4.
CONEXIÓN A LAS FUENTES DE ENERGÍA
4.4 CONEXIÓN AL SISTEMA
"EQUIPOTENCIAL"
La puesta a tierra de protección consiste en una serie de me-
didas idóneas para garantizar a las masas eléctricas el mismo
potencial de la puesta a tierra, evitando que las mismas pue-
den estar sometidas a corriente. El objetivo de la puesta a tie-
rra es garantizar que las masas de los electrodomésticos ten-
gan el mismo potencial del suelo. Además la puesta a tierra
facilita la intervención automática del interruptor diferencial.
La puesta a tierra de protección no concierne solamente a la
instalación eléctrico, sino a todas las demás instalaciones y
partes metálicas del edificio, las tuberías, la instalación hidráu-
lica, las vigas, la instalación de calefacción y así sucesivamen-
te, para que todo el inmueble cuente con la seguridad adecua-
da incluso en caso de que cayeran rayos sobre el inmueble.
La placa "Equipotencial" del aparato está situada por lo general
en el panel del mismo aparato, cerca del sistema dedicado a la
conexión, una vez que se ha identificado (ver el dibujo esque-
mático para la correcta ubicación), proceda con la conexión.
Obligación de desconectar la alimentación eléctrica
antes del aparato, cada vez que sea necesario tra-
bajar con el aparato en condiciones de seguridad.
El aparato debe estar incluido en un sistema
"Equipotencial" cuya eficiencia deberá ser com-
probada de acuerdo con las normas vigentes en
el país de instalación.
El técnico electricista que prepara la instalación eléc-
trica general, debe garantizar la conformidad de la
instalación para los contactos directos e indirectos.
El técnico electricista debe conectar todas las dis-
tintas masas al mismo potencial para conseguir
un adecuado sistema de puesta a tierra "Equipo-
tencial" en el lugar en el que se instalan los varios
equipos.
Para la conexión del aparato al sistema "Equipo-
tencial" del local, será necesario utilizar un cable
eléctrico de color amarillo/verde adecuado a la
potencia de los dispositivos instalados.
•

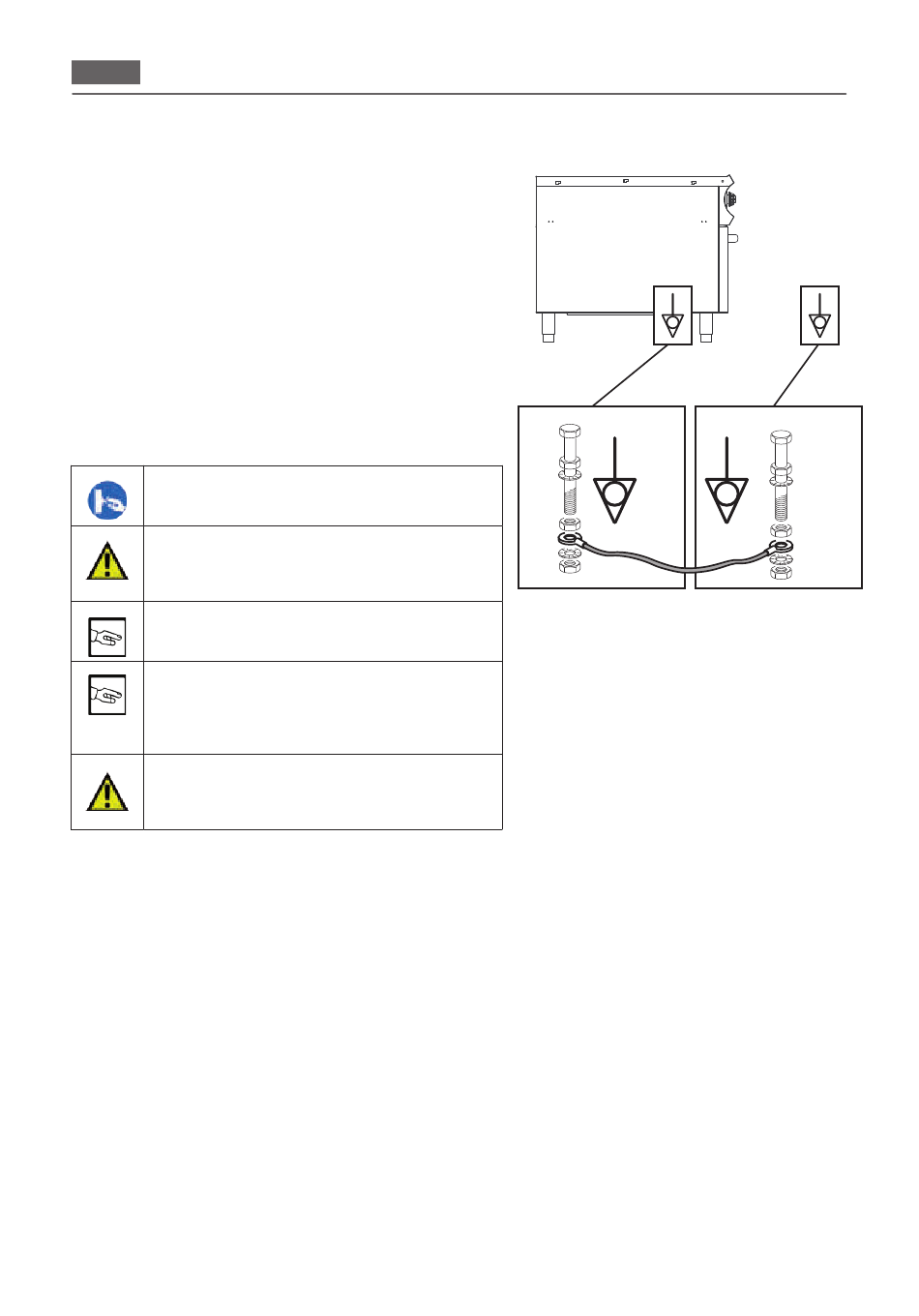

Conecte un extremo del cable eléctrico de masa (el cable
está identificado por dos colores amarillo/verde) al siste-
ma dedicado a la conexión "Equipotencial" del aparato
(ver el dibujo esquemático Fig. 10).
•
Conectar el extremo opuesto del cable eléctrico de tierra
al sistema dedicado a la conexión "Equipotencial" del lu-
gar en el que se instala el aparato (Fig. 11).
ESTE MANUAL ES DE PROPIEDAD DEL FABRICANTE Y QUEDA PROHIBIDA CUALQUIER REPRODUCCIÓN, INCLUSO PARCIAL, DEL MISMO
- 16 - 16
Fig. 10

Fig. 11
