6.3

AUFBAU UND MESSVERFAHREN

Aufbau
Der kompakte Durchflusstransmitter 8045 besteht aus einem Durchflusssensor und
einem Messwertwandler (Elektronikmodul) mit Anzeige in einem
spritzwassergeschützten IP65-Kunststoffgehäuse.
Im Unterteil des Sensorfingers befinden sich ein Elektromagnet und 2 in die
Flüssigkeit ragende Elektroden zur Abnahme der induzierten Spannung.
Das Elektronikmodul rechnet die induzierte Spannung in einen adäquaten
Durchfluss um. Dieser Durchfluss kann auf dem Display angezeigt werden.
Das Elektronikmodul besitzt einen Dreileiterstromkreis und erfordert eine
Betriebsspannung von 18-36 VDC. Die Ausgangssignale werden über eine
oder zwei Kabeldurchführungen geliefert.
Zur zusätzlichen Steuerung können einstellbare Relais verwendet werden
(optional).

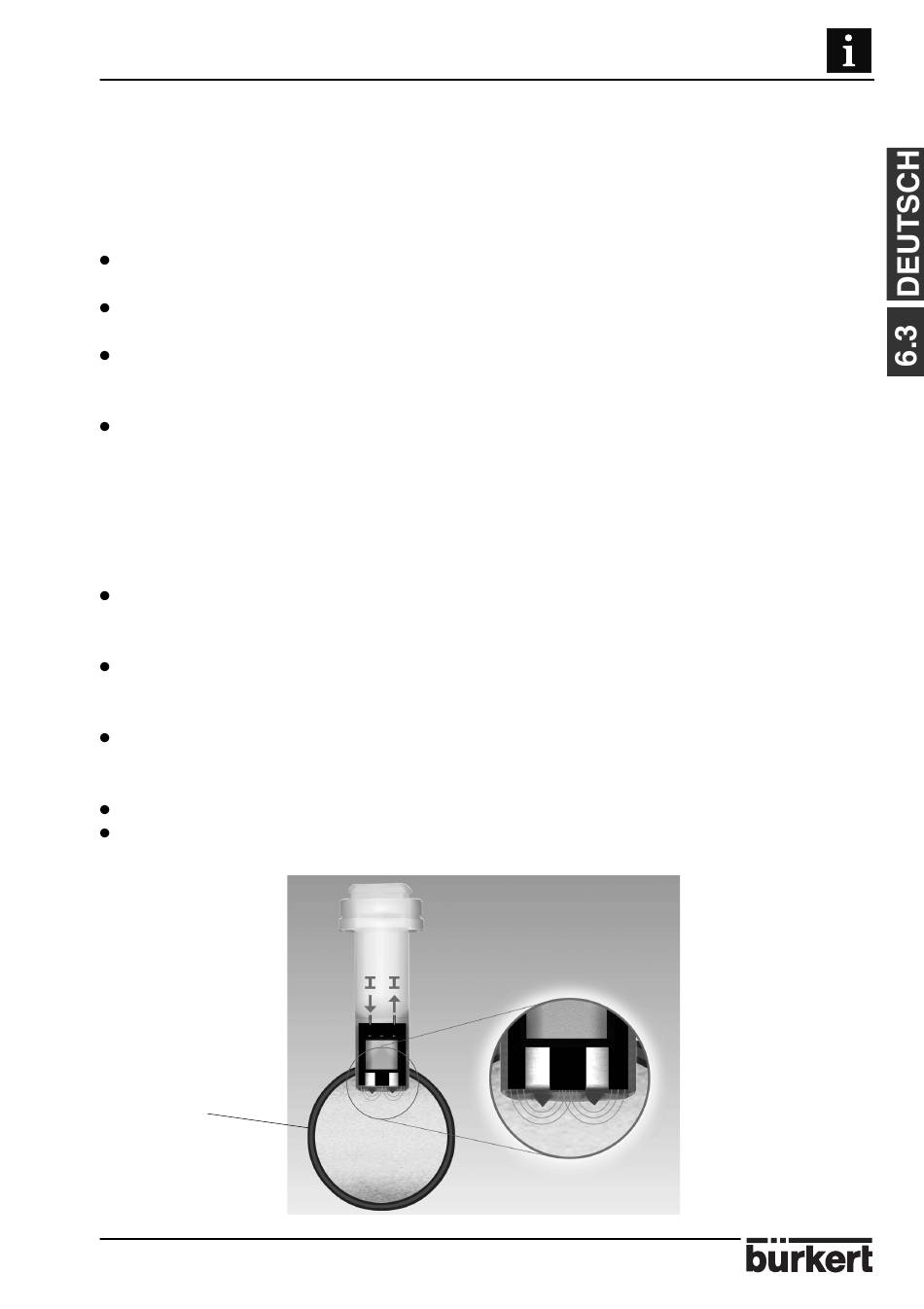

Messverfahren
Nach dem Induktionsgesetz wird in einem im Magnetfeld bewegten Leiter eine
Spannung induziert. Beim magnetisch-induktiven Messprinzip dient als Leiter die
zwischen 2 Elektroden befindliche Säule einer leitenden Flüssigkeit.
Bei Bewegung dieser leitenden Flüssigkeitssäule (min. 20 µS/cm) quer zu dem
vom Elektromagneten erzeugten Magnetfeld wird proportional zur
Strömungsgeschwindigkeit in dieser Flüssigkeit eine Spannung induziert.
Diese Spannung kann zwischen den Elektroden abgegriffen, weitergeleitet,
verstärkt, im Messwandler unter Beachtung des K-Faktors umgerechnet und
gefiltert werden.
Die Strömungsrichtung bewirkt einen positiven oder einen negativen
Durchfluss. Der magnetisch - induktive Durchflusstransmitter 8045 misst ab
einer Strömungsgeschwindigkeit von 0,1 m/s (0,3 ft/s).
Ausgangssignal ist ein dem Durchfluss proportionales Normsignal 4-20 mA.
Ein Elektronikfehler wird durch ein Ausgangssignal von 22 mA angezeigt.
ROHR
8045
INFORMATIONEN
39
