4.4.4 AUSGANGSSTROM

In diesem Menüpunkt kann der Messbereich, der einem Ausgangsstrom von 4-20 mA
entspricht, definiert werden.
Der Messbereichsanfangswert kann größer sein als der Endwert
(invertiertes Signal), z.B. 20 bis 180 l/min entspricht 20-4 mA.
Die Einstellungen (physikalische Einheit und Dezimalstelle), die für die
Anzeige des Durchflusses ausgewählt wurden, sind auch hier gültig.
Der Mindestabstand zwischen dem Durchfluss bei 4 mA und bei
20 mA hängt von der Stelle des Kommas ab :
Anzahl der Dezimalstellen
Mindestdurchflussabstand

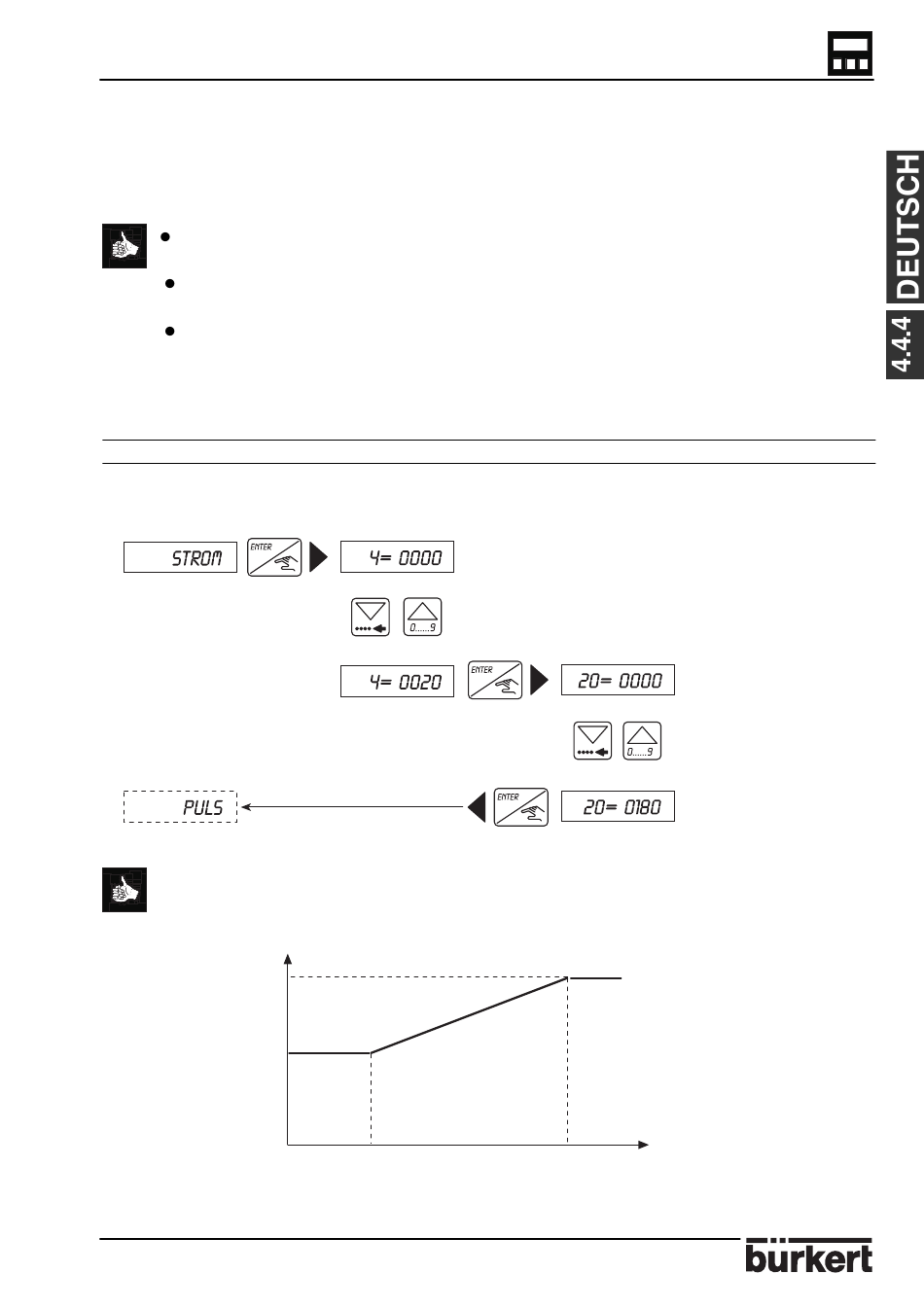

In der folgenden Abbildung wird ein Beispiel für die Beziehung zwischen dem
4-20 mA-Ausgang und dem entsprechenden Messbereich dargestellt.
20
4
Abbildung 4.1 - Ausgangssignal
8045
KALIBRIERMENÜ
0
2
Geben Sie den Anfang des
Messbereichs ein.
mA
20
1 2
0,2 0,11
Tatsächlicher Durchfluss
180
25
3
0,101
Geben Sie das Ende
des Messbereichs
ein.
l/ min
