3.3 CONSIGNES DE RACCORDEMENT ÉLECTRIQUE
Utiliser des câbles ayant une température limite de fonctionnement de 80°C min.
Dans des conditions normales d'utilisation, du câble simple de section 0,75 mm
suffit à la transmission du signal.
Ne pas installer la ligne à proximité de câbles haute tension ou haute
fréquence ; si une pose contiguë est inévitable, respecter une distance
minimale de 30 cm ou utiliser du câble blindé.
En cas d'utilisation de câble blindé, relier correctement le blindage à la terre,
aux deux extrémités.
Les diamètres des câbles doivent être compris entre 6 et 12 mm, avec joint à
perçage multiple de 6 mm.
Dans le doute, utiliser toujours du câble blindé.
L'alimentation doit être régulée - chapitre 6.1
Ne pas ouvrir, ne pas câbler le transmetteur sous tension.
Il est recommandé d'utiliser des dispositifs de sécurité pour:
Alimentation: un fusible (300mA) et un interrupteur
Relais: un fusible 3A max. et un coupe circuit (selon l'application).
Ne pas appliquer à la fois une tension dangereuse et une très
basse tension de sécurité (TBTS) sur les relais.
3.3.1 MISE À LA TERRE DU TRANSMETTEUR
Raccordez les différentes terres de l'installation les unes aux autres afin de
supprimer les différences de potentiel pouvant se créer entre deux terres.
Une attention toute particulière doit être apportée lorsque le transmetteur est
installé sur des conduites en plastique, car la mise à la terre ne peut pas être
directe.
Pour réaliser une mise à la terre adéquate, il faut relier à la même terre les
différents appareils métalliques tels que vanne ou pompe se trouvant le plus
près possible du transmetteur. Si aucun appareil de ce type ne se trouve près
du transmetteur, insérer des parties en métal à l'intérieur des conduites en
plastique, en amont et en aval du transmetteur et les relier à la même terre.

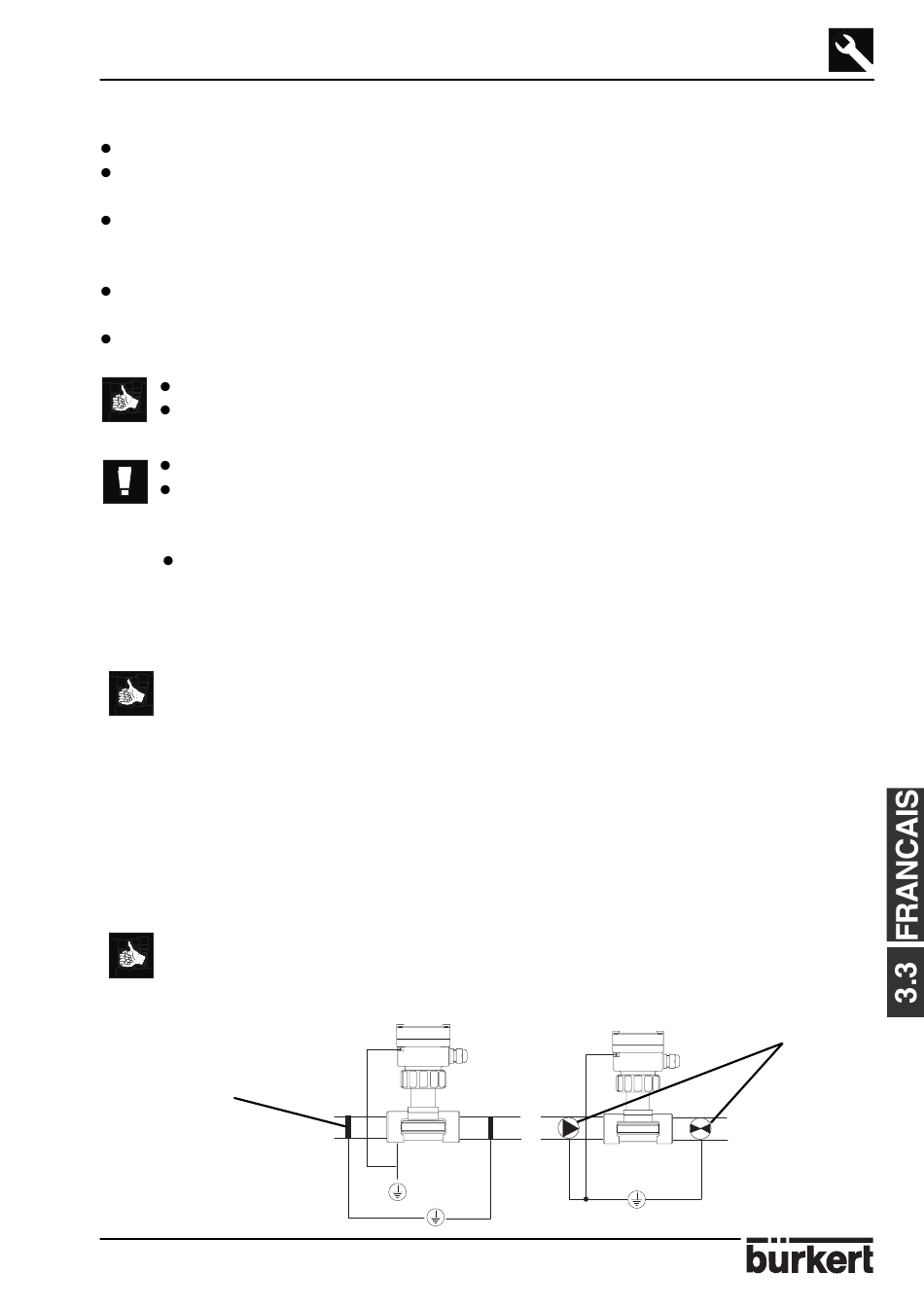

L'anneau de terre, montré sur les figures, doit être en contact avec le fluide et
n'est pas livré par Bürkert.
Acier
inoxydable ou
laiton
8045
INSTALLATION
Avec conduites plastiques
11
Appareils ou
parties
métalliques
