AVENTICS | Modules E/S AES, analogiques | R412018147–BAL–001–AG
182
Transformation de l'îlot de distribution
4
9.2

Code de configuration API de la plage E/S

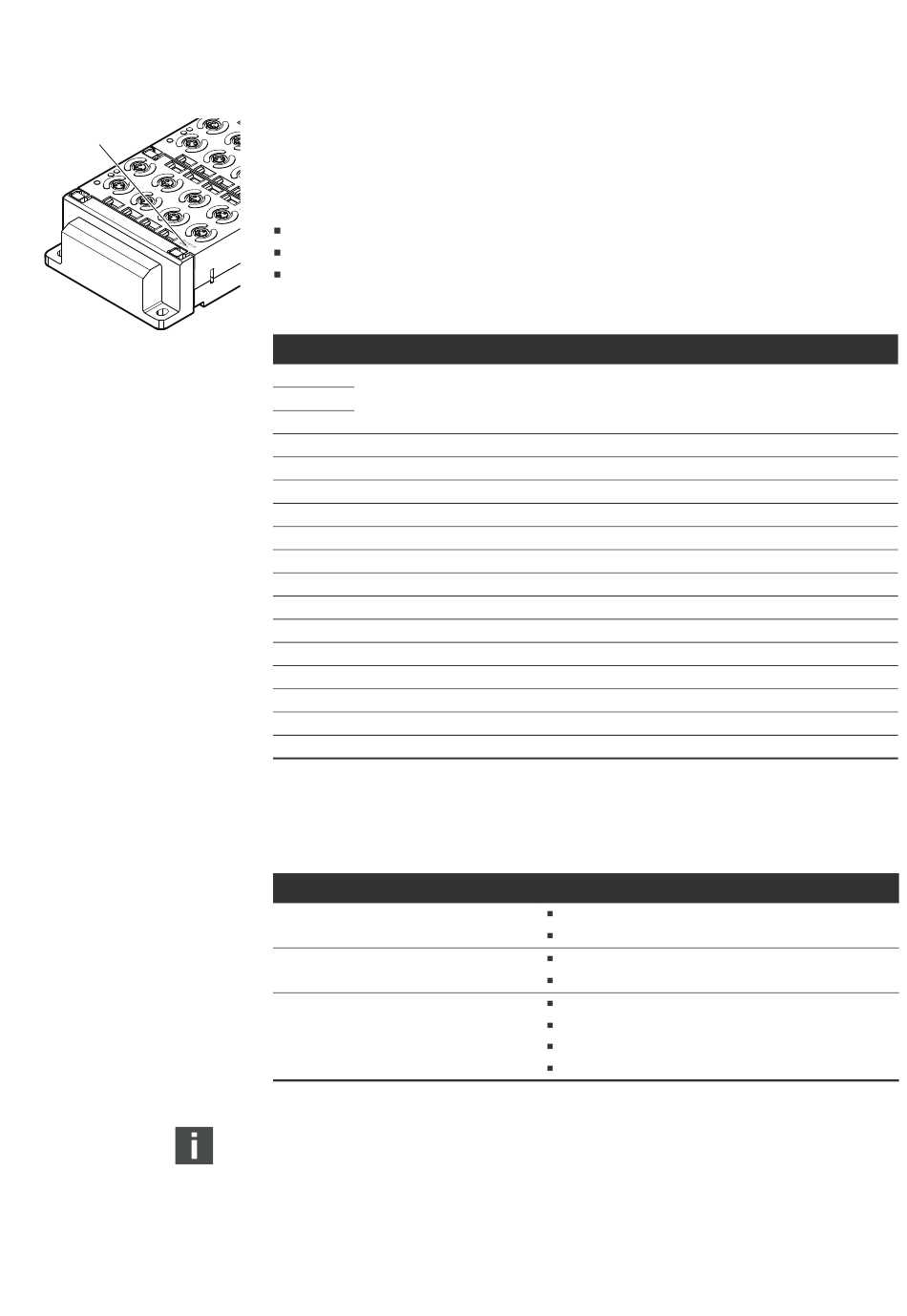

Le code de configuration API de la plage E/S est spécifique au module. Il est imprimé sur la partie
supérieure de l'appareil (4).
L'ordre des modules E/S commence sur le coupleur de bus côté gauche et se termine à l'extrémité
gauche de la plage E/S.
Le code de configuration API contient les données codées suivantes :
Nombre de canaux
Fonction
Type de raccord électrique
Tableau 73 :Abréviations pour le code de configuration API dans la plage E/S
Abréviation Signification
8 Nombre de canaux ou de raccords électriques ; le nombre précède toujours l'élément
16
24
DI Canal d'entrée numérique (digital input)
DO Canal de sortie numérique (digital output)
AI Canal d'entrée analogique (analog input)
AO Canal de sortie analogique (analog output)
M8 Connecteur M8
M12 Connecteur M12
DSUB25 Connecteur D-SUB, à 25 pôles
SC Raccordement à l'élément de serrage élastique (spring clamp)
A Raccordement supplémentaire pour tension de l'actionneur
L Raccordement supplémentaire pour tension de logique
E Fonctions étendues (enhanced)
P Mesure de pression
V Mesure du vide
D4 Raccord push-in, Ø = 4 mm, 5/32 pouces
Exemple : la plage E/S est composée de trois modules différents avec les codes
de configuration API suivants :
Tableau 74 :Exemple de code de configuration API dans la plage E/S
Code de configuration API du module E/S
8DI8M8
24DODSUB25
2AO2AI2M12A
L'embase terminale gauche n'est pas prise en compte dans le code de configuration API.
Caractéristiques du module E/S
8 x canal d'entrée numérique
8 x connecteur M8
24 x canal de sortie numérique
1 x connecteur D-SUB, à 25 pôles
2 x canal de sortie analogique
2 x canal d'entrée analogique
2 x connecteur M12
Raccordement supplémentaire pour tension de l'actionneur
