5
1 2 3 4 6
1 Interrupteur allumé/éteint
2 puissance de fonctionnement P1/P2/P3
3 température ambiante
4 vitesse air de chauffage
5 sonde température ambiante
6 récepteur infrarouge télécommande
1
2

Air pour la combustion

FIRETRONIX doit être installé exclusivement dans des pièces ayant une alimentation d'air suffisante pour la combustion. Pour que
la cheminée fonctionne correctement, il est essentiel de faire parvenir l'air de combustion au foyer à travers un tuyau d'aluminium
de 125 mm de diamètre à appliquer au raccord avec le clapet (3).
La liaison avec l'extérieur doit conserver une section passante utile d'au moins 120 cm² tout le long de son parcours.
Si le volume d'air est faible et le type d'édifice dans lequel la cheminée est installée est particulièrement étanche à l'air, il faudra
impérativement installer une prise d'air supplémentaire de 120 cm².
L'entrée de l'air de combustion dans le foyer a été particulièrement soignée pour garantir une combustion optimale, une flamme
tranquille et un verre propre.
- l'air primaire de combustion
l'air primaire est réglable selon le tirage du carneau à travers un déflecteur mobile (n°14 fig.1 page 36 ) installé sur partie avant
du foyer.
Si le tirage du carneau est faible, vous pouvez augmenter la section d'entrée de l'air primaire, au contraire, vous pouvez la réduire
en cas de tirage excessif.
- l'air secondaire de combustion
chauffé. La quantité d'air secondaire et de nettoyage du verre se règle automatiquement.
38

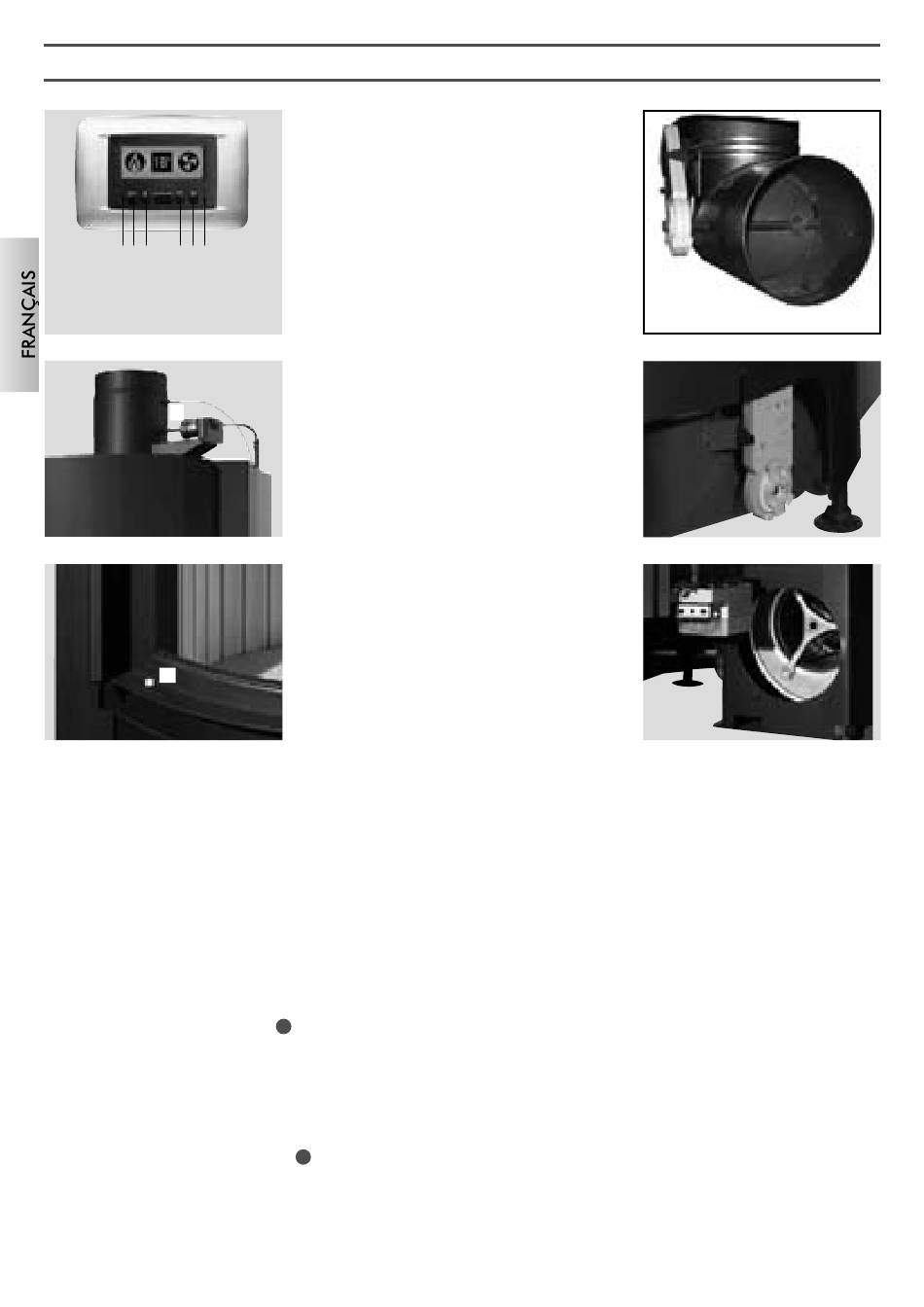

LA TECHNOLOGIE
Le panneau synoptique
Consent de programmer et de gérer les prestations de la
cheminée afin d'obtenir la température désirée, de sélec-
tionner la puissance de fonctionnement (P1/P2/P3) et la
vitesse de l'air de chauffage.
La prise d'air extérieur automatique permet de prélever
la quantité d'air nécessaire, selon les différentes condi-
Sécurité
En cas de black-out, l'électroaimant (1) garantit l'ouver-
ture totale et instantanée du rideau des fumées, en per-
mettant l'évacuation des fumées.
Il dose l'entrée d'air primaire de combustion dans le
foyer sur la base de la température des fumées,
cible attribuée à la puissance (P1/P2/P3)
sélectionnée sur le panneau synoptique.
Micro-interrupteur
En soulevant la porte, le micro-interrupteur (2) placé à la
base du châssis de la tubulure, fait intervenir
l'électroaimant qui ouvre totalement et instantanément
le clapet des fumées.
Actionneur du clapet des fumées
Il règle la position du clapet des fumées (plus ou moins
ouvert) en gérant la combustion sur la base des prestations
requises et programmées sur le panneau synoptique.
A (fig.1 page 36) entre à la base du plan du feu, sur le fil libre de la braise. La quantité de
(fig.1 page 36) et de nettoyage du verre entre par le sommet du verre après avoir été
B
Prise d'air extérieur
tions de combustion.
Actionneur d'air primaire
