Canal de humo
Por canal de humo se entiende el conducto
que une la boca de salida de humos del
hogar con la boca del conducto de humo.
El canal de humos se debe realizar con tubos
rígidos de acero o cerámica, y en ningún
caso con tubos metálicos flexibles o de fibro-
cemento.

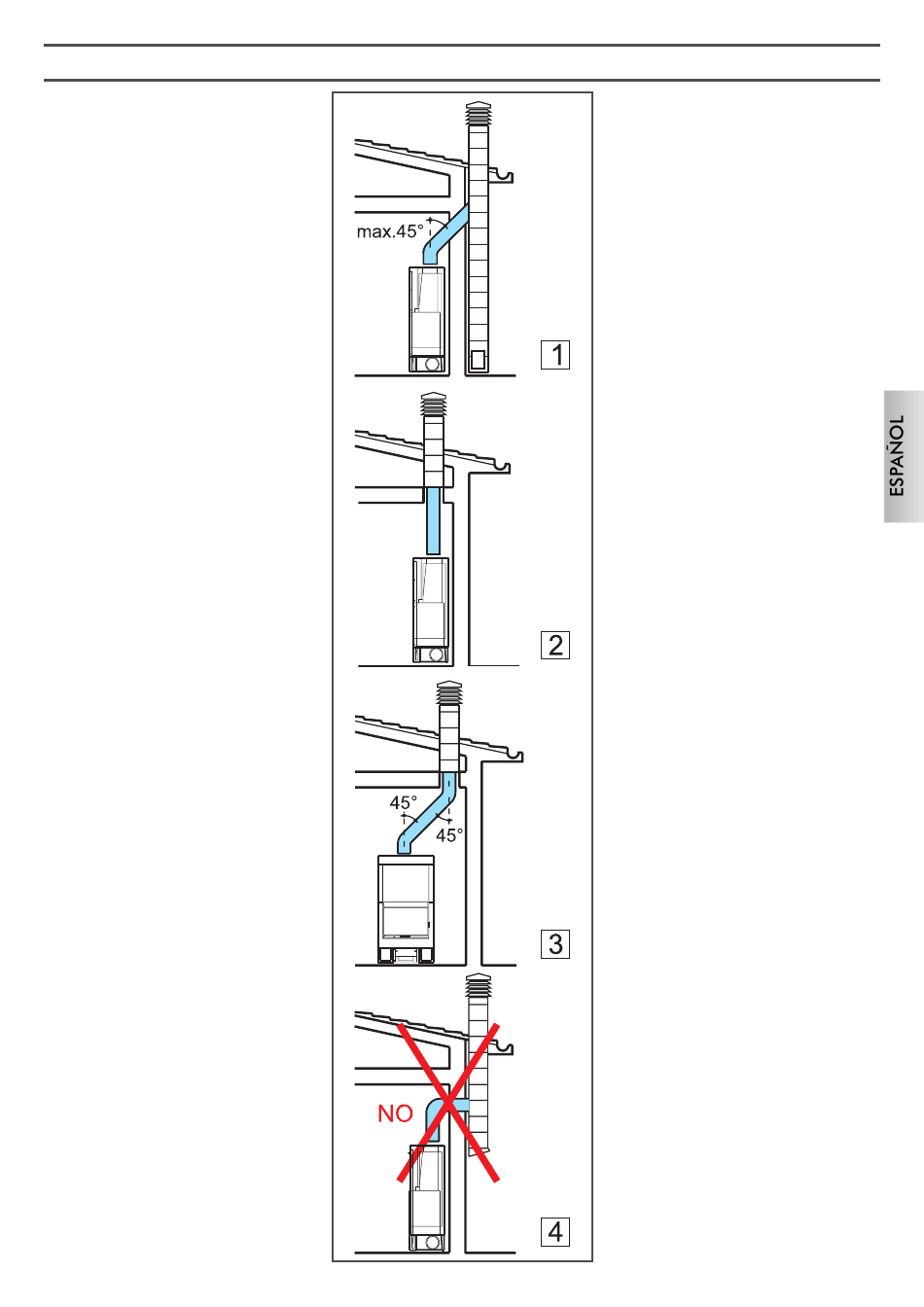

Se deben evitar tramos horizontales o con
pendiente ascendente.
Sólo son admisibles posibles cambios de
sección en la salida del hogar y no, por
ejemplo, en el acoplamiento del conducto
de humos.
No se permiten las inclinaciones superiores a
45°.
En la unión entre la entrada del conducto de
acero y la boca de salida de humos de la
chimenea se debe realizar un sellado con
masilla a alta temperatura.
Además de lo explicado anteriormente,
tener en cuenta las indicaciones del
apartado 4.2 y subapartados de la
norma UNI 10683/2005 "collegamen-
to al sistema di evacuazione fumi"
(conexión al sistema de salida de
humo".
Conducto de humos y chimenea
Por conducto de humos se entiende el con-
ducto que, desde el espacio en el que se usa
la chimenea, asciende hasta el tejado del
edificio.
Las características fundamentales del
conducto de humos son:
- capacidad para soportar una temperatura
de humos de 450°C como mínimo en cuan-
to a resistencia mecánica, aislamiento y
estanqueidad de gases
- estar debidamente aislado para evitar la
formación de condensación
- tener una sección constante, un recorrido
más bien vertical y no presentar inclinaciones
superiores a 45°
- tener secciones internas preferiblemente
circulares. En el caso de secciones rectangu-
lares la relación máxima entre los lados no
debe ser superior a 1,5
- tener una sección interna con superficie
por lo menos igual a la que consta en la
ficha técnica
- utilizarlo únicamente para un solo hogar
(chimenea o estufa).
Para conductos de humo que no son de
nueva fabricación o son demasiado grandes,
es recomendable utilizar tubos de acero ino-
xidable de diámetro y aislamiento adecua-
dos.
Las características principales de la
chimenea son:
- sección interna de la base igual a la del
conducto de humos
- sección de salida no inferior al doble de la
sección del conducto de humos
- posición en pleno viento, encima del techo
y fuera de las zonas de reflujo.
