INSTRUCCIONES PARA LA INSTALACIÓN
CARACTERÍSTICAS DEL LUGAR DE INSTALACIÓN Y TOMA DE AIRE EXTERIOR
Firetronix puede instalarse en una pared exterior o interior, siempre que
esté en contacto con el exterior o con un espacio permanentemente abier-
to.
Para la conexión con el exterior, están disponibles dos tipos de orificios:
• el orificio para la TOMA DE AIRE DE COMBUSTIÓN, de 12,5 cm de diáme-
tro, (figura al lado), que es obligatorio.
• el orificio para la TOMA DE AIRE PARA EL CALENTAMIENTO, de 14 cm
de diámetro, (figura al lado), que es opcional: no obstante, este último es
recomendable para garantizar un mínimo de compensación y un nivel de
humedad en el ambiente correcto. En caso de que no se realizara, el ventila-
dor correspondiente procederá a la circulación del aire caliente, que
obtendrá sólo del espacio.

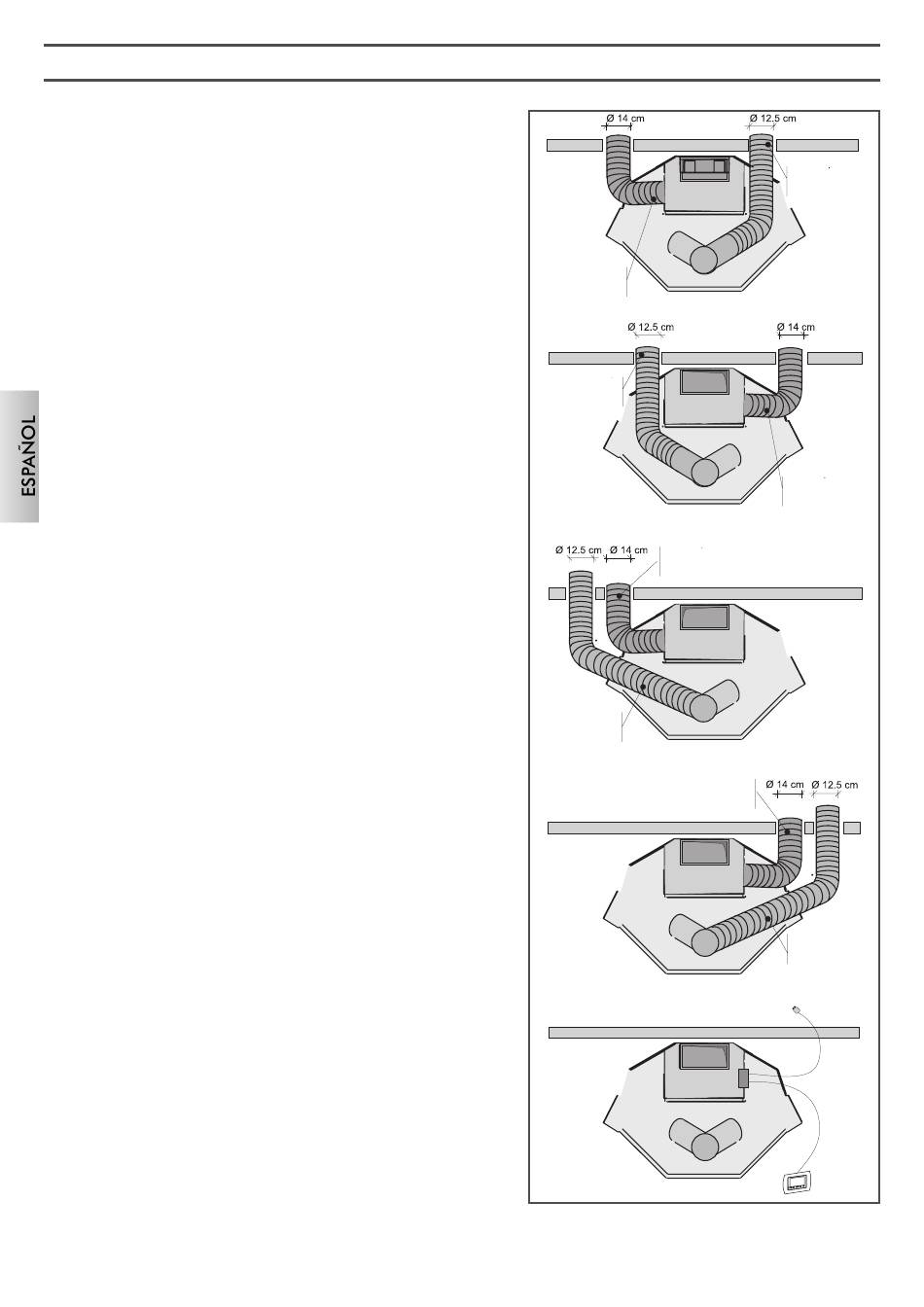

En cuanto a la chimenea, los dos orificios pueden practicarse(
-uno a la derecha y otro a la izquierda
-ambos en la derecha
-ambos en la izquierda
Las normas de instalación exigen que el orificio interior se encuentre a una
distancia mínima de 60 cm del eje de la chimenea y a la menor altura posi-
ble con respecto al pavimento (de aproximadamente 10, 20 cm). Para rea-
lizar los orificios, proceder de la siguiente manera:
-trazar una línea en la pared a la altura del eje de la chimenea.
-Trazar el centro del orificio para la toma de aire de combustión a una distan-
cia de 60 cm como mínimo con respecto al eje de la chimenea y en una
de las posiciones indicadas anteriormente.
-Si es necesario, trazar el centro del orificio para la toma de aire para el calenta-
miento a una distancia de 60 cm como mínimo con respecto al eje de la chime-
nea y en una de las posiciones indicadas anteriormente.
-Realizar los orificios con un barreno o con un buril puliéndolos cuidado-
samente.
La pared de instalación debe disponer de una toma de corriente con pue-
sta a tierra y un interruptor diferencial con un amperaje de 1-1,5.
También debe disponer de un espacio para colocar el panel sinóptico, que
podrá instalarse simplemente en la pared o empotrado en una caja para
terminales eléctricos.
El panel sinóptico no deberá instalarse en la contracampana por riesgo de
calentamiento.
Antes de colocar la chimenea, es necesario tener en cuenta lo que indica
la ficha técnica acerca del revestimiento final: todo ello permitirá colocar
la chimenea alejada de la pared posterior y, si es necesario, a una altura
determinada del pavimento, y por consiguiente valorar la mejor posición
para los orificios de toma de aire.
Una vez se haya instalado la chimenea, fijar un tubo flexible de acero de
12,5 cm de diámetro en la BOCA DE AIRE DE COMBUSTIÓN, situada
debajo de la parte frontal de la chimenea, a través de una abrazadera suje-
tacables. A continuación, conectar el otro extremo del orificio de 12,5 cm
de diámetro practicado en la pared anteriormente. Sellar cuidadosamente
con silicona. Siguiendo las mismas instrucciones (si fuera necesario) fijar un
tubo flexible de 14 cm de diámetro en la BOCA DEL AIRE DE CALENTA-
MIENTO, situada debajo de la parte posterior de la chimenea. A continua-
ción conectar el tubo al orificio de 14 cm de diámetro y sellarlo en la
pared.
Colocar una rejilla de protección antiinsectos en el exterior del orificio
procurando que ésta no reduzca la sección de los conductos.
Para las conexiones eléctricas, identificar la placa electrónica del lado
izquierdo de la caja AIRE DE CALENTAMIENTO, de la que salen 1 cable y
1 cable doble:
•el cable que dispone ya de clavija debe conectarse a la toma de red
doméstica, que debe disponer de puesta a tierra;
•el cable doble cubierto debe conectarse al panel sinóptico que puede
instalarse en la pared o empotrado en una caja para terminales eléctricos.
En caso de utilizar un termostato remoto, está disponible un cable doble
cubierto "opcional" para conectarlo.
58
toma de aire para
el calentamiento
):
*
toma de aire
de combustión
toma de aire
de combustión
* Si la conexión del conducto de aire de calentamiento se realiza en el lado
derecho de la chimenea, la válvula autorreguladora que está colocada por
defecto a la izquierda deberá montarse a la derecha (de lo contrario, no
deberá cambiarse si el conducto está conectado a la izquierda).
toma de aire
de combustión
toma de aire para
el calentamiento
toma de aire para
el calentamiento
toma de aire para
el calentamiento
toma de aire
de combustión
