FIRETRONIX ist eine Struktur aus qualitativ hochwertigem Stahlblech, die herme-
tisch verschweißt, mit regulierbaren Füssen und mit einem Feuerraum in ECOKE-
RAM versehen ist, dessen Feuerplatte für eventuelle Eingriffe in der Maschinenkarte,
im Belüfter oder in anderen Bestandteilen entfernt werden kann.
Die Struktur ist mit einem Kaminmantel versehen, der einen Zwischenraum für den
Umlauf der Warmluftheizung bildet. Nach der Installation eines Belüfters strömt die
Heizungsluft mit natürlicher Konvektion oder mit forcierter Belüftung durch die
Struktur.
FIRETRONIX ist mit einem EWS – electronic wood system - ausgestattet, einem
innovativem System, das die Verbrennung kontrolliert.
2
B
5
6
7
9
8
14
Für den Heizluftumlauf wird FIRETRONIX in zwei Versionen geliefert:
10
• Version „N" Luftumlauf mit natürlicher Konvektion
• Version „V" Luftumlauf mit erzwungener Belüftung
Abb. 1

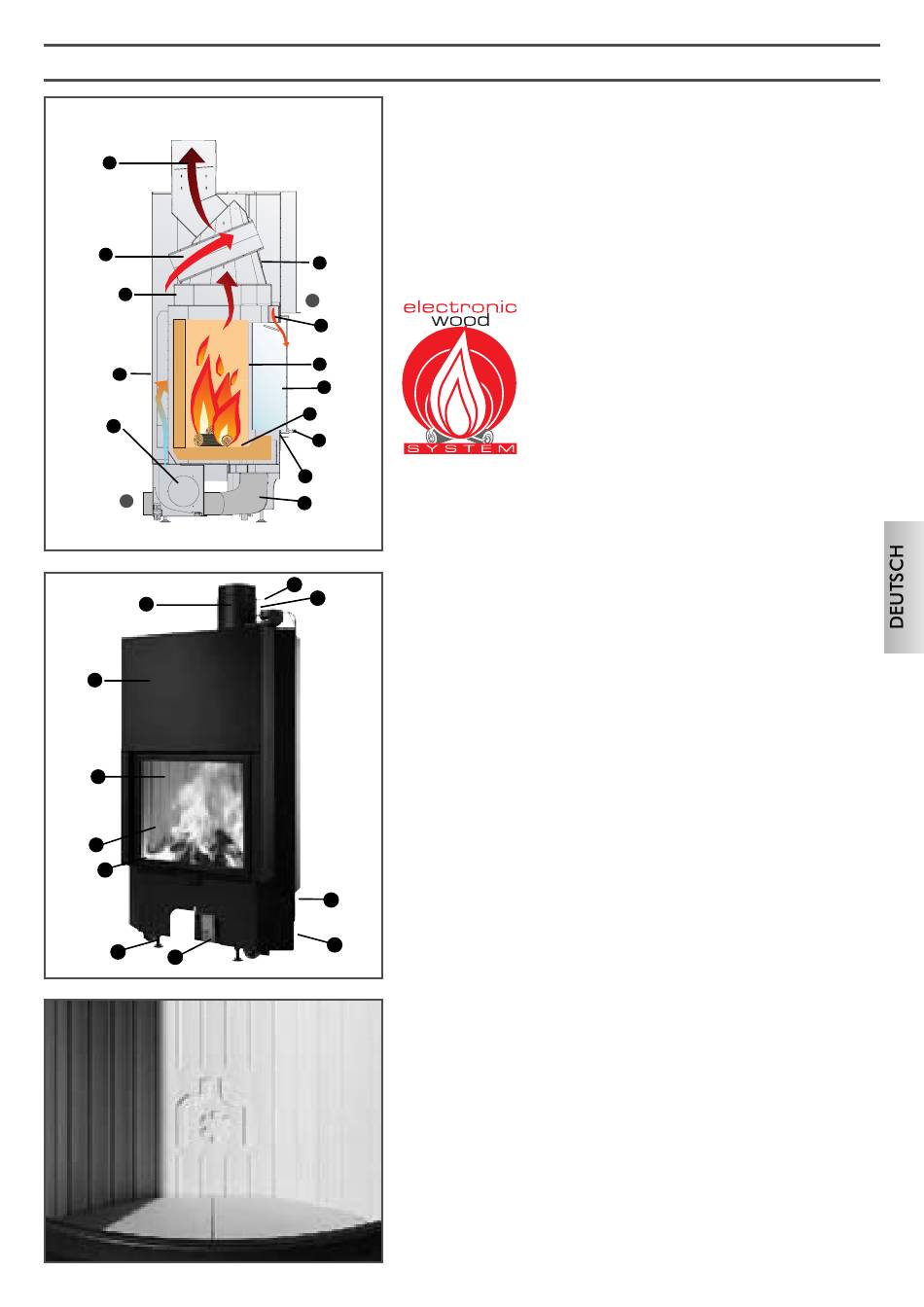

LEGENDE:
18
17
1. Anschluss Rauchaustritt
für Verbindung mit Schornstein
2. Längsberippung
um den Wärmeaustausch zu verbessern
3. Rauchabzugumleitung
um den Wärmeaustausch zu verbessern
4. Stahlstruktur
5. Abzug für Sekundärluft
um das Kohlenmonoxyd zu verbrennen und die Scheibe sauber zu halten
6. Inneres des Feuerraums aus Ecokeram
mit beträchtlicher Wandstärke, was eine hohe Verbrennungstemperatur ermöglicht
7. Keramikglas
Widerstand gegen Wärmeschock bis 800° C
8. Handgriff
9. Feuerplatte in Beckenform
um die Glut anzuhäufen und eine optimale Verbrennung zu erhalten
10. Verbindung mit äußerer Luftzufuhr
11. Regulierbare Füße
12. Heizmantel für Heizungsluftumlauf
13. Luftzufuhr für Heizung
10
14. bewegliche Klappe
15. Mikroschalter
16. Primärluftantrieb
13
17. Elektromagnet
Abb. 2
18. Thermoelement
INNENVERKLEIDUNG DES FEUERRAUMS
Die Verkleidung besteht aus ECOKERAM®, einem neuen feuerfesten Material, auf
der Basis von bei 1200°C gebranntem Mullit.
ECOKERAM® besitzt die Eigenschaft, während der Verbrennung Wärme einzuspei-
chern, die langsam auch während der Löschungsphase abgegeben wird.
ECOKERAM® ermöglicht es, im Inneren des Feuerraums eine äußerst hohe
Temperatur zu erhalten, was die Verbrennung optimiert und die Emissionen reduziert.
Mit einer Sonde, welche die Daten aus dem Rauch erfasst,
kontrolliert das Electronic Wood System die Flamme,
indem es auf die Luftklappen der Verbrennung und des
Rauches einwirkt, damit die von Mal zu Mal erforderliche
Leistung geliefert wird.
Mit Electronic Wood System wird die Verbrennung des
Holzes je nach Bedarf automatisch über eine Übersi-
chtsschalttafel verlangsamt oder beschleunigt und manuell
die erforderliche
Raumtemperatur mit einem Thermostat eingestellt.
(Abb.1-2)
®
Leistung programmiert oder die
