INSTRUCTIONS POUR L'INSTALLATION
CANALISATION DE L'AIR CHAUD ET REVÊTEMENT
Pour permettre le chauffage de l'environnement,
4 sorties pour l'air chaud sont prévues au som-
grille A
met de la chemise.
• 2 sorties (G et H) sont fournies déjà ouvertes
et elles doivent être obligatoirement reliées à 2
inspection C
tuyaux pour la distribution de l'air chaud. Pour
la fixation, vous pouvez utiliser des vis-taraud,
• les 2 autres sorties (F et I) sont fermées par des
grille B
bouchons en métal et il ne faut les ouvrir que
lorsqu'on les utilise. Dans ce cas, activer seule-
ment une de celles-ci, l'autre doit être fermée.
À LA FIN DU MONTAGE, IL NE DOIT Y AVOIR
AUCUNE
TUBULURE
OUVERTE
NON
CANALISÉE.

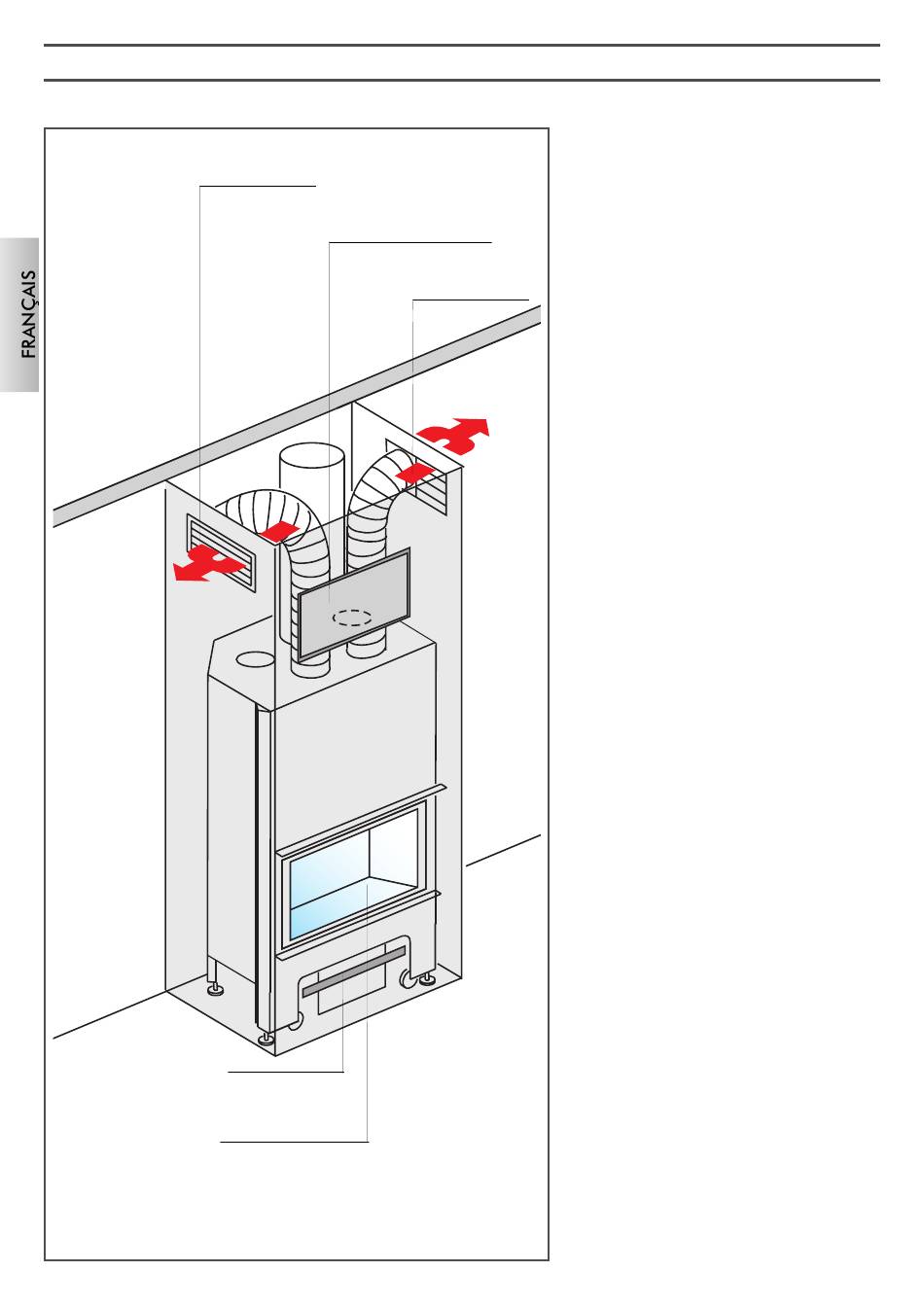

LE REVÊTEMENT
Avant d'habiller Firetronix, lire les instructions
contenues dans l'emballage du revêtement et
les suivre avec attention.
Quelques conseils importants:
* *
• au sommet de la contre-hotte, prévoir une ou
deux grilles (A et B) auxquelles relier les tuyaux
de canalisation. Ces grilles doivent également
prévoir une section (*) permettant la dispersion
I
de la température accumulée à l'intérieur de la
contre-hotte.
• frontalement ou sur le côté droit de la contre-
H
F
hotte, prévoir une porte (C) pour l'inspection de
la sonde des fumées et de l'électroaimant.
G
• Sur la base, prévoir un passage pour la recir-
culation de l'air de chauffage (D).
• L'inspection (E) du ventilateur, du clapet de
l'air primaire et des actionneurs logés dans la
base, est praticable de l'intérieur du foyer, en
retirant le revêtement et le plan du feu en matériau
réfractaire.
grille D
inspection E
44
