INSTRUCTIONS POUR L'INSTALLATION
Canal de fumée
Par canal de fumée, on désigne le conduit
qui relie la tubulure de sortie des fumées du
foyer à la tubulure du carneau.
Le canal de fumée doit être réalisé avec des
tuyaux rigides en acier ou en céramique; les
tuyaux métalliques flexibles ou en fibrociment
ne sont pas permis.

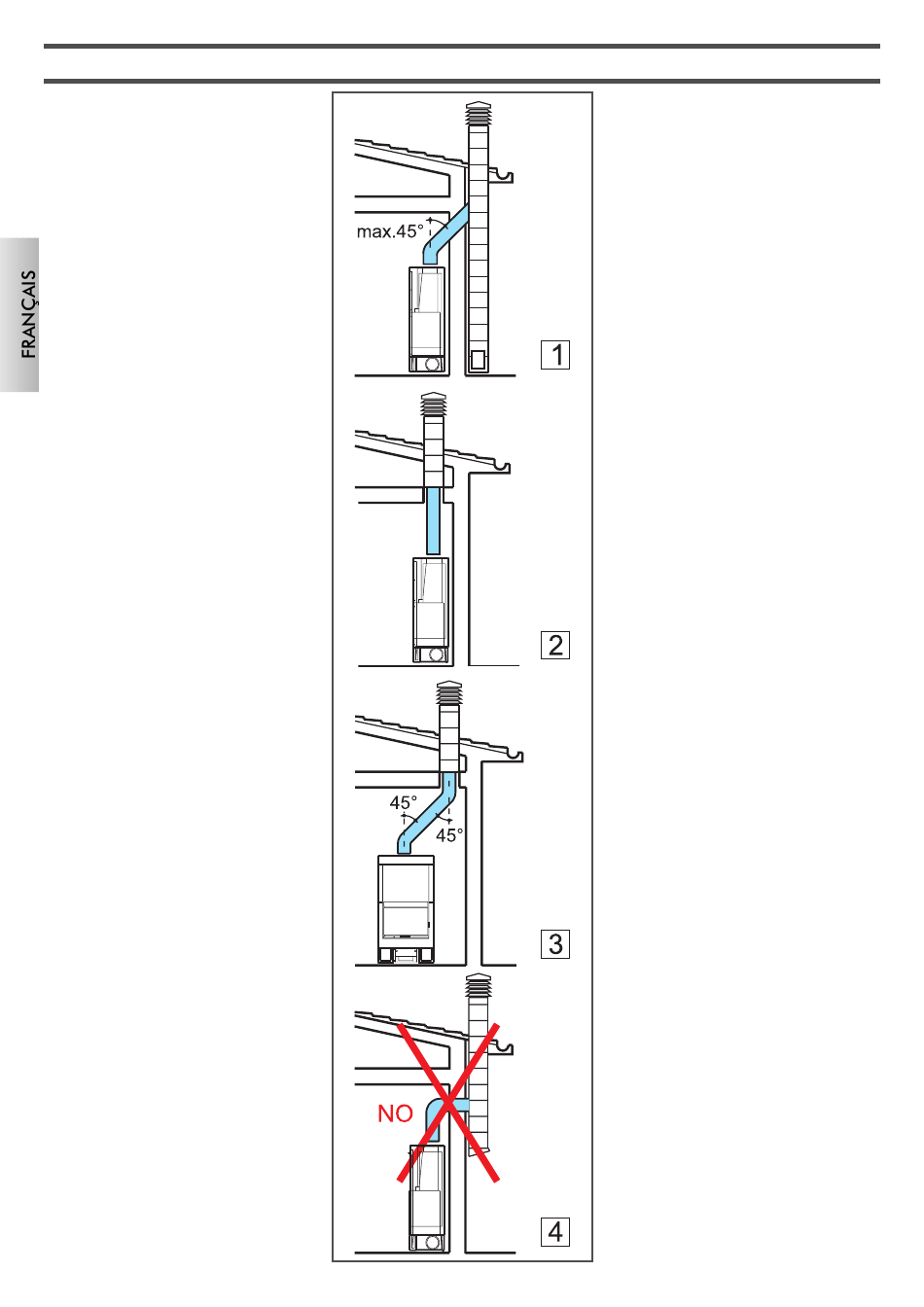

Éviter les tronçons horizontaux ou en contre-
pente.
Tout changement de section éventuel n'est
permis qu'à la sortie de la cheminée et non
pas, par exemple, au raccord dans le canal
de fumée.
Les inclinaisons supérieures à 45° ne sont
pas permises.
En correspondance du point d'embouchure
du carneau en acier sur la tubulure de sortie
des fumées de la cheminée, réaliser un scel-
lage au mastic à haute température.
Outre ce qui est indiqué ci-dessus,
tenir compte des indications dont à la
norme UNI 10683/2005 au paragra-
phe 4.2 "connexion au système d'éva-
cuation des fumées" et sous-paragra-
phes.
42
Carneau et cheminée
Par carneau on désigne le conduit qui, de la
pièce où est installée la cheminée, atteint le
toit de l'édifice.
Les principales caractéristiques du car-
neau sont:
- capacité de supporter une température des
fumées d'au moins 450°C pour ce qui con-
cerne la résistance mécanique, l'isolation et
l'étanchéité au gaz,
- être opportunément calorifugé pour éviter
la formation de vapeur de condensation,
- avoir une section constante, une allure
pratiquement verticale et ne pas présenter
d'angles supérieurs à 45°,
- avoir des sections intérieures de préféren-
ce circulaires; en cas de sections rectangulai-
res le rapport maximum entre les côtés doit
être égal à 1,5
- avoir une section intérieure avec une surfa-
ce au moins égale à cette indiquée sur la
fiche technique,
- être au service d'un seul foyer (cheminée
ou poêle).
Pour les carneaux non de nouvelle réalisation
ou trop grands, nous conseillons de les gai-
ner avec des tuyaux d'acier inox d'un diamè-
tre opportun et adéquatement calorifugés.
Les principales caractéristiques de la
cheminée sont:
- section intérieure et base égale à celle du
carneau,
- section de sortie non inférieure au double
de celle du carneau;
- position en plein vent, au-dessus du toit et
au-dehors des zones de reflux.
