Branchement En Parallèle De Plusieurs Pesons - HBM RTN Notice De Montage

Boîte à bornes (par exemple HBM "VKK..." ou "VKEX")
RTN
4.1 Branchement en parallèle de
plusieurs pesons
Le branchement électrique en parallèle de plusieurs pe­
sons s'effectue en reliant entre eux les extrémités des
câbles de même couleur.
Important
Une surcharge appliquée sur un seul des pesons ne
pourrait toutefois plus être décelée par le signal transmis
en sortie.
La rallonge des câbles vers l'électronique en aval est à
réaliser en technique 6‐fils.

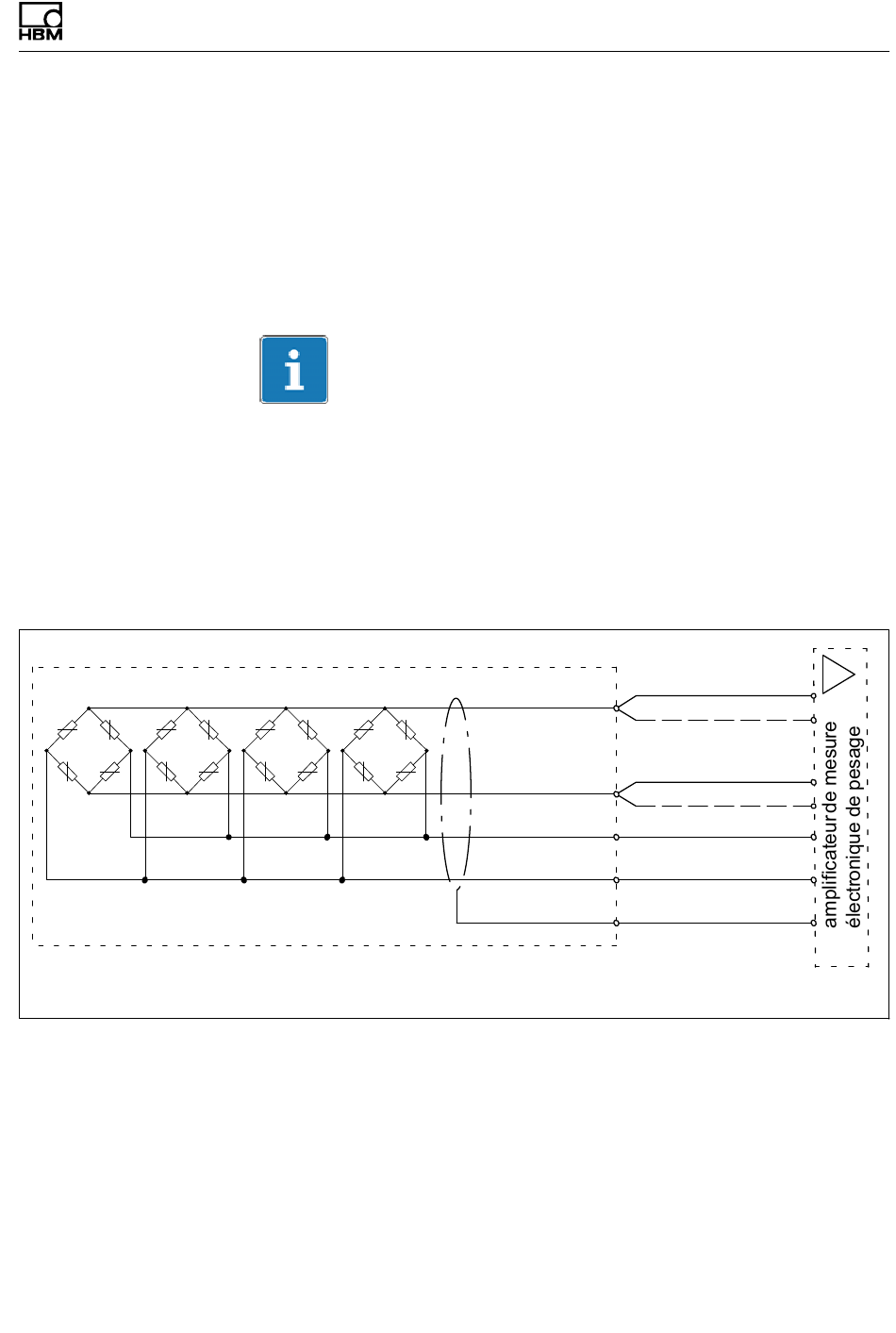

Fig. 4.2 Branchement en parallèle de plusieurs pesons
A1153-2.0 HBM: public
alimentation (+)
(noir)
contre réaction (+)
alimentation (-)
(bleu)
contre réaction (-)
(rouge) mesure (-)
(blanc) mesure (-)
(vert/jaune) blindage
Rallonge de câble
Montage
13
