Elektrischer Anschluss
Wägezelle RTN...
(Vierleitertechnik)
12
DIN/VDE 0100, Teil 410 bezüglich eines notwendigen
Potentialausgleichs.
(schwarz)
(rot)
(blau)
(weiß)
(grün / gelb)
Kabelverlängerung
(Sechsleitertechnik)

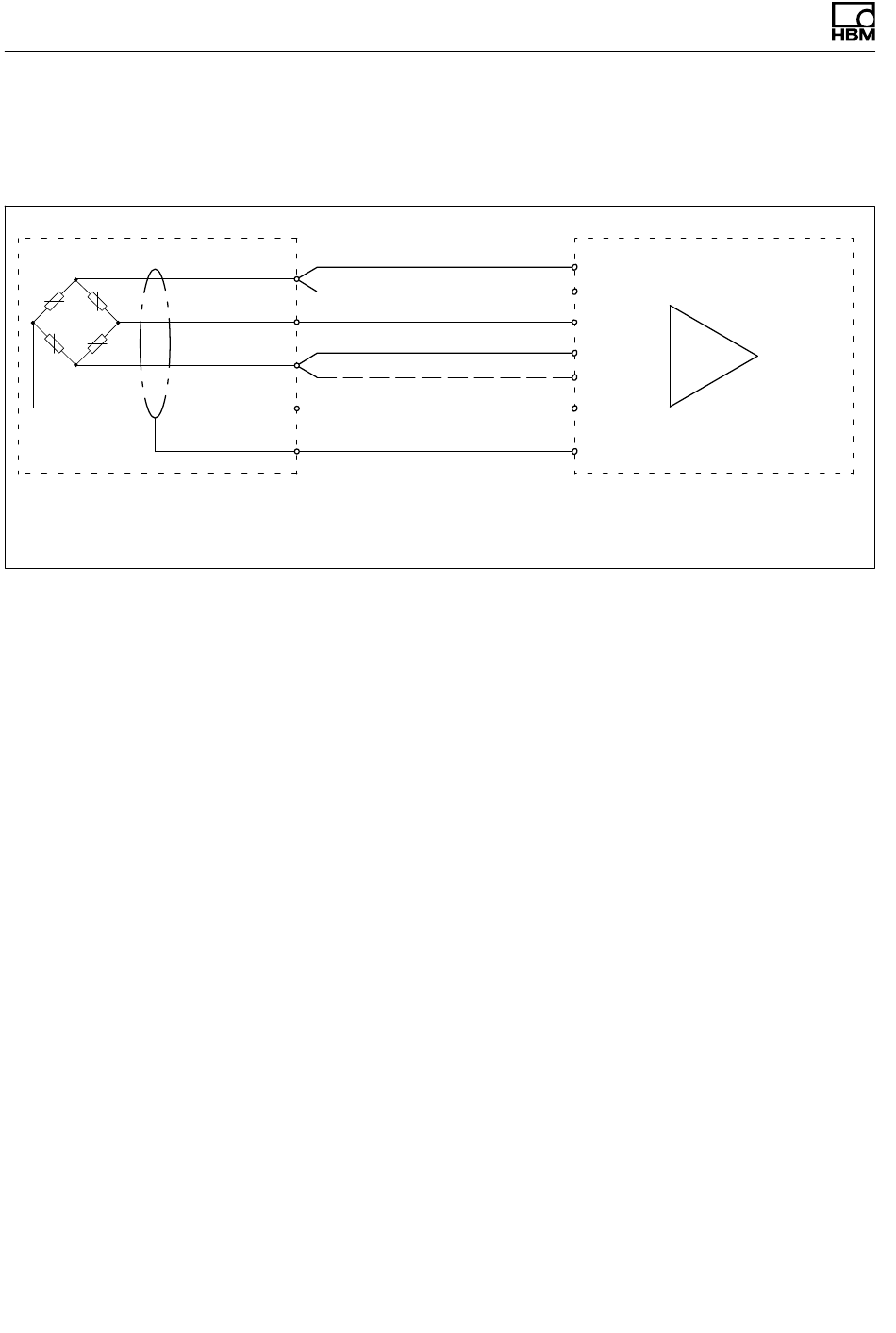

Abb. 4.1
Elektrische und magnetische Felder verursachen oft eine
Einkopplung von Störspannungen in den Messkreis.
Deshalb:
S Verwenden Sie nur abgeschirmte kapazitätsarme
Messkabel (HBM‐Kabel erfüllen diese Bedingungen).
S Legen Sie die Messkabel nicht parallel zu Stromka­
beln, insbesondere zu Starkstrom‐ und Steuerleitun­
gen. Falls dies nicht möglich ist, schützen Sie die
Messkabel, z. B. durch Stahlpanzerrohre.
S Meiden Sie Streufelder von Trafos, Motoren und
Schützen.
