Klemmenkasten (z. B. "VKK..." oder "VKEX" von HBM)
RTN
4.1 Parallelschaltung mehrerer
Aufnehmer
Wägezellen schalten Sie elektrisch parallel, indem Sie
die gleichfarbigen Aderenden des Anschlusskabels mit­
einander verbinden.
Wichtig
Die Überlastung einer einzelnen Wägezelle kann in die­
sem Fall nicht am Ausgangssignal erkannt werden.
Die Kabelverlängerung bis zur Folgeelektronik sollte in
Sechsleitertechnik ausgeführt werden.

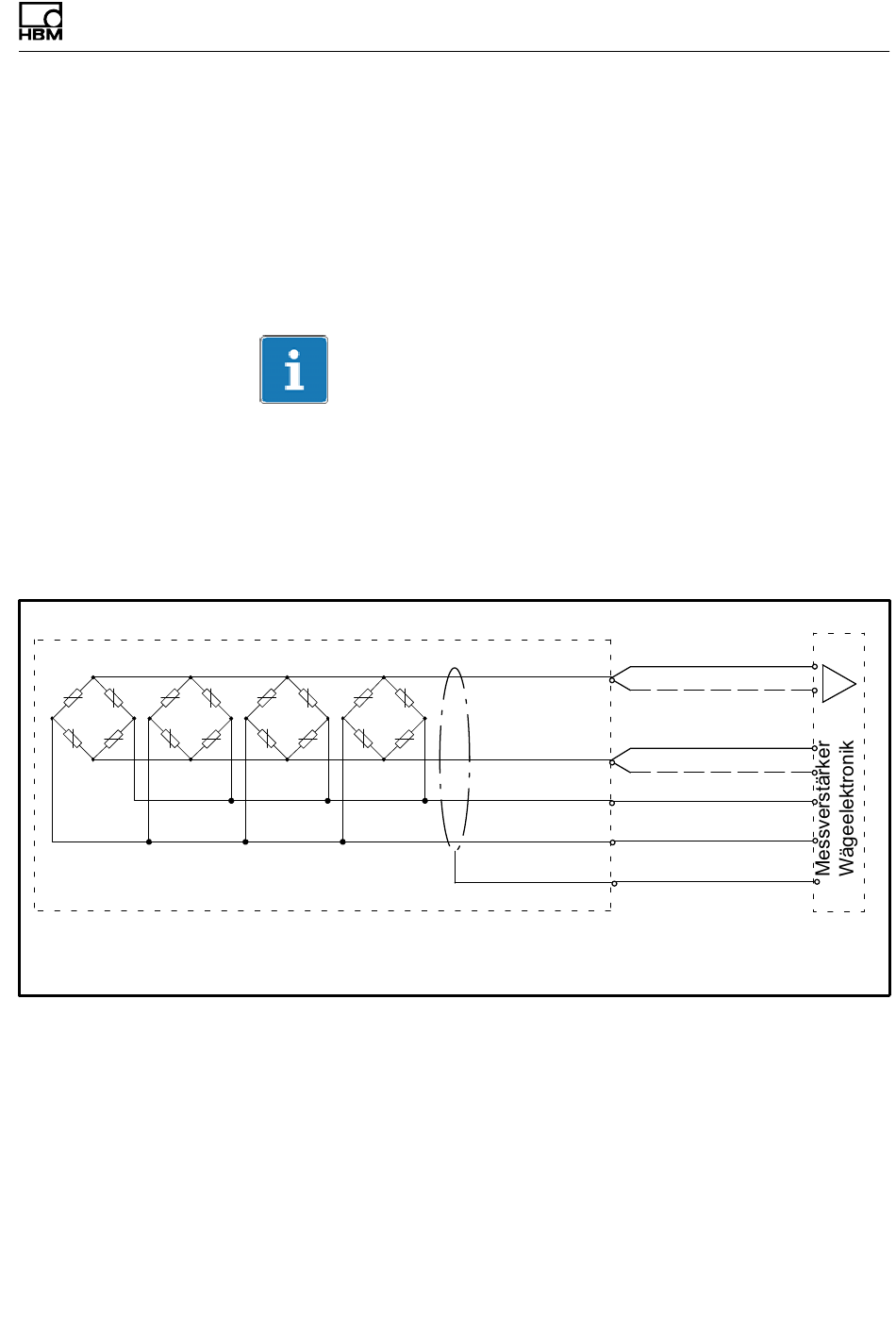

Abb. 4.2

Parallelschaltung mehrerer Aufnehmer

A1153-2.0 HBM: public
Elektrischer Anschluss
(schwarz)
(blau)
(rot)
(weiß)
(grün / gelb)
Kabelverlängerung
Speisung (+)
Fühler (+)
Speisung (-)
Fühler (-)
Signal (+)
Signal (-)
Schirm
13
