Montage
(noir)
(rouge)
(bleu)
(blanc)
(vert/jaune)
Peson RTN,
(technique 4‐fils)
12
A la mise en œuvre de paliers en élastomère, l'ensemble
de la construction est alors isolé des fondations. Tenir
compte dans ce cas des prescriptions DIN / VDE
0100-410, relatives à la présence indispensable d'un dis­
positif égaliseur de potentiel.
alimentation (+)
contre réaction (+)
mesure (+)
alimentation (-)
contre réaction (-)
mesure (-)
blindage
Rallonge de câble
(technique 6‐fils)

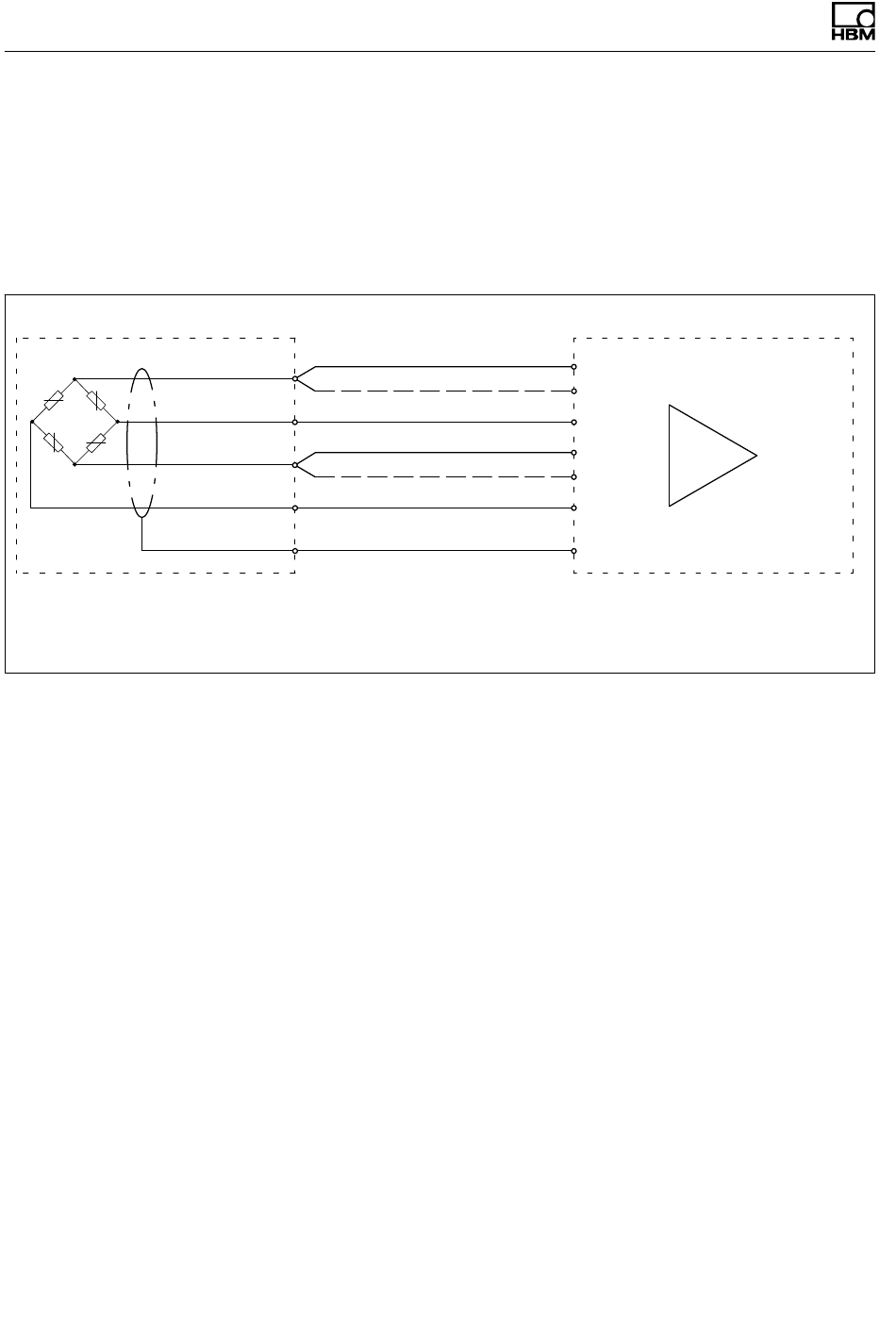

Fig. 4.1 Code de câblage RTN...
Des champs électriques et magnétiques sont souvent la
cause de tensions parasites sur les circuits de mesure.
Pour cette raison, veiller :
S à n'utiliser que des câbles blindés et à faible capaci­
tance (les câbles fournis par HBM répondent à ces
conditions),
S à ne pas poser les câbles de mesure parallèlement à
des lignes haute tension ou à des lignes de pilotage ;
au cas où cela ne serait pas possible, envisager la
pose des câbles de mesure dans des tubes métalli­
ques,
S à éviter toutes influences perturbatrices engendrées
par exemple par des transformateurs, des moteurs,
des disjoncteurs, etc.
