Fabrication De Têtières; (Côté Dormant) Sur Site - Assa Abloy OneSystem 509N Notice De Montage

A

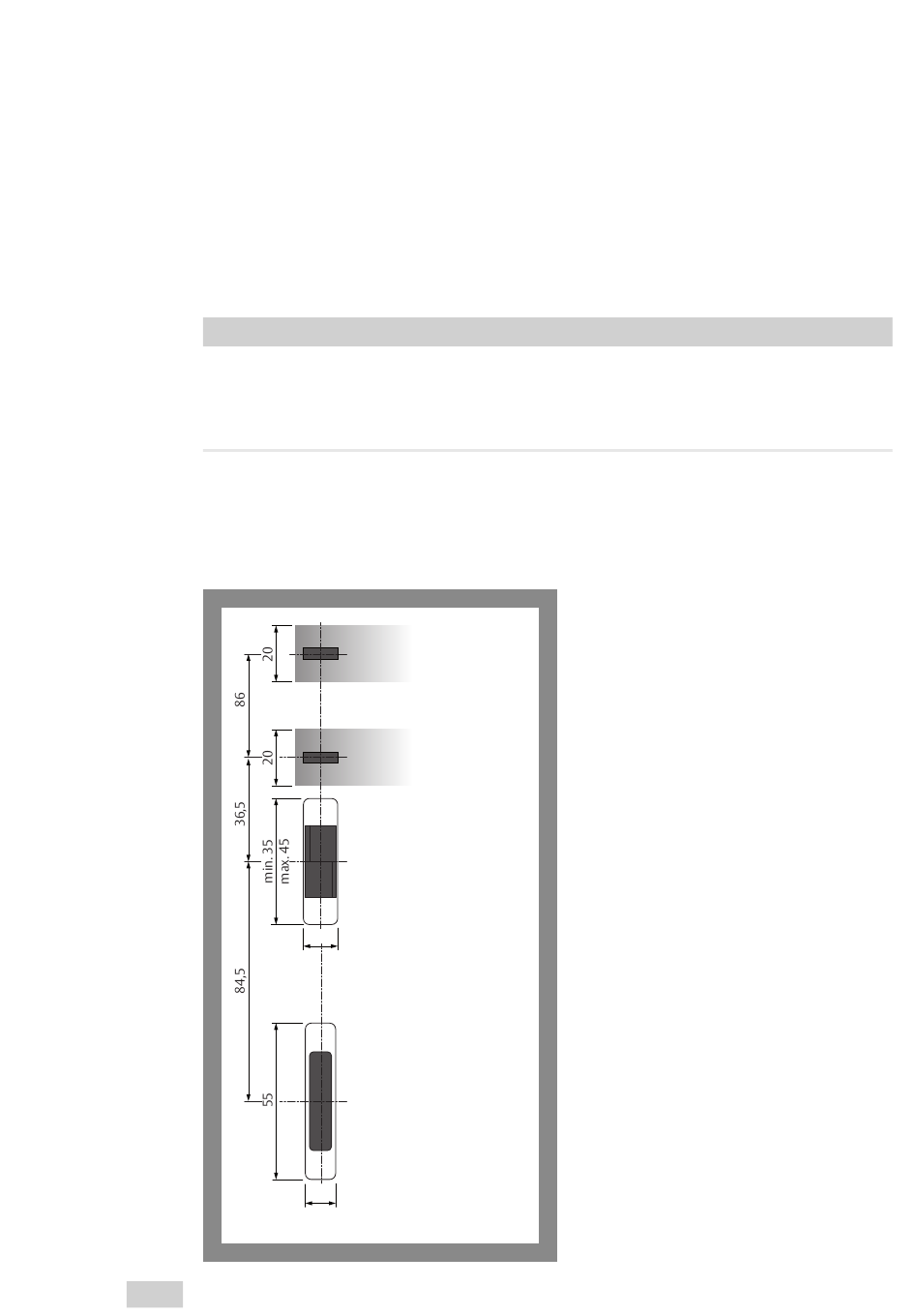

Fig. 15 :
Dimensions pour la
fabrication de têtières
(côté dormant) sur site
FR
90
Fabrication de têtières (côté dormant) sur site
Les têtières adéquates peuvent être commandées chez ASSA ABLOY Sicherheitstechnik GmbH.
At tention !
Le pêne pilote ne doit pas se débloquer lorsque la porte est fermée. lors de la fabrication de têtières
(côté dormant) il convient de veiller à ce que le pêne pilote ne puisse jamais sortir lorsqu'une porte est
fermée. La porte ne pourrait alors plus s'ouvrir. Le pêne pilote ne sert pas à fermer et verrouiller et ne peut
donc pas non plus être retiré.
Lors de la préparation de têtières sur place, les consignes suivantes doivent être respectées :
· les dimensions indiquées sur la Fig. 15 doivent être respectées,
· le pêne demi-tour et le pêne pilote doivent être repoussés par la même arête de la têtière (butoir),
· le pêne demi-tour, le pêne pilote et le contact de porte doivent pouvoir glisser sans obstacle, ni cavité
sur une surface continue et plane (sans perçages, creux, etc.), jusqu'à la position de fermeture,
· les valeurs limites pour le jeu de fonctionnement doivent être respectées.
12
11
Zone d'attaque et
de glissement du
contact de porte
Zone d'attaque et
de glissement du
pêne pilote
Découpe pour le
pêne demi-tour
Découpe pour le
pêne dormant
Montage
