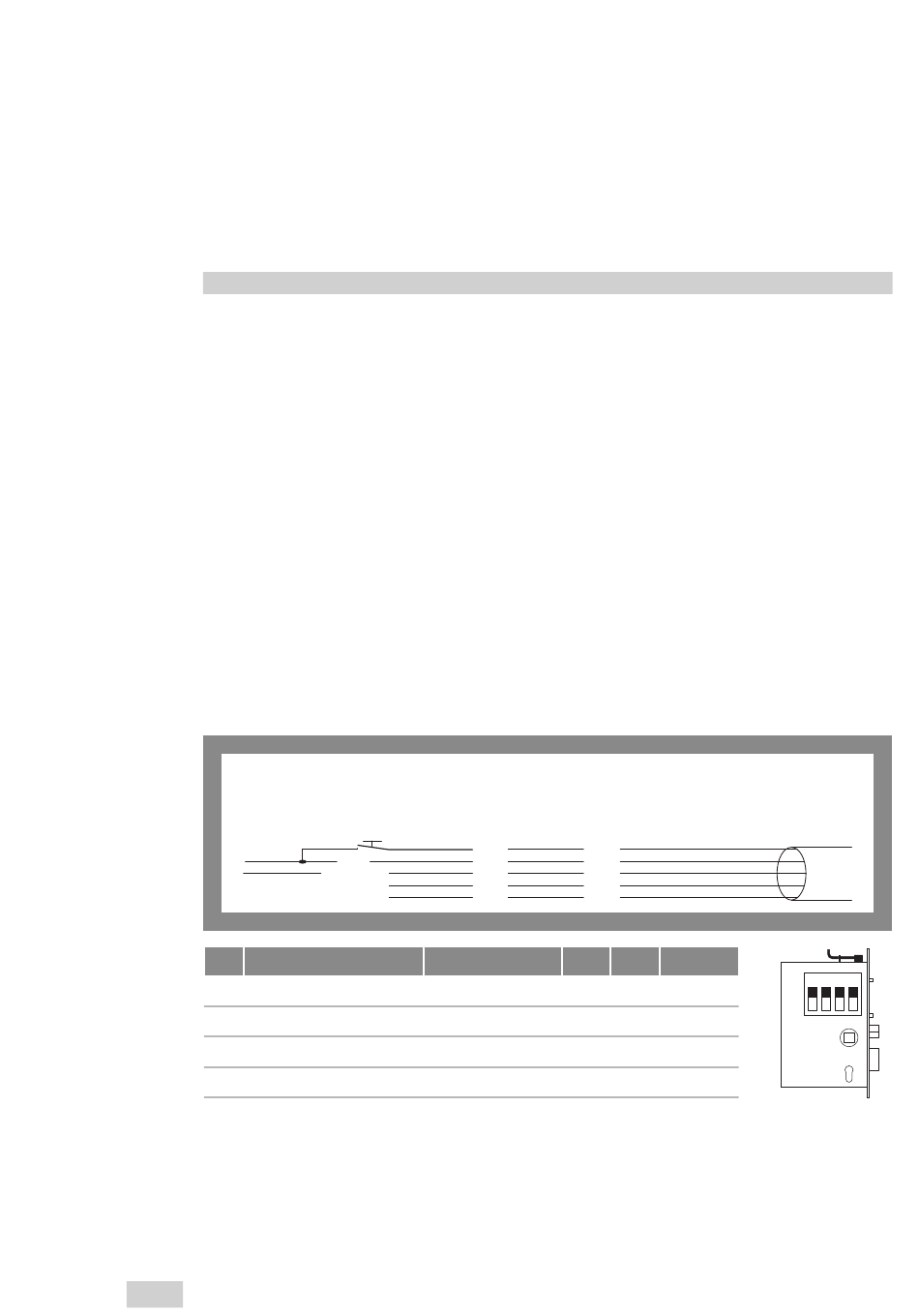

Fig. 13 :
Plan de connexion
Tab. 3 :
Fonctions
des commutateurs DIP
FR
88
Raccordement électrique
Poser et raccorder les câbles
Le câble de raccordement doit passer dans le vantail de la porte du côté de la serrure au côté charnière.
Puis le câble doit être posé du vantail au cadre de la porte.
1 Posez le câble de raccordement en observant les remarques suivantes :
· Nous recommandons de poser le câble à l'intérieur du panneau de la porte dans un fourreau adé-
quat d'un diamètre intérieur d'au moins 7 mm.
· Ne pas plier le tuyau creux, effectuer les coudes nécessaires aussi larges que possible.
· Afin que le câble ne soit pas endommagé, il doit seulement passer autour de coins arrondis.
· Pour le passage du vantail au dormant, il convient de monter une gaine flexible qui est correc-
tement fixée sur les deux côtés, c.-à-d. sur le vantail et sur le dormant (chapitre « Passage de câble
souple », page 95).
2 Connectez le câble conformément au schéma électrique de la serrure de sécurité motorisée 509N et conformé-
ment aux schémas électriques du système de contrôle parent. Deux types de raccordements sont possibles :
· Connexion sans module IO N5950 OneSystem
(« Connexion (sans module IO N5950 OneSystem) », page 88).
· Connexion au module IO N5950 OneSystem (notice d'instructions D00852xx Module IO N5950 OneSystem).
3 Assurez-vous que le bloc d'alimentation soit approprié pour la serrure de sécurité motorisée 509N
(« Caractéristiques techniques », page 91). Tenez compte de la perte de tension dans les câbles de
raccordement afin que la serrure de sécurité motorisée 509N fonctionne de manière fiable.
La serrure est alimentée par le bloc d'alimentation et la commande s'effectue par l'intermédiaire d'un contact sec.
Connexion (sans module IO N5950 OneSystem)
Contact sec
(par ex. syst. de contrôle d'accès,
horloge, bouton de libération)
(–)
+24 V
DIP Fonction
1 Groupe Hi-O
2 Résistance terminale
3 Buzzer
4 –
Connexion avec module IO N5950 OneSystem
Si la serrure de sécurité motorisée 509N est connectée au module IO N5950 OneSystem optionnel
(« Accessoires », page 94), on obtient de nombreuses possibilités complémentaires d'utilisation et de
commande.
Si la serrure est couplée à un module IO N5950, la fonction de l'entrée de commande externe pour le
déverrouillage (Fig. 13) est désactivée (« Pas de réaction au signal de commande », page 97).
Codage couleur
ancien Hi-O
code Technology™ Code
gr gr
ba jn
mr ve
be mr
nr ba
Hi-O Technology™ Off
Oui 0
Oui –
– –
– –
Câble de raccordement
de la serrure de sécurité
motorisée 509N
On Standard
1 Off
Off
On
120 Ω On
actif Off
– Off
4 3 2 1
