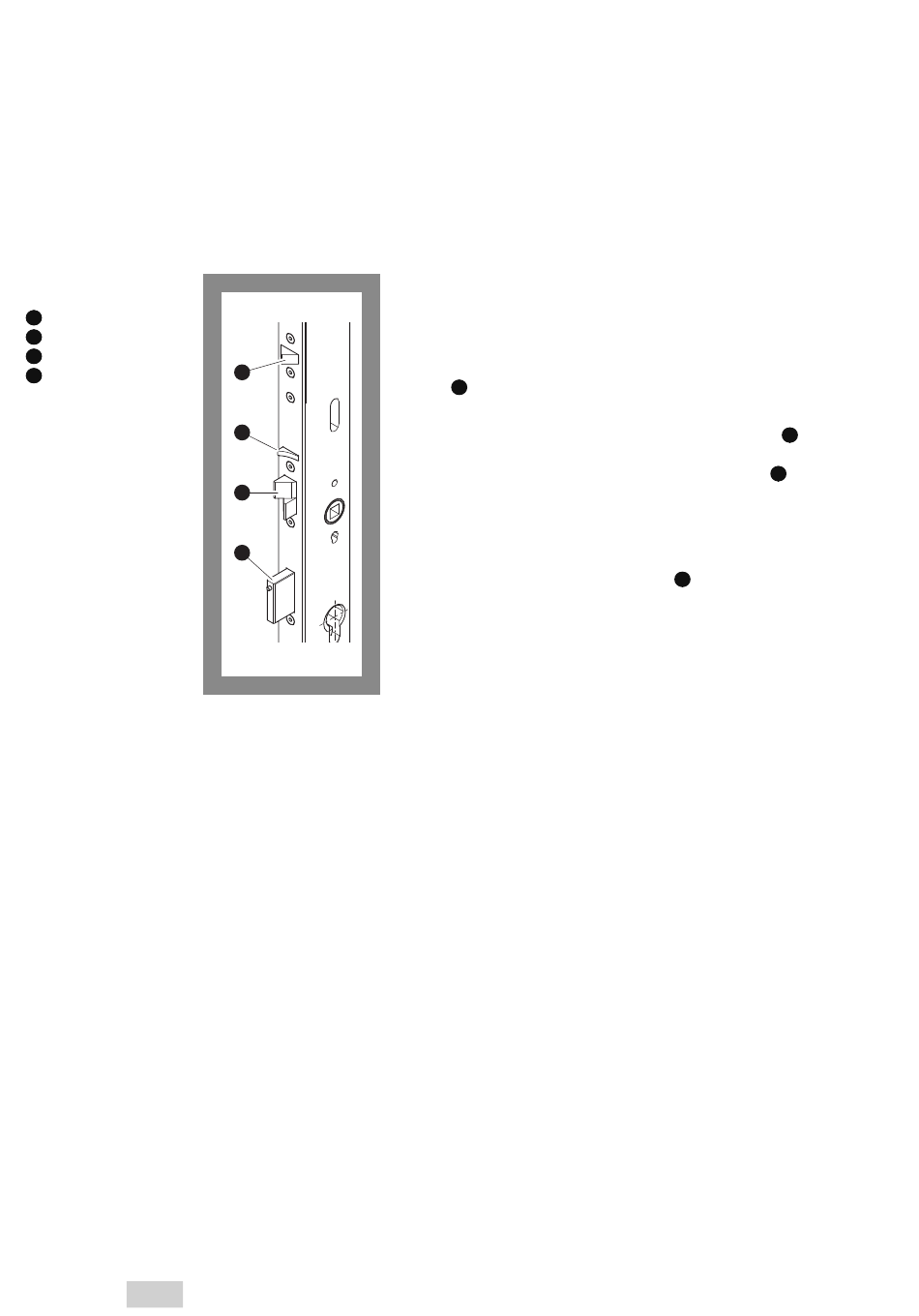

Fig. 4 :
1

Contact de porte

2 Pêne pilote
3 Pêne demi-tour
4 Pêne dormant
FR
78

Fonctions et utilisation

Verrouillage automatique

1
2
3
4
Contact de porte
Le contact de porte est activé par la têtière et indique l'état de la porte.
En cas d'utilisation du module IO N5950 OneSystem
Si la serrure de sécurité motorisée 509N est connectée au module IO N5950 OneSystem, alors le signal de
sortie du contact de porte est traité. Une signalisation d'état « porte fermée » est émise.
Signalisation d'erreur
Si le pêne demi-tour est sorti et que le pêne pilote est en même temps enfoncé sans que le contact de
porte n'ait été actionné par la têtière, une erreur s'est produite (« La serrure ne verrouille pas », page 97).
L'automatisme suivant se déroule :
· La serrure verrouille de manière mécanique (« autoverrouillage ») et déverrouille de manière motorisée.
- Un message d'erreur pouvant être affiché via le module IO N5950 OneSystem est généré.
· Le message d'erreur est acquitté automatiquement lorsque le pêne dormant est reverrouillé par un
actionnement motorisé ou mécanique.
La cause du problème doit être éliminée.
La serrure de sécurité motorisée 509N se verrouille automatiquement. Sur une serrure
de porte avec verrouillage automatique, la porte fermée est toujours verrouillée.
Principe de fonctionnement
La serrure de sécurité motorisée 509N est équipée d'un contact de porte
(Fig. 4 – 1 et « Explication de la terminologie employée », page 76) qui
est repoussé par la têtière lorsque la porte se ferme.
Lors de la fermeture de la porte, le pêne demi-tour (Fig. 5 –
sortie est repoussé vers l'intérieur au contact de la têtière (côté dormant).
Lorsque le pêne demi-tour est repoussé, le pêne pilote (–
repoussé. Lorsque la porte est entièrement fermée, le pêne demi-tour
ressort en pénétrant dans l'ouverture de forme prévue de la têtière (côté
dormant), tandis que le pêne pilote reste enfoncé.
Au moment où le pêne demi-tour est sorti et que le pêne pilote est en
même temps enfoncé, le pêne dormant (–
mécanisme par ressort. Lors de l'utilisation courante, ce mécanisme
empêche la sortie du pêne dormant lorsque la porte est ouverte.
Le processus de verrouillage est seulement terminé lorsque le pêne demi-
tour et le pêne dormant sont sortis et que le contact de porte est activé. La
serrure est verrouillée.
3 ) en position
2 ) est lui aussi
4 ) est libéré et sort, grâce à un
