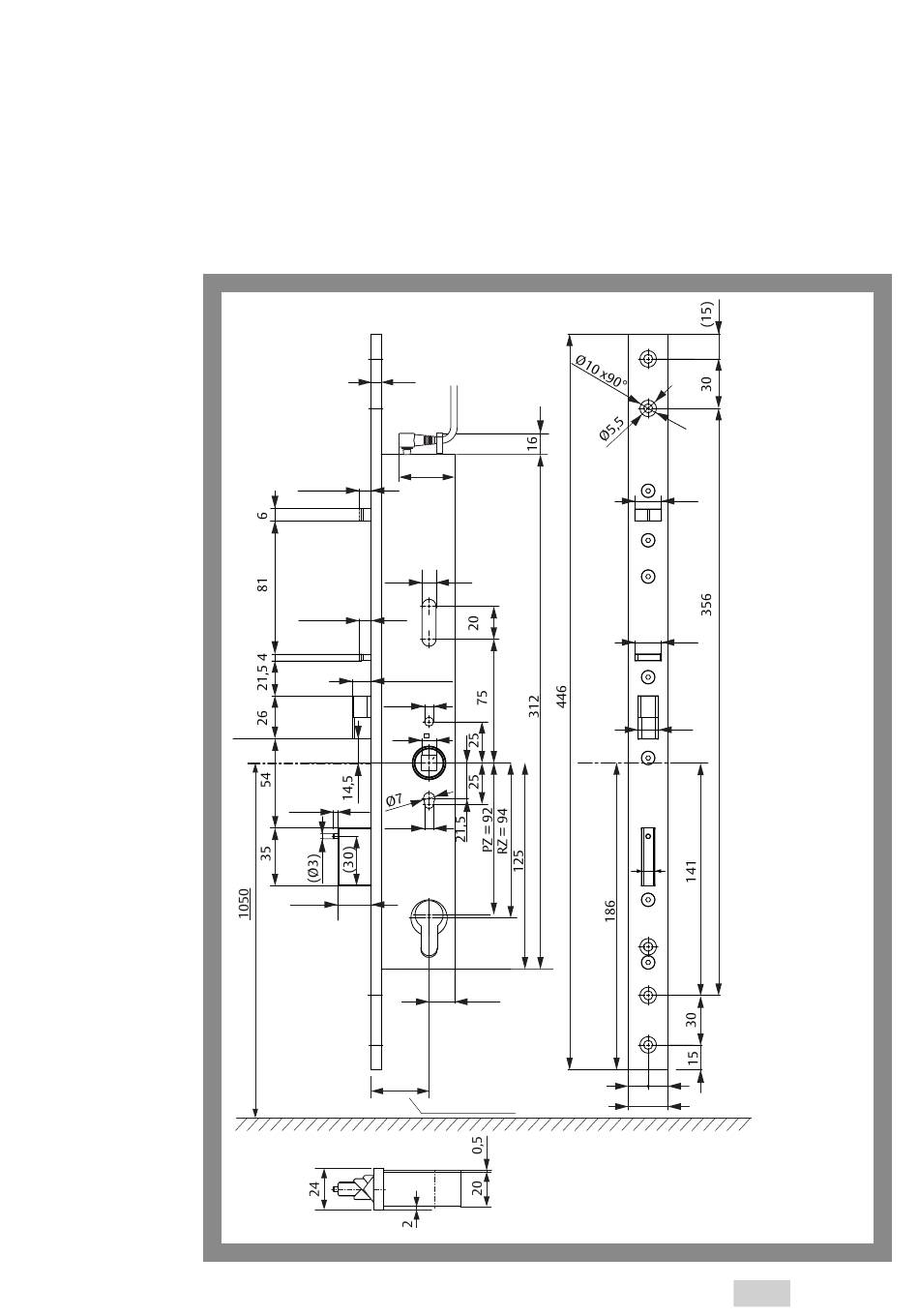

Afb. 16 :
Afmetingen van het
motor-veiligheidsslot
509N

Technische gegevens

Technische gegevens

Afmetingen

(9,5)7,5
(9,5)7,5
(2,5)
20,5
6
40,5
8,5
11,5 (13,5)
Ø5,5
9
5,5
15,5
Doornmaat
() Waarden tussen haakjes alleen bij variant
"2-vleugelig" met uitstekende schoot (2 mm).
16
16
12
8
= =
24
NL
155
