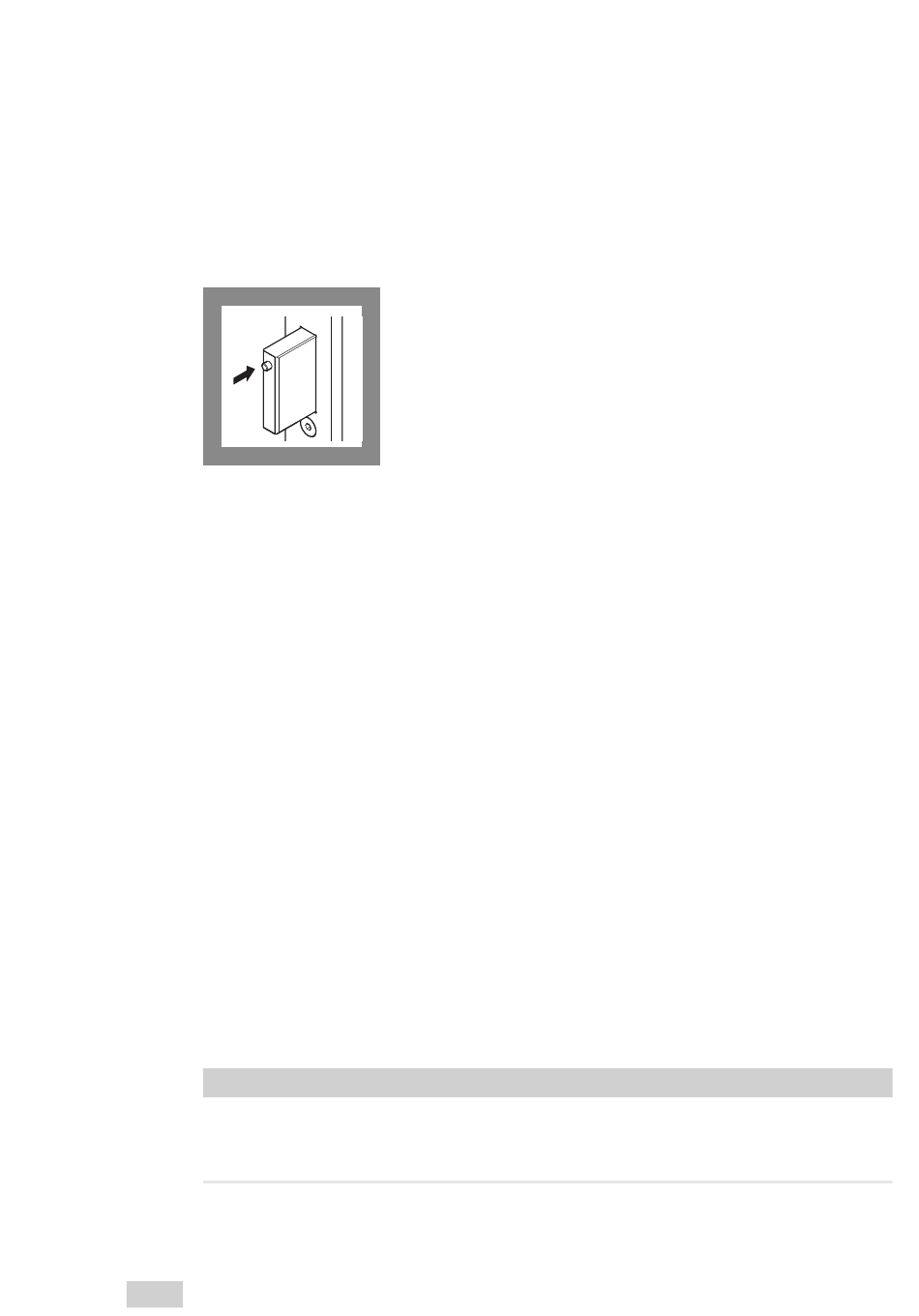

Abb. 5 :

Entriegelungspin

im Riegel
dauerhaftes Entriegeln
des Schlosses
!
DE
16
Entriegelungspin
Einflügelige Fluchttüren
In einflügeligen Türen wird die Schlossvariante ohne Entriegelungspin eingesetzt. Bei Verwendung der
Schlossvariante mit Entriegelungspin in einer einflügeligen Türe ist der Entriegelungspin ohne Funktion.

Zutrittskontrolle

Das Motor-Sicherheitsschloss 509N kann elektromotorisch entriegelt werden, so dass die Tür auch von
außen geöffnet werden kann. Die elektrische Kontaktgabe kann zum Beispiel über Freigabetaster, Magnet-
kartenleser, Fingerleser oder Türcodeanlage von innen oder außen erfolgen.
Ansteuerung und Statusmeldungen
Es gibt zwei Möglichkeiten das Motor-Sicherheitsschloss 509N anzuschließen:
· ohne zusätzliches Steuergerät („Anschluss (ohne OneSystem IO-Modul N5950)", Seite 24) oder
· über das OneSystem IO-Modul N5950 (Anleitung D00852xx OneSystem IO-Modul N5950).
Ohne zusätzliches Steuergerät steht ein Steuereingang zum Entriegeln zur Verfügung. Statusmeldungen
werden nicht übermittelt.
Office-Funktion
Die Office-Funktion ermöglicht ein dauerhaftes Entriegeln des Schlosses durch Ansteuerung mittels eines
Dauerkontaktes. So können Gebäude für festgelegte Zeiten per Zutrittskontrollsystem oder Schaltuhr von
außen dauerhaft zugänglich gemacht werden.
Toggle-Funktion
Bei Ansteuerung über das OneSystem IO-Modul N5950 ermöglicht die Toggle-Funktion ein Umschalten
zwischen Dauerentriegelung und Verriegelung des Schlosses bei jedem Schalten des Steuereinganges
Externe Freigabe.
Warnung!
Dauerentriegelung bei Feuer- und Rauchschutztüren nicht zulässig: Durch dauerhaftes Entriegeln
(Office-Funktion oder Toggle-Funktion) ist die sichere Schließfunktion einer Feuer- oder Rauchschutztür
nicht mehr gewährleistet.
Zweiflügelige Fluchttüren
Das Motor-Sicherheitsschloss 509N mit dem Entriegelungspin im Riegel
(Abb. 5) wird im Gangflügel zweiflügeliger Fluchttüren montiert.
Im Standflügel befindet sich ein Panikgegenkasten
mit Entriegelungsmechanik („ Zubehör", Seite 30), die den Entriegelungs-
pin und anschließend den Riegel eindrücken kann.
So kann die verriegelte Fluchttür über die Türdrücker oder Panikstangen
beider Türflügel entriegelt und geöffnet werden.
Funktionen und Bedienung
