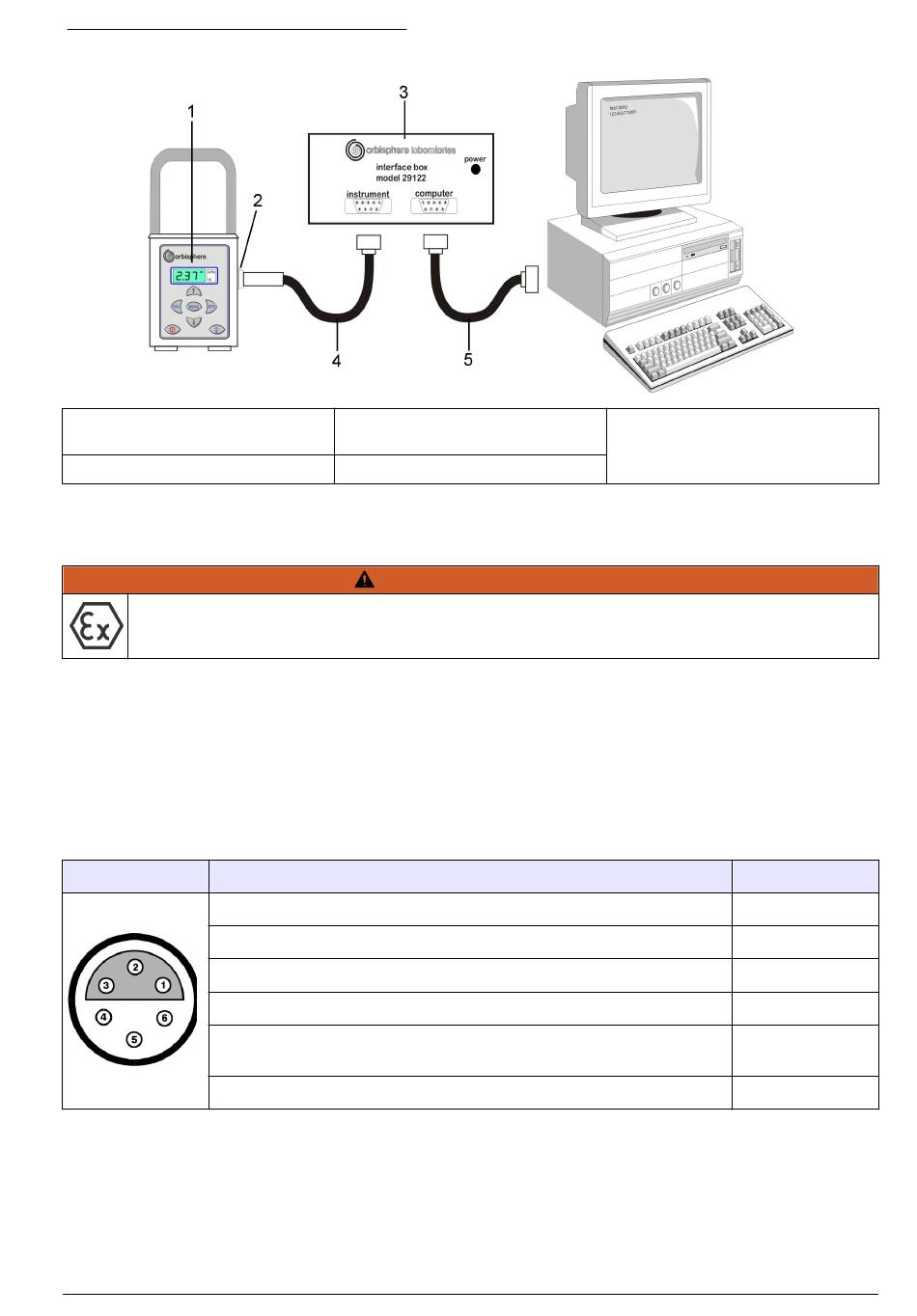

Figura 4 Ligação do dispositivo ao PC
1 Dispositivo modelo 3650EX
2 RS-232 LEMO-6
O modelo 29122 da caixa de interface deve ser usado para ligar o dispositivo 3650EX a um
computador pessoal (PC), como ilustrado em
dispositivo para sinais compatíveis com RS-232 .
Esta ligação deve ser exclusivamente realizada dentro de uma área segura.
São fornecidos dois cabos com o modelo 29122 da caixa de interface:
• Um cabo de modelo 32511 para ligação entre o conector do dispositivo 3650EX LEMO de 6-pinos
e a caixa de interface.
• Um cabo de modelo 32538 para ligação entre a caixa de interface e o PC.
As ligações devem ser estabelecidas como indicado em
Nota: Quando a Caixa de Interface está ligada ao dispositivo 3650Ex, este também funciona como uma fonte de
alimentação para o dispositivo e desliga a fonte de alimentação da bateria interna.
Ligação Pseudo-Sinal RS232
Dados transmitidos (TTL-TXD)
Dados recebidos (TTL-RXD)
Não usado
Não usado
Entrada de tensão externa (usada com o modelo 29122 da interface,
apenas em áreas seguras)
Ligação à terra
3 Caixa de interface modelo
29122
4 Cabo modelo 32511
Figura 4. Esta unidade converte sinais digitais TTL do
A D V E R T Ê N C I A
5 Cabo modelo 32538
Figura 4.
LEMO de 6-Pinos
Pino 1
Pino 2
Pino 3
Pino 4
Pino 5
Pino 6
