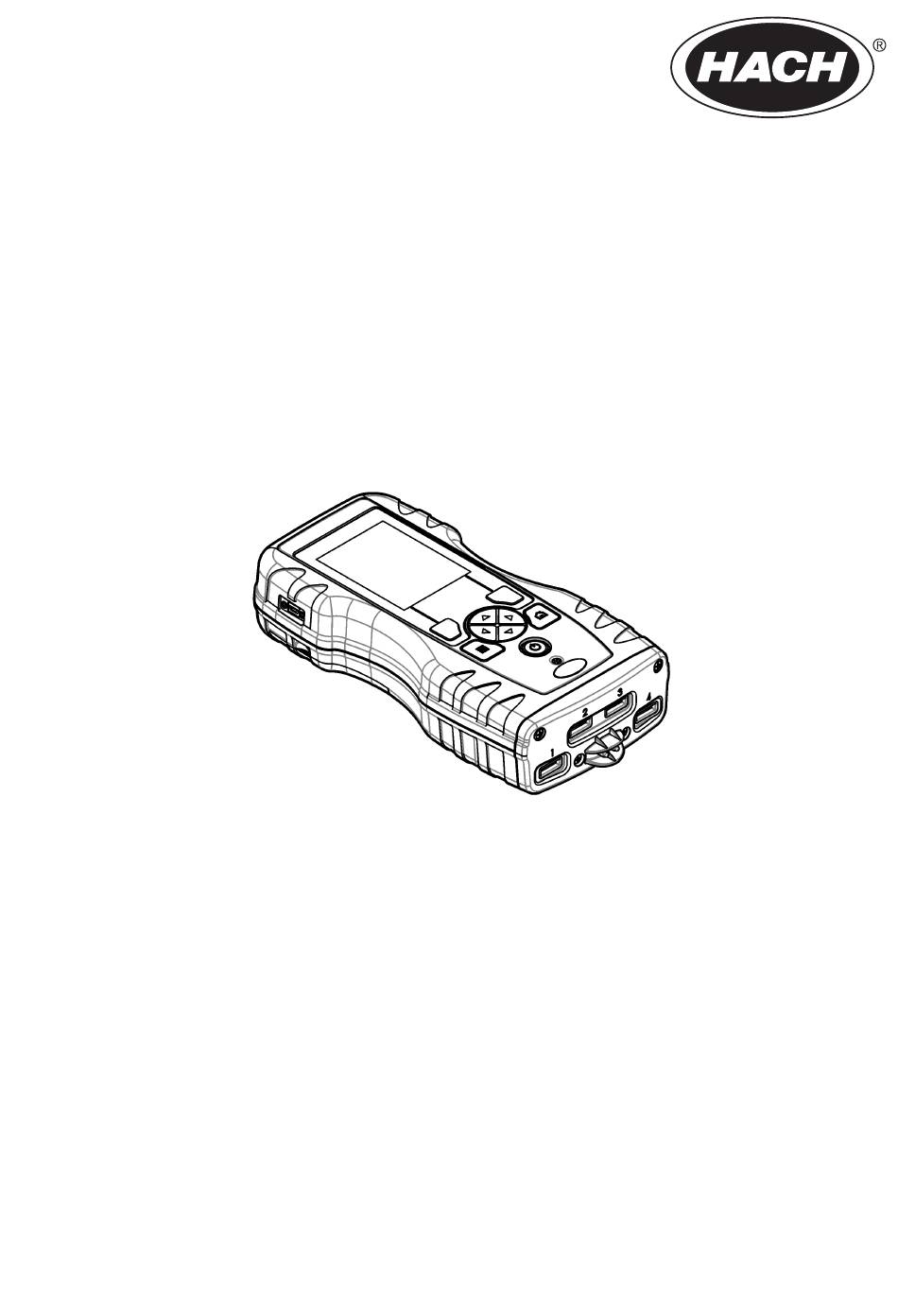

- Page 1 DOC022.91.80457 SL1000 08/2017, Edition 5 Manuel d'utilisation...
-
Page 3: Table Des Matières
Table des matières Caractéristiques ......................3 Généralités ........................3 Consignes de sécurité ....................3 Interprétation des indications de risques .............. 4 Etiquettes de mise en garde ................. 4 Certification ......................4 Présentation du produit ....................5 Composants du produit ....................6 Installation ........................ - Page 4 Table des matières Sélectionnez les options de nitrate ..............23 Sélectionnez les options de chlorure ..............24 Sélection des options de sodium ................ 25 Sélection des options d'ammonium ..............26 Sélection des options Eh ..................27 Ajouter des opérateurs, des remarques, des sites et des séquences ....... 28 Configuration de séquences ................
-
Page 5: Caractéristiques
à ce manuel et aux produits décrits à tout moment, sans avertissement ni obligation. Les éditions révisées se trouvent sur le site Internet du fabricant. Tout brevet associé à ce produit, le cas échéant, est disponible sur : www.hach.com/patentlabel Consignes de sécurité A V I S Le fabricant décline toute responsabilité... -
Page 6: Interprétation Des Indications De Risques
Veuillez lire l'ensemble du manuel avant le déballage, la configuration ou la mise en fonctionnement de cet appareil. Respectez toutes les déclarations de prudence et d'attention. Le non-respect de cette procédure peut conduire à des blessures graves de l'opérateur ou à des dégâts sur le matériel. Assurez-vous que la protection fournie avec cet appareil n'est pas défaillante. -
Page 7: Présentation Du Produit

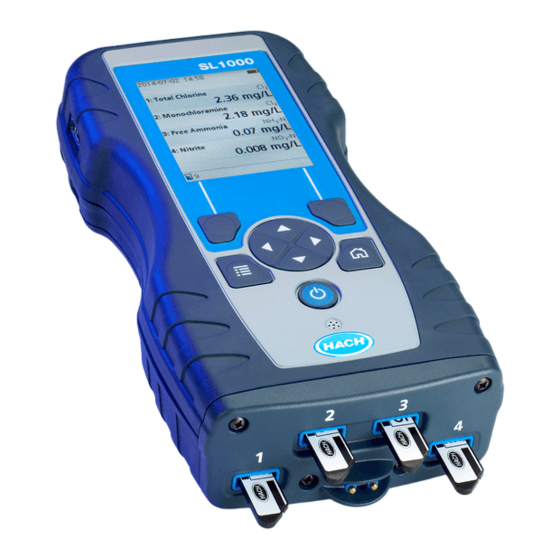

5. Essayer plusieurs des techniques ci-dessus à la fois. Présentation du produit L'analyseur parallèle portable SL1000 mesure un maximum de six paramètres en même temps dans ® l'eau potable et d'autres applications d'eau potable. L'appareil de mesure utilise des Chemkeys ™... -
Page 8: Composants Du Produit
Composants du produit Assurez-vous d'avoir bien reçu tous les composants. Reportez-vous au guide fourni. Si des éléments manquent ou sont endommagés, contactez immédiatement le fabricant ou un représentant commercial. Installation A V E R T I S S E M E N T Dangers multiples. -
Page 9: Mise En Charge De La Batterie
Figure 2 Installation et retrait de la batterie Mise en charge de la batterie A V E R T I S S E M E N T Risque d’incendie. Utilisez uniquement l'alimentation externe spécifiée pour cet instrument. 1. Connectez l'alimentation externe à une prise secteur. 2. -
Page 10: Interface Utilisateur Et Navigation
Figure 3 Installation de la sangle Interface utilisateur et navigation Description de l'écran Reportez-vous à la Figure 4 et la Figure 5 pour obtenir la description de l'écran de mesure. Figure 4 Ecran de mesure (partie supérieure) 1 Date et heure 7 Valeur de mesure primaire (paramètre sélectionné... -
Page 11: Description Du Clavier
Figure 5 Ecran de mesure (partie inférieure) 1 Icône de sonde, numéro de port, paramètre ou nom 8 Touches fléchées actives de sonde 2 Icône d'état de l'étalonnage (étalonnage correct) 9 Icône d'ID de site et nom du site 3 Valeur de mesure secondaire (paramètre 10 Icône de séquence (lorsque l'affichage des sélectionné... -
Page 12: Mise En Marche
Figure 6 Description du clavier 1 Touche d'alimentation 4 Touche de sélection DROITE (contextuelle) : lecture d'échantillons, suppression, sélection ou confirmation d'options, ouverture de sous-menus 2 Touche MENU PRINCIPAL : vérification, 5 Touches de navigation HAUT, BAS, DROITE, étalonnage, séquences, paramètres, journal de GAUCHE : permettent de faire défiler les menus, données, informations, diagnostics, ID opérateur et... -
Page 13: Fonctionnement Standard
Fonctionnement standard Utiliser un ID d'opérateur L'étiquette d'ID d'opérateur associe les mesures à un opérateur particulier. Toutes les données enregistrées incluent cet ID. Pour gérer facilement les ID opérateurs, utilisez l'application Web « tool.htm ». Consultez la section Ajouter des opérateurs, des remarques, des sites et des séquences à... -
Page 14: Réalisation De Mesures De Chemkey
Réalisation de mesures de Chemkey A V I S Ne commencez pas une nouvelle mesure de Chemkey lorsque d'autres mesures sont en cours. Placez l'appareil de mesure dans l'échantillon une seule fois pour une mesure de Chemkey. Pour effectuer une mesure avec la ou les Chemkeys, appliquez la procédure suivante. Reportez- vous à... -
Page 15: Branchement D'une Sonde
Figure 7 Mesure d'échantillon de la Chemkey Branchement d'une sonde A V I S Ne jetez pas les caches des ports de connexion de sonde. Assurez-vous que les caches des ports de connexion de sonde sont en place lorsqu'aucune sonde n'est connectée. Assurez-vous que l'écran indique la date et l'heure actuelles, puis branchez la sonde à... -
Page 16: Réalisation De Mesures De Sonde
Figure 8 Connexions de la sonde Réalisation de mesures de sonde Réalisez la procédure suivante pour effectuer une mesure avec une ou des sondes. Reportez-vous à Figure 9. Plusieurs mesures de Chemkey peuvent être réalisées simultanément. Reportez-vous à Réalisation de mesures de Chemkey à... -
Page 17: Etalonnez La Sonde
Figure 9 Mesure de l'échantillon Etalonnage A T T E N T I O N Risque d'exposition chimique. Respectez les procédures de sécurité du laboratoire et portez tous les équipements de protection personnelle adaptés aux produits chimiques que vous manipulez. Consultez les fiches de données de sécurité... -
Page 18: Etalonnage De L'appareil De Mesure Selon Un Paramètre De Chemkey Spécifique
Etalonnage de l'appareil de mesure selon un paramètre de Chemkey spécifique Chaque Chemkey utilise différentes configurations d'étalonnage. Consultez la section Sélection des paramètres de Chemkey à la page 19 pour connaître les paramètres d'étalonnage. 1. En un seul mouvement, enfoncez doucement la ou les Chemkeys applicables dans le(s) logement(s) 1 à... -
Page 19: Importation De Données Vers Excel
1. Mettez l'appareil sous tension. 2. Connectez l'appareil de mesure à l'ordinateur à l'aide du câble USB. L'appareil de mesure s'affiche en tant que lecteur « Hach Portable Parallel Analysis » (Analyse parallèle portable Hach) sur l'ordinateur. 3. Ouvrez le dossier « DataTemplate » (Modèle de données) à partir du lecteur. -
Page 20: Utilisation Avancée
• Dans le navigateur Web, cliquez sur Fichier>Ouvrir et recherchez le dossier « Data » (Données). 5. Enregistrez le fichier sur l'ordinateur ou sur une clé USB, si besoin. 6. Débranchez l'appareil de mesure de l'ordinateur de façon sécurisée. Cliquez sur l'icône avec la flèche verte de la barre des tâches : «... -
Page 21: Sélection Des Paramètres De Chemkey
Sélection des paramètres de Chemkey Toute Chemkey comporte différentes options avancées que vous pouvez sélectionner. 1. Appuyez sur Menu principal>Paramètres>Chemkey. 2. Pour enregistrer la mesure par paramètre ou forme chimique, sélectionnez Etiquette à afficher. Remarque : Lorsque la forme chimique est sélectionnée, vous pouvez afficher davantage de mesures à l'écran sans le faire défiler. -
Page 22: Sélection Des Options De Ph
Option Description Options de sodium Sélectionnez des options de mesure, d'étalonnage, de vérification ou de réinitialisation. Reportez-vous à Sélection des options de sodium à la page 25. Options d'ammonium Sélectionnez des options de mesure, d'étalonnage, de vérification ou de réinitialisation. Reportez-vous à Sélection des options d'ammonium à... -
Page 23: Sélection Des Options De Conductivité
Sélection des options de conductivité Sélectionnez d'autres options pour une sonde de conductivité. 1. Appuyez sur Menu principal>Paramètres>Sonde>Options conductivité. 2. Sélectionnez une option. Option Description Options de Sélectionnez la configuration d'affichage, les unités de mesure, les unités de la salinité, la mesure correction de la température, la température de référence et les informations TDS. -
Page 24: Sélection Du Facteur De Correction De La Salinité
1. Appuyez sur Menu principal>Paramètres>Sonde>Options LDO. 2. Sélectionnez une option. Option Description Options de Sélectionnez la configuration d'affichage, la résolution ou la saisie manuelle de la mesure température. Config. de l'affichage—Sélectionnez les paramètres qui s'affichent à l'écran. Résolution—Sélectionnez la résolution applicable : Rapide - (0,35 mg/l)/min, Moyen - (0,15 mg/l)/min (default) ou Lent - (0,05 mg/l)/min. -
Page 25: Sélectionnez Les Options De Nitrate
1. Appuyez sur Menu principal>Paramètres>Sonde>Options de fluorure 2. Sélectionnez une option. Option Description Options de Sélectionnez la configuration d'affichage, les chiffres pour précision, les unités de mesure, mesure la stabilisation auto et les critères de stabilité. Config. de l'affichage—Sélectionnez les paramètres et la séquence des paramètres affichés à... -
Page 26: Sélectionnez Les Options De Chlorure
1. Appuyez sur Menu principal>Paramètres>Sonde>Options de nitrate 2. Sélectionnez une option. Option Description Options de Sélectionnez la config. de l'affichage, la forme chimique, les chiffres pour précision, les mesure unités de mesure et la stabilisation auto ou les critères de stabilité. Config. de l'affichage —Sélectionnez les paramètres et la séquence des paramètres affichés à... -
Page 27: Sélection Des Options De Sodium
1. Appuyez surMenu principal>Paramètres>Sonde>Options de chlorure 2. Sélectionnez une option. Option Description Options de Sélectionnez la configuration d'affichage, les chiffres pour précision, les unités de mesure, mesure la stabilisation auto et les critères de stabilité. Config. de l'affichage—Sélectionnez les paramètres et la séquence des paramètres affichés à l'écran. Pour modifier la séquence ou régler un paramètre de manière à... -
Page 28: Sélection Des Options D'ammonium
1. Appuyez sur Menu principal > Paramètres > Sonde > Options de sodium. 2. Sélectionnez une option. Option Description Options de Sélectionnez la configuration d'affichage, les chiffres pour précision, les unités de mesure, mesure la stabilisation auto et les critères de stabilité. Config. de l'affichage—Sélectionnez les paramètres et la séquence des paramètres affichés à... -
Page 29: Sélection Des Options Eh
1. Appuyez sur Menu principal > Paramètres > Sonde > Options d'ammonium. 2. Sélectionnez une option. Option Description Options de Sélectionnez la config. de l'affichage, la forme chimique, les chiffres pour précision, les mesure unités de mesure et la stabilisation auto ou les critères de stabilité. Config. de l'affichage —Sélectionnez les paramètres et la séquence des paramètres affichés à... -
Page 30: Ajouter Des Opérateurs, Des Remarques, Des Sites Et Des Séquences
Set » s'ouvre dans la navigateur Internet défini par défaut. 4. Cliquez sur Browse (Parcourir) (Internet Explorer et Firefox) ou sur Choose File (Choisir un fichier) (Chrome) pour sélectionner le fichier WebConfigCache.zip sur le lecteur « Hach Portable Parallel Analysis ». -
Page 31: Configuration De Séquences
« Downloads », copiez le fichier WebConfigCache.zip téléchargé sur le lecteur « Hach Portable Parallel Analysis ». 11. Confirmez avec OK pour remplacer le fichier « WebConfigCache.zip » sur le lecteur « Hach Portable Parallel Analysis ». Remarque : Veillez à conserver le nom actuel du fichier « WebConfigCache.zip ». -
Page 32: Affichage Des Informations Système
4. Ouvrez le fichier « tools.htm ». Cliquez sur le lien vers la mise à jour du logiciel. 5. Copiez le fichier de mise à jour sur le lecteur « Hach Portable Parallel Analysis ». 6. Retirez en toute sécurité l'appareil de l'ordinateur. Cliquez sur l'icône avec la flèche verte «... -
Page 33: Nettoyage Des Déversements
A T T E N T I O N Risque d'exposition chimique. Respectez les procédures de sécurité du laboratoire et portez tous les équipements de protection personnelle adaptés aux produits chimiques que vous manipulez. Consultez les fiches de données de sécurité (MSDS/SDS) à jour pour connaître les protocoles de sécurité applicables. - Page 34 Figure 10 Retrait des pièces et réassemblage Figure 11 Nettoyage du détecteur d'échantillon, de l'écran protecteur de la lumière et du cache d'accès 1 Détecteur d'échantillon 3 Cache d'accès au système optique 2 Ecran protecteur de la lumière 32 Français...
-
Page 35: Chargement Ou Remplacement De La Batterie
Figure 12 Nettoyage des plateaux et logements pour Chemkeys 1 Plaque 3 Fenêtre de code barre 2 Fenêtre optique 4 Logement pour Chemkey Chargement ou remplacement de la batterie Chargez la batterie lorsque le niveau d'autonomie est faible. Remplacez la batterie si vous constatez qu'elle se décharge trop vite. -
Page 36: Dépannage
Paramètre non pris en charge Le paramètre n'est pas Mettez à jour le logiciel de l'instrument. disponible dans le logiciel de Recherchez « SL1000 » sur www.hach.com. l'instrument installé. Rendez-vous dans la section Téléchargements > Logiciel/Micrologiciel et suivez les instructions indiquées sur le site Web. -
Page 37: Réalisation D'une Vérification De Diagnostic
Erreur/Avertissement Cause possible Solution Plateau trop froid. L'appareil de mesure peut être Déplacez l'appareil de mesure dans un trop froid pour chauffer le environnement à la température ambiante plateau ou l'appareil de supérieure et mesurez à nouveau. Remplacez chauffage n'est pas le plateau. -
Page 38: Pièces De Rechange Et Accessoires
Pièces de rechange et accessoires A V E R T I S S E M E N T Risque de blessures corporelles. L'utilisation de pièces non approuvées comporte un risque de blessure, d'endommagement de l'appareil ou de panne d'équipement. Les pièces de rechange de cette section sont approuvées par le fabricant. - Page 39 Accessoires (suite) Description Article n° Câble USB 9070800 Coton-tige 2522905 Français 37...
- Page 40 38 Français...
- Page 42 Tel. +49 (0) 2 11 52 88-320 SWITZERLAND Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info-de@hach.com Fax +41 22 594 6499 www.hach.com www.de.hach.com © Hach Company/Hach Lange GmbH, 2014–2015, 2017. Tous droits réservés.
