Hach ORBISPHERE 3650 ATEX Manuel D'utilisation De Base page 76

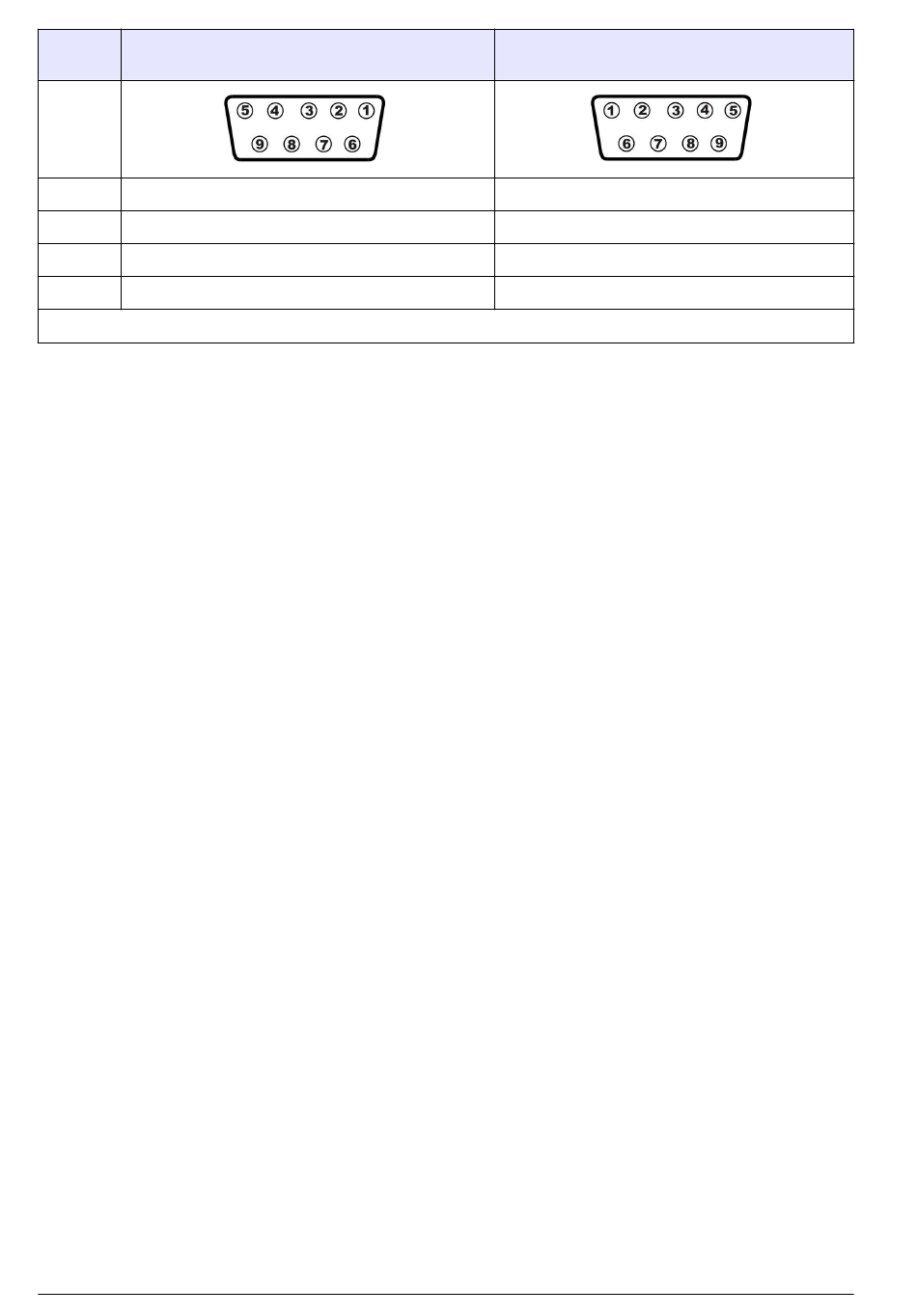

Boîtier d'interface vers l'instrument -
Connecteur femelle 9 broches
Broche 2 Transmission de données TTL (TXD)
Broche 3 Réception de données TTL (RXD)
Broche 5 Alimentation électrique (V+)
Broche 9 Masse
Les autres broches ne sont pas utilisées
Remarque : Si vous utilisez un adaptateur pour la connexion à l'ordinateur, assurez-vous qu'il soit prévu à cet effet
et que ses neufs broches soient accessibles. Certains adaptateurs 25broches vers 9 broches sont fournis pour une
utilisation particulière, comme pour les souris, et certaines broches peuvent ne pas être disponibles sur ces câbles.
5.6 Liste de contrôle d'installation
5.6.1 Réglage de l'horloge de l'instrument
Si vous utilisez l'instrument pour mémoriser les mesures en vue d'un téléchargement sur ordinateur,
vous devez vérifier les réglages de la date et de l'heure de l'horloge interne, comme décrit à la
section Réglage de l'horloge
5.6.2 Capteur électrochimique
Avant d'effectuer toute mesure, pour capteurs ATEX GA2800 exécutez la procédure de préparation
dans le manuel des capteurs GA2x00. Pour les autres capteurs exécutez la procédure de
réparation du capteur selon la description dans le manuel des capteurs EC.
5.6.3 Chambre de circulation
L'entrée et la sortie de la chambre de circulation modèle 32007E ne doivent pas être obstruées. Elle
est monté à l'aide du collier du capteur, comme illustré par la
sur la surface de la chambre de circulation empêche la torsion pendant le fonctionnement.
Lors du passage entre des échantillons liquides et gazeux, assurez-vous que la membrane du
capteur est sèche. Assurez-vous que le gaz du tube de sortie de la chambre de circulation (en mode
gazeux) est libéré à la pression atmosphérique et de façon constante.
5.7 Stockage en cas d'inutilisation
À la fin de la journée de travail, nettoyer l'extérieur de l'instrument et le boîtier d'interface (si utilisé)
avec un chiffon humide. Faites couler de l'eau propre à travers la chambre de circulation pour
empêcher l'obstruction des passages. Vous pouvez répéter le préconditionnement du capteur (voir
Préconditionnement des capteurs
Si vous prévoyez de ne pas utiliser le capteur pendant plus de quelques mois, vous devez nettoyer
le capteur comme indiqué dans le Manuel des capteurs, puis le stocker à sec, sans électrolyte, et
avec le capuchon d'étalonnage en position pour la protection.
Section 6 Interface utilisateur
6.1 Clavier et touches de fonction
La face avant de l'instrument dispose d'un écran LCD (à cristaux liquides) à trois chiffres. L'écran
LCD inclut un repère à droite pour distinguer l'affichage de la concentration en gaz et de la
température. Ce repère indique également les unités d'affichage de la mesure (ppm, ppb, %, etc.)
selon le modèle de l'instrument. Une étiquette à droite de l''écran LCD indique les unités de mesure
configurées en usine pour votre application.
76 Français
à la page 87.
à la page 78) avant la prochaine utilisation.
Boîtier d'interface vers le PC - Connecteur
mâle 9 broches
Transmission de données RS-232 (TXD)
Réception de données RS-232 (RXD)
Masse
Non utilisé
Figure 2 à la page 73. Un détrompeur
