5.3 Adattatore del tubo di campionamento (opzionale)
È possibile collegare un adattatore per il tubo di campionamento modello 32051A al tubo
dell'imboccatura di entrata della cella di flusso. Questo adattatore, a sua volta, viene collegato ad un
tubo flessibile o in acciaio inossidabile da 6 mm (o ¼ di pollice) utilizzando la guarnizione in gomma
modello 32813 (o, per i tubi da 8 mm, una guarnizione in gomma modello 32814).
L'anello di tenuta garantisce il perfetto raccordo con il tubo di campionamento.

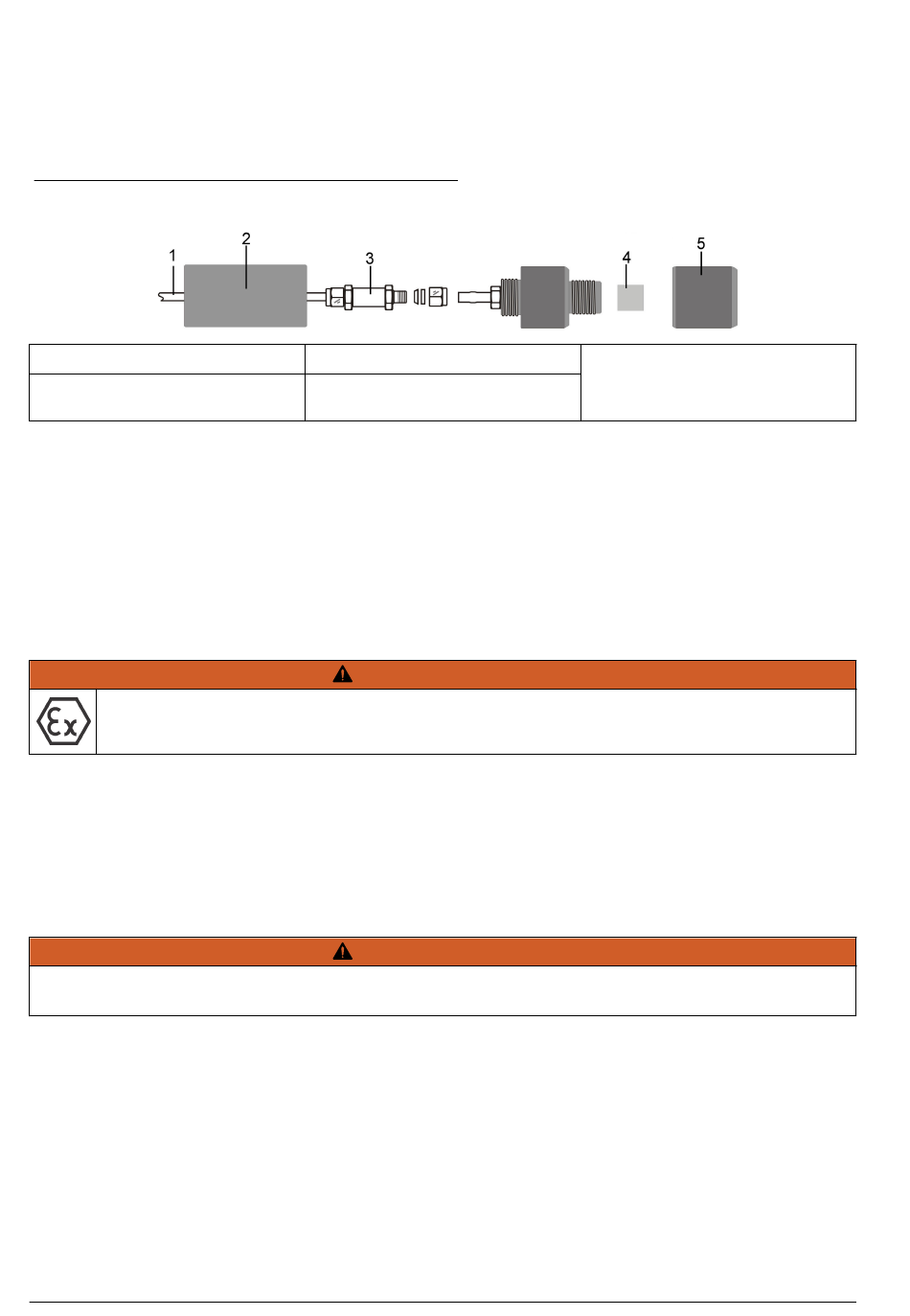

Figura 3 Adattatore del tubo di campionamento
1 Tubo di ingresso
2 Copertura
5.4 Installazione del programma WinLog97
Per installare il software WinLog97, inserire il CD fornito in dotazione nel PC e avviare il programma
d'installazione. Attenersi alle istruzioni visualizzate sullo schermo. Al termine, viene creato un nuovo
gruppo di programmi Windows dal nome Orbisphere, contenente il software e le guide.
5.5 Collegamenti
5.5.1 Batterie
Lo strumento è progettato per funzionare a batterie.
Solo la batteria al litio Exproof non ricaricabile modello 32960 può essere utilizzata con questo
strumento.
Installare la batteria al litio Exproof svitando la copertura dell'apposito vano sul lato destro dello
strumento (vedere Figura 1 a pagina 2), utilizzando una moneta o un cacciavite a lama piatta. Quindi
inserire la batteria nell'apposito alloggiamento (prima il polo positivo) e reinstallare la copertura.
Una batteria nuova ha un'autonomia di circa 60 ore. In caso di esaurimento della carica della
batteria, nell'angolo superiore sinistro del display LCD dello strumento appare un messaggio di
avvertimento LO BAT.
5.5.2 Collegamento strumento 3650Ex - PC
Rischio di esplosione. Utilizzare la scatola d'interfaccia 29122 esclusivamente nell'area sicura e mai nell'area
esplosiva.
La scatola d'interfaccia opera con alimentazione a 115 VAC o 230 VAC. Prima di collegare lo
strumento, verificare che l'alimentazione di rete fornita sia corretta. Un LED verde si accende quando
la scatola è collegata alla presa di corrente.
52 Italiano
3 Valvola di non ritorno
4 Guarnizione in gomma (2 unità
in dotazione)
A V V E R T E N Z A
A V V E R T E N Z A
5 Anello di tenuta
