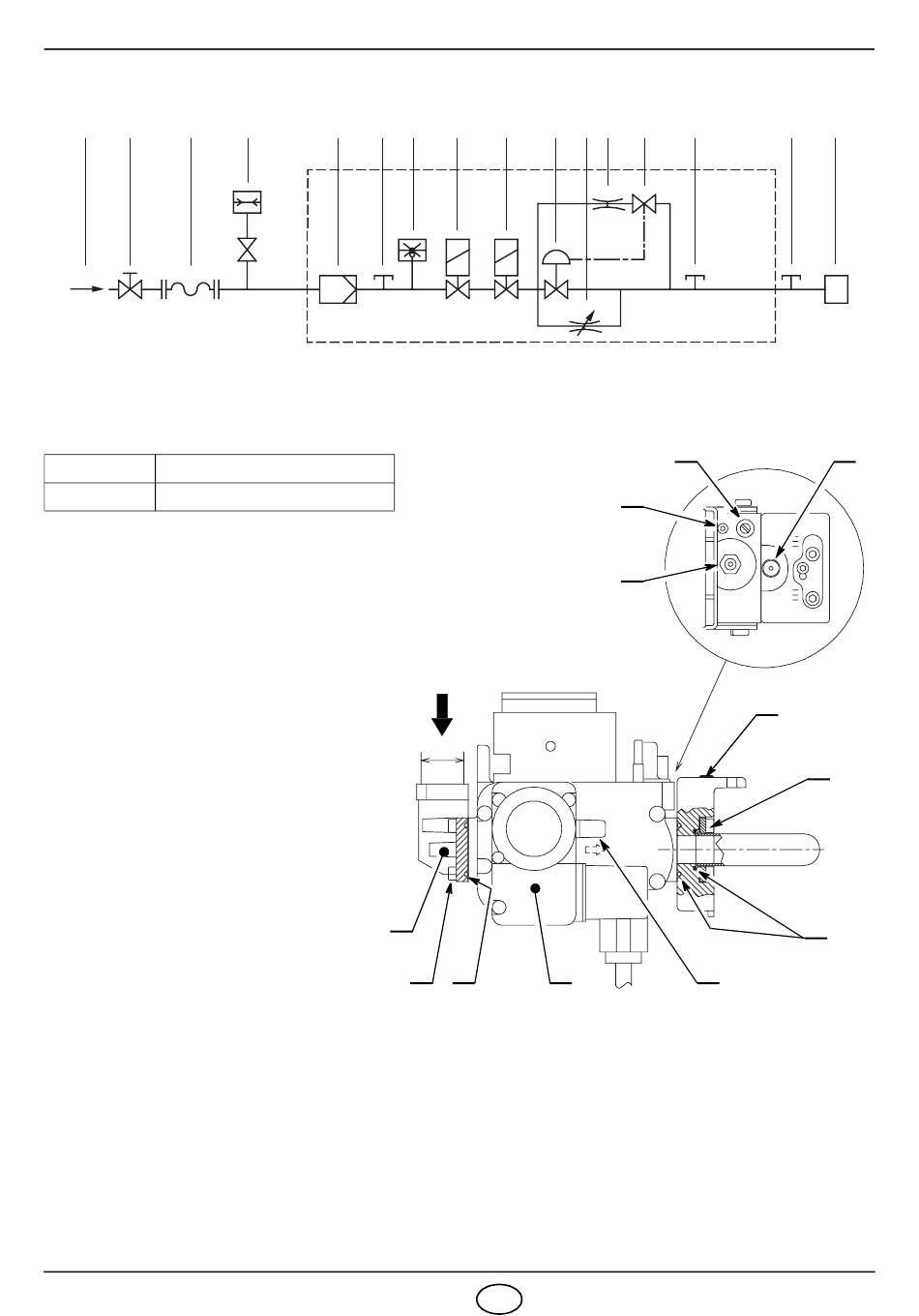

3.4 LINEA DI ALIMENTAZIONE GAS

1 2 3

3.5 RAMPA GAS

(secondo EN 676)
Tipo GB-LE 055 D01 S40
Impiego Gas naturale e GPL
COMPONENTI
Il multibloc è costituito da:
1 - Filtro
1 - Pressostato gas
1 - Stabilizzatore di pressione
2 - Valvole elettromagnetiche:
- valvola di sicurezza ad apertura rapida.
- valvola di regolazione ad apertura lenta.
LEGENDA
1 - Condotto arrivo gas
2 - Saracinesca manuale
(a carico dell'installatore)
3 - Giunto antivibrante
(a carico dell'installatore)
4 - Manometro pressione gas
(a carico dell'installatore)
5 - Filtro
6 - Pressostato gas
7 - Valvola di sicurezza
8 - Valvola di regolazione
9 - Stabilizzatore di pressione
10 - Regolazione gas di accensione
11 - Regolazione pressione / portata valvola
12 - Servoregolatore di pressione
13 - Adattatore valvola - bruciatore
14 - Flangia 90°
2925
4 5 M1 6
14
15
15 - Viti di fissaggio flangia
16 - Anelli di tenuta
M1 - Presa per la misurazione della pressione di alimen-
M2 - Presa per la misurazione della pressione dopo lo sta-
M3 - Presa per la misurazione della pressione alla testa
7 8 9 10 11
Fig. 5
1
1/2"
16 6
tazione
bilizzatore
6 I
12 M2 M3
M2
10
11
13
D4572
M1
13
D4573
M3
15
16
