Schéma Alimentation Du Gaz; Rampe Gaz - Riello RDBS0.1 Manuel D'entretien

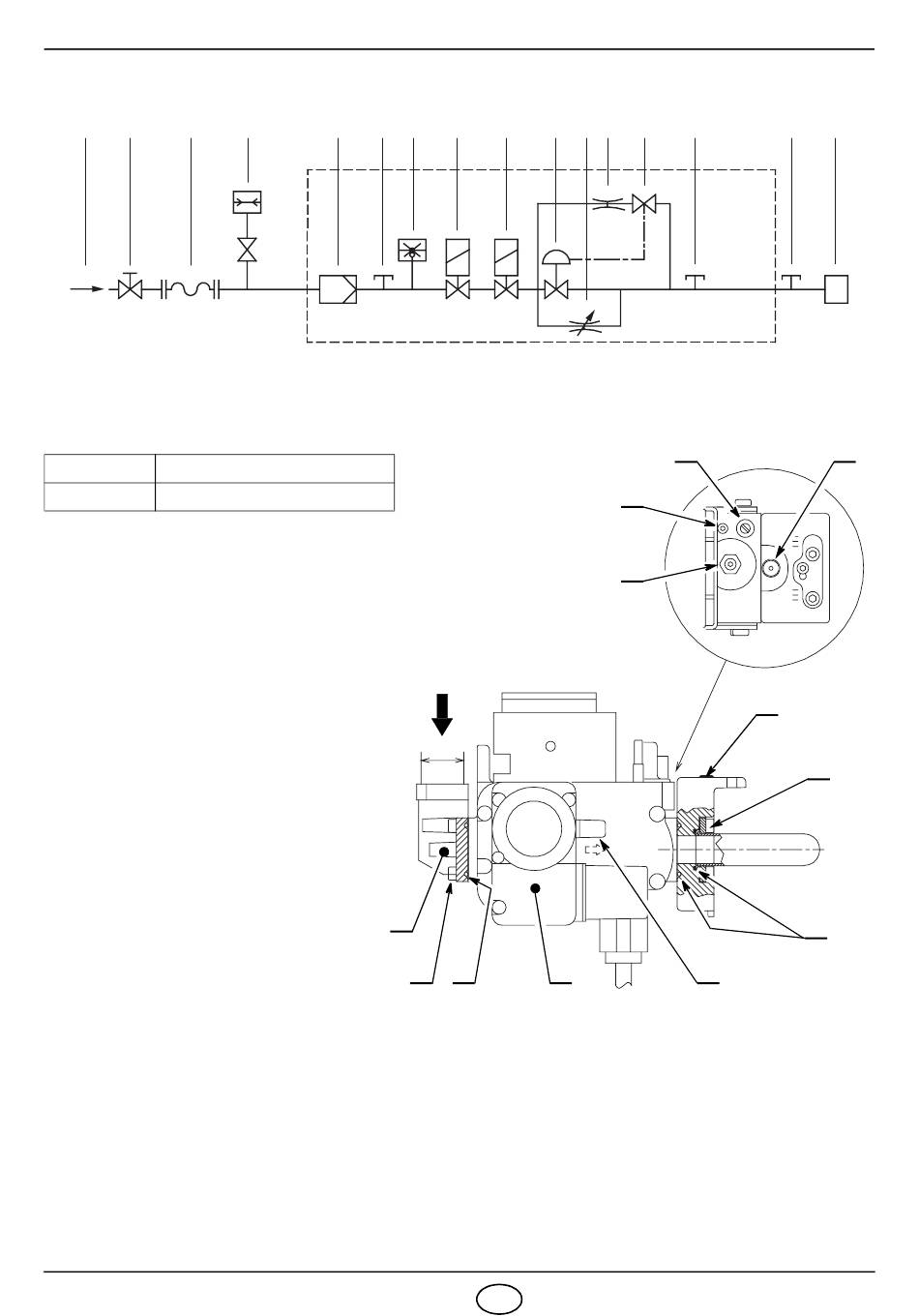

3.4 SCHEMA ALIMENTATION DU GAZ
1 2 3

3.5 RAMPE GAZ

(selon EN 676)
Type GB-LE 055 D01 S40
Emploi Gaz naturel et GPL
COMPOSANTS
Le multibloc comprend:
1 - Filtre
1 - Pressostat gaz
1 - Stabilisateur de pression
2 - Vannes électromagnétique:
- vanne de sécurité à ouverture rapide.
- vanne de régulation à ouverture lente.
LEGENDE
1 - Conduit arrivée du gaz
2 - Robinet de barrage
(à la charge de l'installateur)
3 - Joint anti-vibrations
(à la charge de l'installateur)
4 - Manomètre pression du gaz
(à la charge de l'installateur)
5 - Filtre
6 - Pressostat gaz
7 - Vanne de sécurité
8 - Vanne de réglage
9 - Stabilisateur de pression
10 - Réglage du gaz d'allumage
11 - Réglage pression/ débit vanne
12 - Servorégulateur de pression
13 - Vanne - brûleur adapter
14 - Bride 90°
2925
4 5 M1 6
14
15
15 - Vis de fixation bride
16 - Bagues d'étanchéité
M1 - Prise pour le contrôle de la pression gaz à l'alimentation
M2 - Prise pour mesurer la pression après le stabilisateur
M3 - Prise pour le contrôle de la pression à la tête
7 8 9 10 11
Fig. 5
1
1/2"
16 6
6 F
12 M2 M3
M2
10
11
13
D4572
M1
13
D4573
M3
15
16
