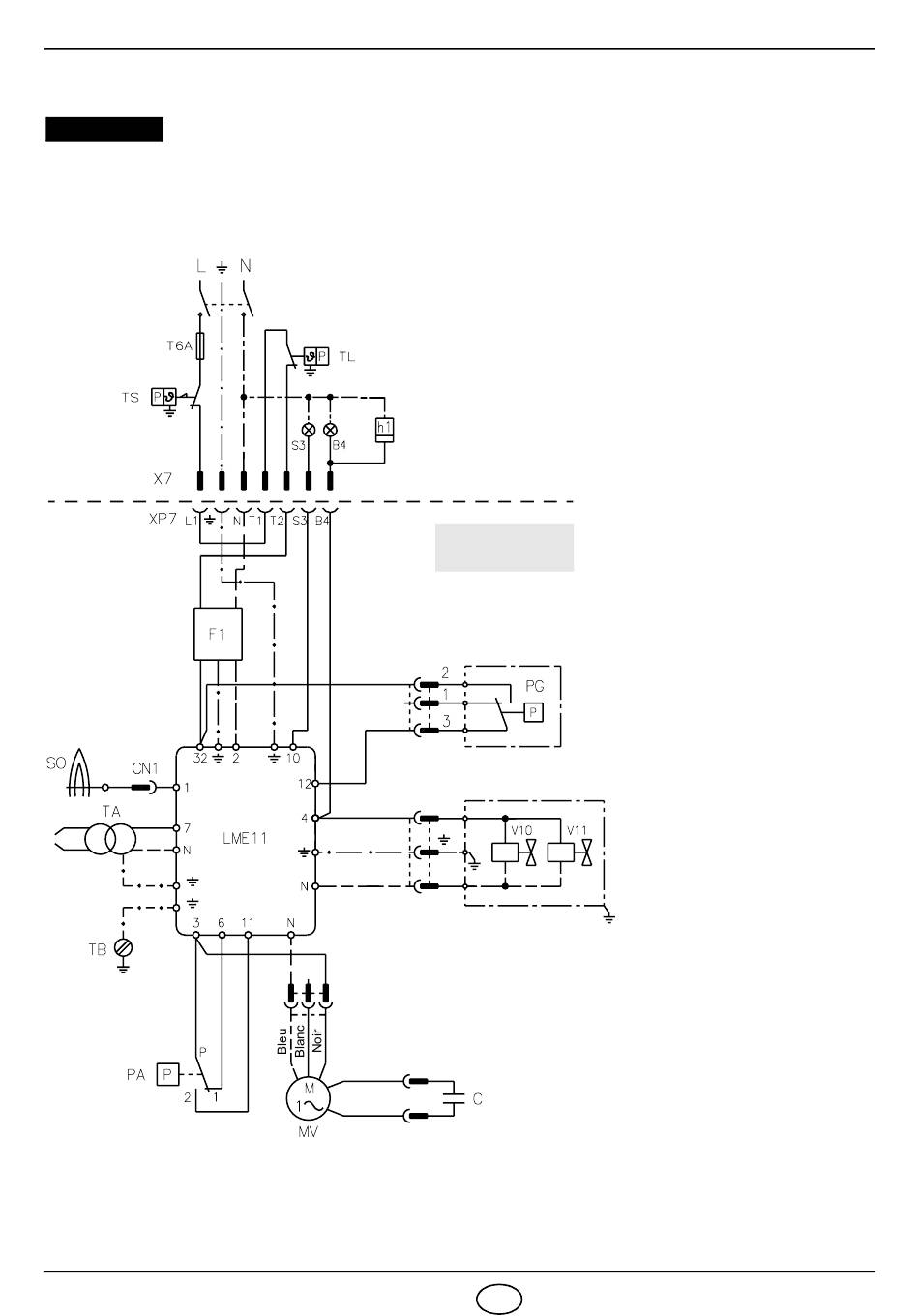

3.6 INSTALLATION ELECTRIQUE
ATTENTION
NE PAS INVERSER LE NEUTRE AVEC LA PHASE
~
50Hz - 230V
BOîTE DE CONTRÔLE
D8493
2925
NOTES :
– Section conducteurs: min. 1 mm
(Sauf des indications différentes prévues par
les normes et les lois locales).
– Les branchements électriques exécutés par
l'installateur doivent respecter le règlement en
vigueur dans le Pays.
ESSAIS:
Vérifier l'arrêt du brûleur en agissant sur les
thermostats et la mise en sécurité en débran-
chant le connecteur (CN1) placé dans le fil
rouge de la sonde d'ionisation qui se trouve à
l'extérieur de la boîte de contrôle.
REALISE
EN USINE
Marron
Bleu
Rouge
Marron
8 F
2
.
LEGENDE
B4 – Signalisation de
fonctionnement
C – Condensateur
CN1 – Connecteur
F1 – Antiparasite
H1 – Compteur horaire
MV – Moteur
PA – Pressostat air
PG – Pressostat gaz mini
S3 – Signalisation de sécurité
à distance
(230V - 0,5A max.)
SO – Sonde
TA – Transf. d'allumage
TB – Terre brûleur
TL – Thermostat limite
TS – Thermostat de sécurité
V10 – Vanne de sécurité
V11 – Vanne de réglage
X7 – Fiche 7 pôles
XP7 – Prise 7 pôles
