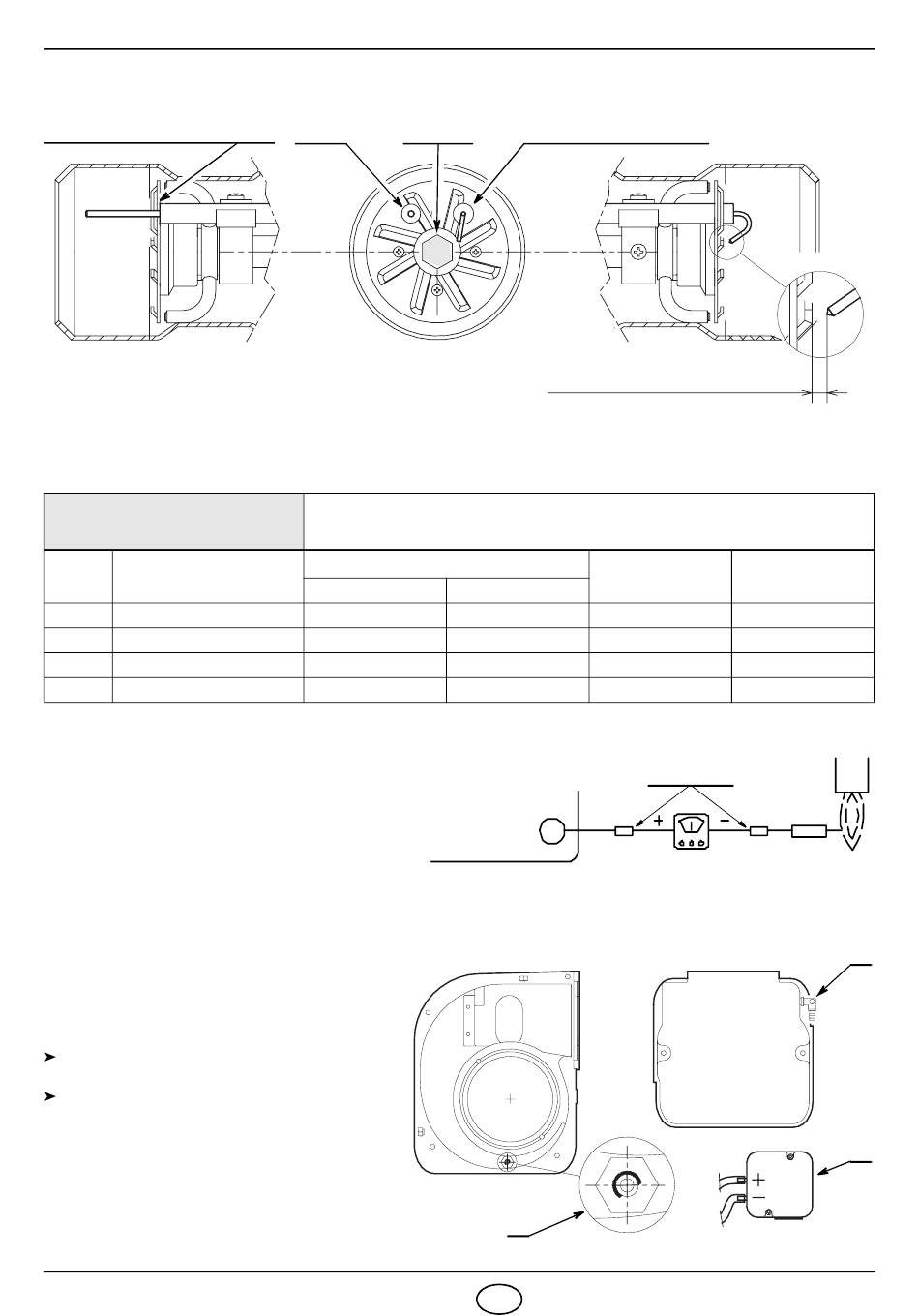

4.4 POSICIONAMIENTO SONDA - ELECTRODO
Apoye el aislador de cerámica
sobre el disco estabilizador
Sonda
D4575
4.5 CONTROL DE LA COMBUSTIÓN
Se aconseja regular el quemador de acuerdo con el tipo de gas utilizado, según las indicaciones suministradas
en la siguiente tabla:
EN 676
CO máx. teórico
2
GAS
0 % O
G 20 11,7
G 25 11,5
G 30 14,0
G 31 13,7
CORRIENTE DE IONIZACIÓN
La intensidad mínima para hacer funcionar la
caja de control es de 5 µA.
El quemador genera una intensidad muy supe-
rior, no requiriendo normalmente ningún con-
trol. Sin em bargo, si se desea medir la
corriente de ionización, abra el conector (CN1)
(ver esquema eléctrico en la pág. 8) conectado
al hilo rojo y conecte un microamperímetro.
4.6 TOMA DE PRESIÓN DE AIRE
ATENCIÓN
Si, accidentalmente, se aflojara la toma de
presión de aire (A), se aconseja orientarla cor-
rectamente, tal como muestra la figura 10.
Conecte la toma de presión de aire (A) en
la entrada (-) del presostato (C).
Conecte toma de presión de aire (B) en la
entrada (+) del presostato (C).
NOTA
En el interior de los tubos hay introducida
una membrana calibrada, situada cerca de
las tomas de presión de aire.
De sustituirse los tubos, vuelva a utilizar las
membranas antedichas.
2925
Sonda
Regulación CO
λ = 1,2
2
9,7
9,5
11,6
11,4
Difusor Electrodo de encendido
1,7
ATENCIÓN 2,5 ÷ 3,5 mm
EXCESO DE AIRE:
potencia máx. λ ð 1,2 – potencia mín. λ ð 1,3
%
2
λ = 1,3
9,0
8,8
10,7
10,5
Fig. 9
Regleta de conexión
de la caja de control
1
D4244
A
10 E
Electrodo
CO
mg/kWh
mg/kWh
ð 100
ð 100
ð 100
ð 100
Conector
D5006
Fig. 10
NO
x
ð 170
ð 170
ð 230
ð 230
Sonda
B
C
