4.7 PRESSOSTAT AIR

Effectuer le réglage du pressostat d'air après avoir effectué tous les autres réglages du brûleur avec le presso-
stat d'air réglé en début d'échelle. Lorsque le brûleur fonctionne à la puissance voulue, tourner lentement la
petite molette dans le sens contraire aux aiguilles d'une montre jusqu'a la mise en sécurité du brûleur. Tourner
ensuite la petite molette dans le sens contraire avec une valeur égale à environ 20% de la valeur réglée et con-
trôler si le brûleur démarre correctement. Si le brûleur se met de nouveau en sécurité, tourner encore un peu la
petite molette dans le sens contraire aux aiguilles d'une montre, vérifier si l'appareil se met en sécurité en
bouchant le boîtier d'aspiration.
REMARQUE: lorsque le brûleur fonctionne à la puissance minimum, il est nécessaire de régler le pressostat à
5 mbar et de vérifier si l'appareil se met en sécurité en bouchant le boîtier d'aspiration.
ATTENTION: comme le veut la norme, le pressostat d'air doit empêcher que la pression d'air descende en des-
sous de 80% par rapport à la valeur de réglage et que le CO dans les fumées dépasse 1% (10.000 ppm). Pour
s'en rendre compte, insérer un analyseur de combustion dans le conduit, fermer lentement la bouche d'aspira-
tion du ventilateur (par exemple avec un carton) et vérifier si le brûleur se met en sécurité, avant que le CO dans
les fumées ne dépasse 1%.

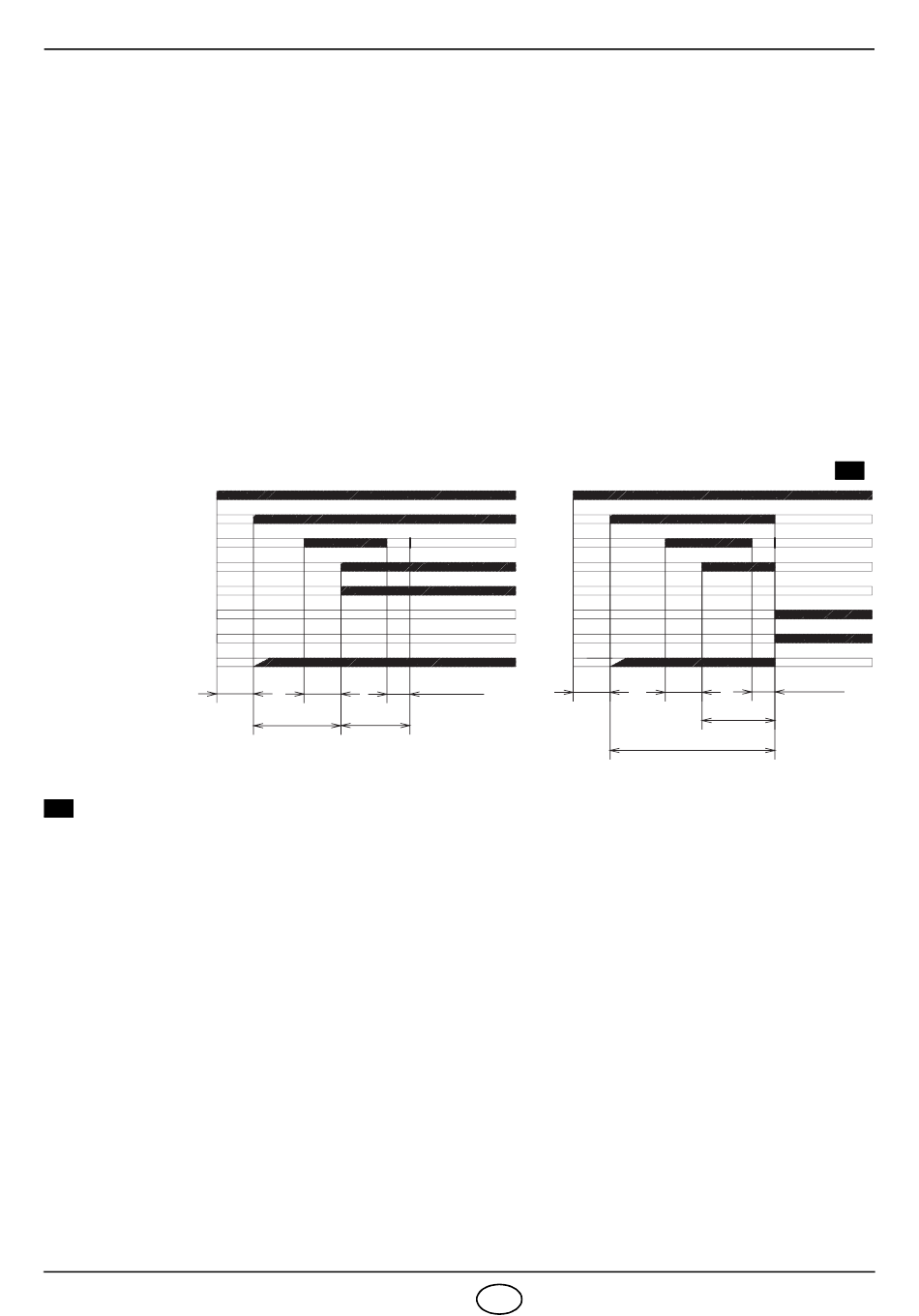

4.8 CYCLE DE DEMARRAGE
Normal
Thermostat
Moteur
Transf. d'allumage
Vanne
Signal de flamme
Sécurité
Déblocage à distance
Pressostat air
A
Signalée par le LED sur la boîte de commande et de contrôle (5, fig. 1, page 1).
Si la flamme s'éteint durant le fonctionnement, il y a mise en sécurité en moins d'une seconde.
2925
2,5s 2s
37s 3s
Mise en sécurité par défaut
d'allumage
400 ms 2,5s
11 F
A
2s 400 ms
3s
D4245
36s
