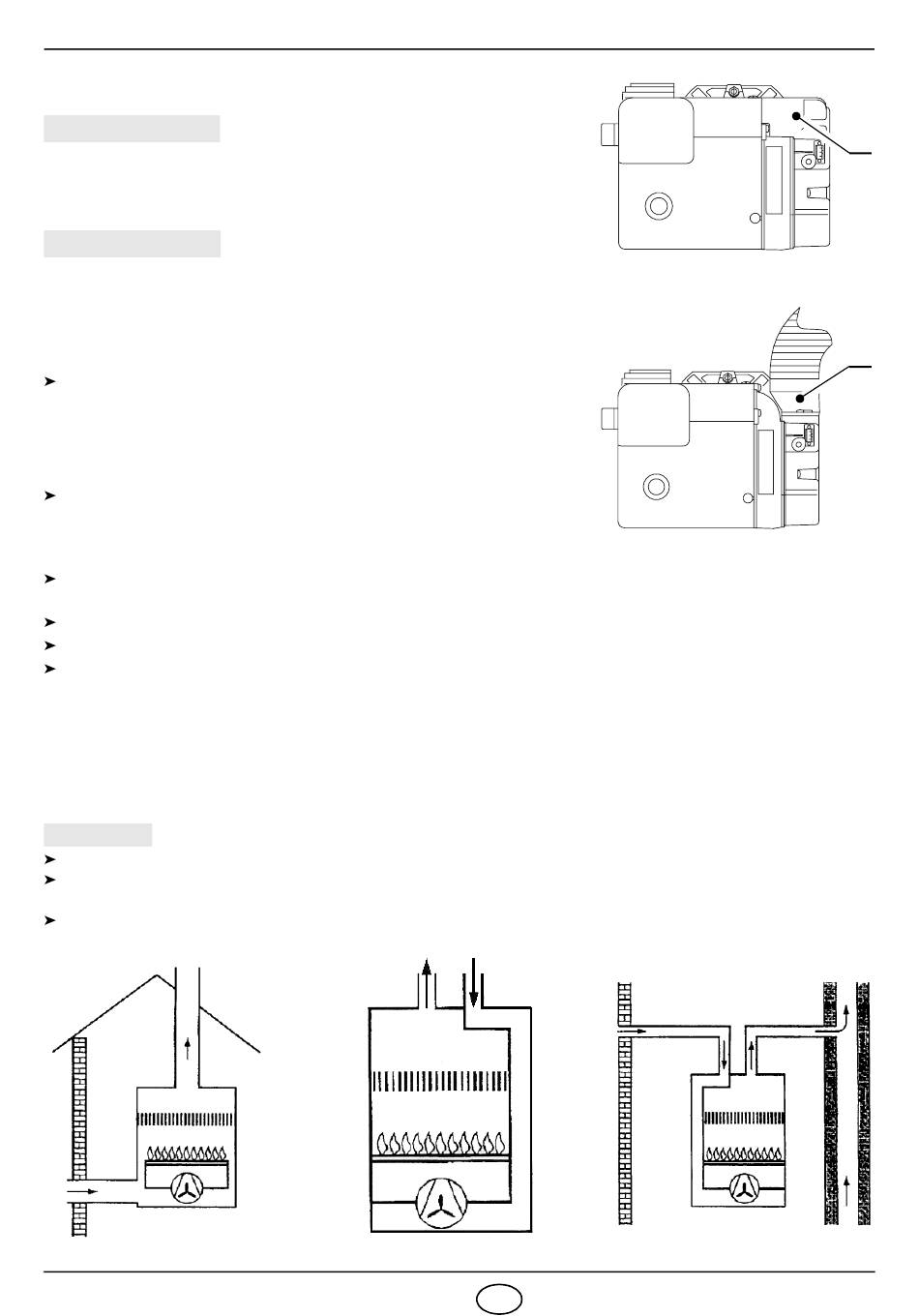

3.3 MONTAJE DEL QUEMADOR

APLICACIONES CF
En el caso de aplicación CF, se requiere una protección adicional
para la aspiración del aire, sustituyendo (A) con (B).
Dicho accesorio puede suministrarse por separado.
APLICACIONES BF
En el caso de aplicaciones BF, la alimentación del aire para la com-
bustión se realiza a través de una manguera conectada a la toma de
aire (A).
Por lo tanto, es necesario respetar los siguientes requisitos e indica-
ciones:
El tubo de aspiración del aire para la combustión debe:
- estar fijado correctamente al quemador;
- ser de material adecuado, con características de temperatura de
- 30 °C a 80 °C;
- responder a las normativas vigentes en el país de destino.
El sistema tubo-aspiración / quemador no debe permitir una pérd-
ida superior a 2 m 3 /h a 0,5 mbar:
por ejemplo, el empleo de tuberías para la evacuación del humo
bajo presión (tipo condensación) garantiza dichos requisitos.
Controle que la entrada del tubo de aspiración de aire esté situada en modo que se eviten las obstrucciones
provocadas por agentes exteriores y, de ser necesario, utilice las protecciones oportunas.
La temperatura del aire aspirado no debe superar 40 °C.
El diámetro interno mínimo del tubo debe ser de 80 mm.
La longitud máxima del tubo de aspiración puede ser de 6 metros.
Atención: la longitud disminuye si hubiera curvas en el tramo de aspiración.
Por ejemplo, utilizando una tubería con superficie interna lisa, deben considerarse las siguientes pérdidas:
- por cada curva de 45°, la longitud del tubo disminuye 0,5 m;
- por cada curva de 90°, la longitud del tubo disminuye 0,8 m.
EL QUEMADOR DEBE INSTALARSE RESPETANDO LAS APLICACIONES INDICADAS EN LAS FIGURAS
DE ABAJO.
ATENCIÓN
Por ningún motivo debe obstruirse la entrada de aire en la zona de aspiración del tubo.
El tubo no debe presentar ningún tipo de atascamiento o la posibilidad de que se cierre (válvulas, dia-
fragmas, etc.).
No hay que instalar por ningún motivo tuberías coaxiales.
S7851
2925
S7876
5 E
D4578
D4579
S7853
B
A
