4. FUNCIONAMIENTO
4.1 REGULACIÓN DE LA COMBUSTIÓN
Según la Directiva Rendimiento 92/42/CEE, la apli-
cación del quemador en la caldera, la regulación y el
ensayo tienen que ser efectuados como indicado en el
manual de instrucciones de la misma caldera, incluido
el control de la concentración de CO y CO
humos, su temperatura y la temperatura media del
agua de la caldera.
Según la potencia térmica requerida, hay que definir la
regulación del cabezal de combustión y la regulación del
registro de aire primario, según la tabla de aquí al lado.
4.2 REGULACIÓN CABEZAL DE
COMBUSTIÓN,
La regulación del cabezal de combustión puede ser
modificada por el instalador según la tabla.
Para modificar la posición del cabezal de combustión,
proceda de la siguiente manera: quite el tornillo (2),
afloje los tornillos (1) y desplace el cabezal de com-
bustión/rampa de gas (C) hasta seleccionar la pos-
ición deseada. Enrosque nuevamente el tornillo (2) en
la nueva posición y apriete los tornillos (1).
El cabezal de combustión se ajusta en fábrica en la
pos. 2.
4.3 REGULACIÓN REGISTROS DEL AIRE
El aire se regula por medio de dos registros.
REGISTRO DEL AIRE PRIMARIO (A, fig. 7)
El registro de aire primario se puede regular en dos
posiciones. Para modificar la posición del registro de
aire, proceda de la siguiente manera: quite el grupo
registro de aire secundario (B) tras haber desenroscado los tornillos (1). Afloje el tornillo (2) y gire el regis-
tro de aire primario (A) para seleccionar la posición deseada 1 ó 2. Bloquee el tornillo (2) y reinstale el
grupo registro aire secundario (B).
El registro de aire primario se ajusta en fábrica en la pos. 2.
REGISTRO DEL AIRE SECUNDARIO (B, fig. 8)
El registro de aire secundario permite completar el ajuste y se regula con el tornillo (3).

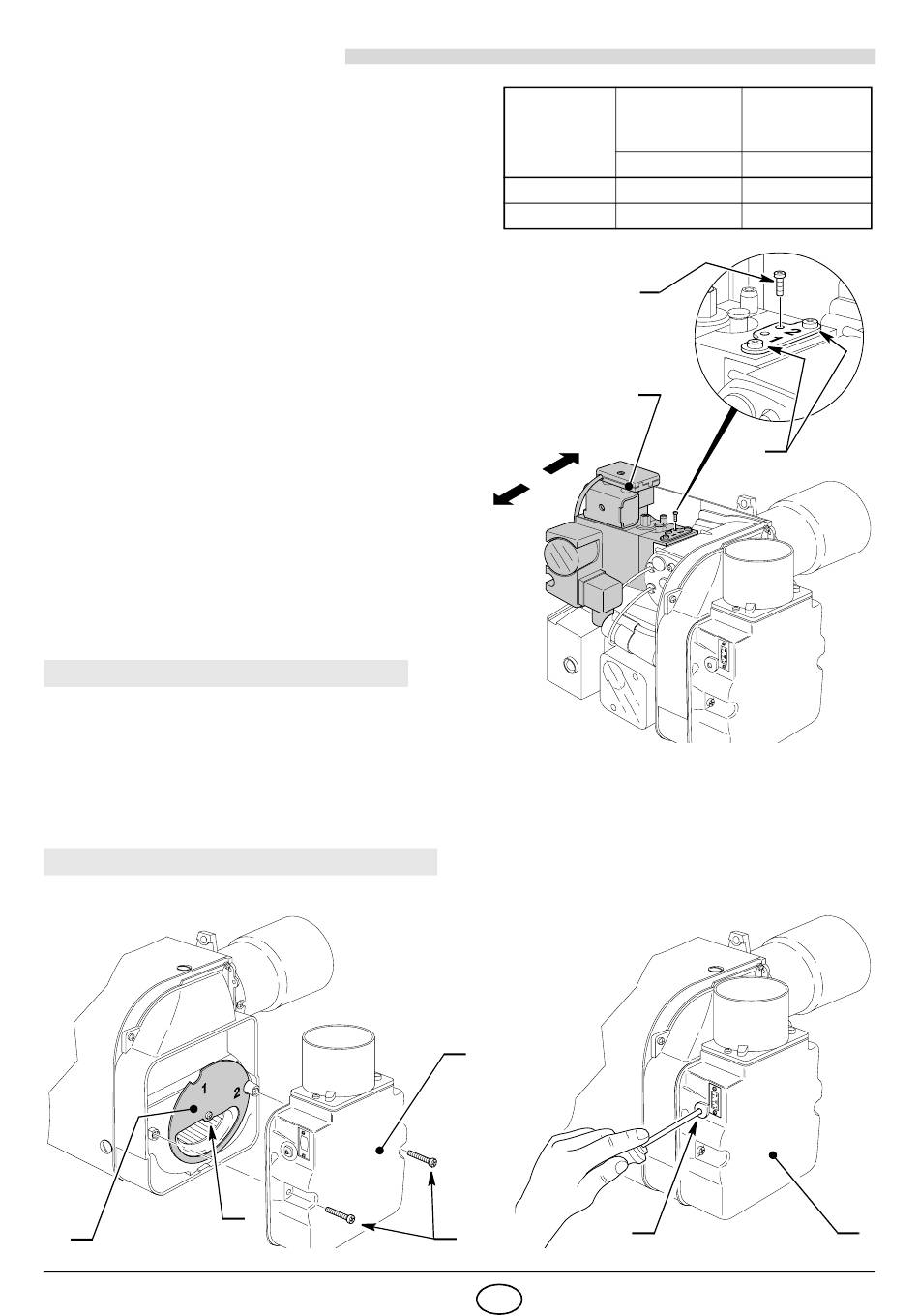

Fig. 7
