4.7 PRESSOSTATO ARIA

Eseguire la regolazione del pressostato aria dopo aver effettuato tutte le altre regolazioni del bruciatore con il
pressostato aria regolato a inizio scala. Con il bruciatore funzionante alla potenza richiesta, ruotare la manopola
lentamente in senso orario fino al blocco del bruciatore. Ruotare quindi la manopola in senso antiorario di un
valore pari a circa il 20% del valore regolato e verificare successivamente il corretto avviamento del bruciatore.
Se il bruciatore si blocca nuovamente, ruotare ancora un poco la manopola in senso antiorario, quindi, verificare
il blocco della macchina mediante l'ostruzione della bocca di aspirazione.
NOTA: Con bruciatore funzionante alla potenza minima è necessario regolare il pressostato a 5 mbar e verifi-
care il blocco della macchina mediante l'ostruzione della bocca di aspirazione.
ATTENZIONE: Per norma il pressostato aria deve impedire che la pressione dell'aria scenda al di sotto dell'
80% del valore di regolazione e che il CO nei fumi superi l' 1% (10.000 ppm). Per accertarsi di ciò, inserire un
analizzatore della combustione nel camino, chiudere lentamente la bocca di aspirazione del ventilatore (per
esempio con un cartone) e verificare che avvenga il blocco del bruciatore, prima che il CO nei fumi superi l' 1%.

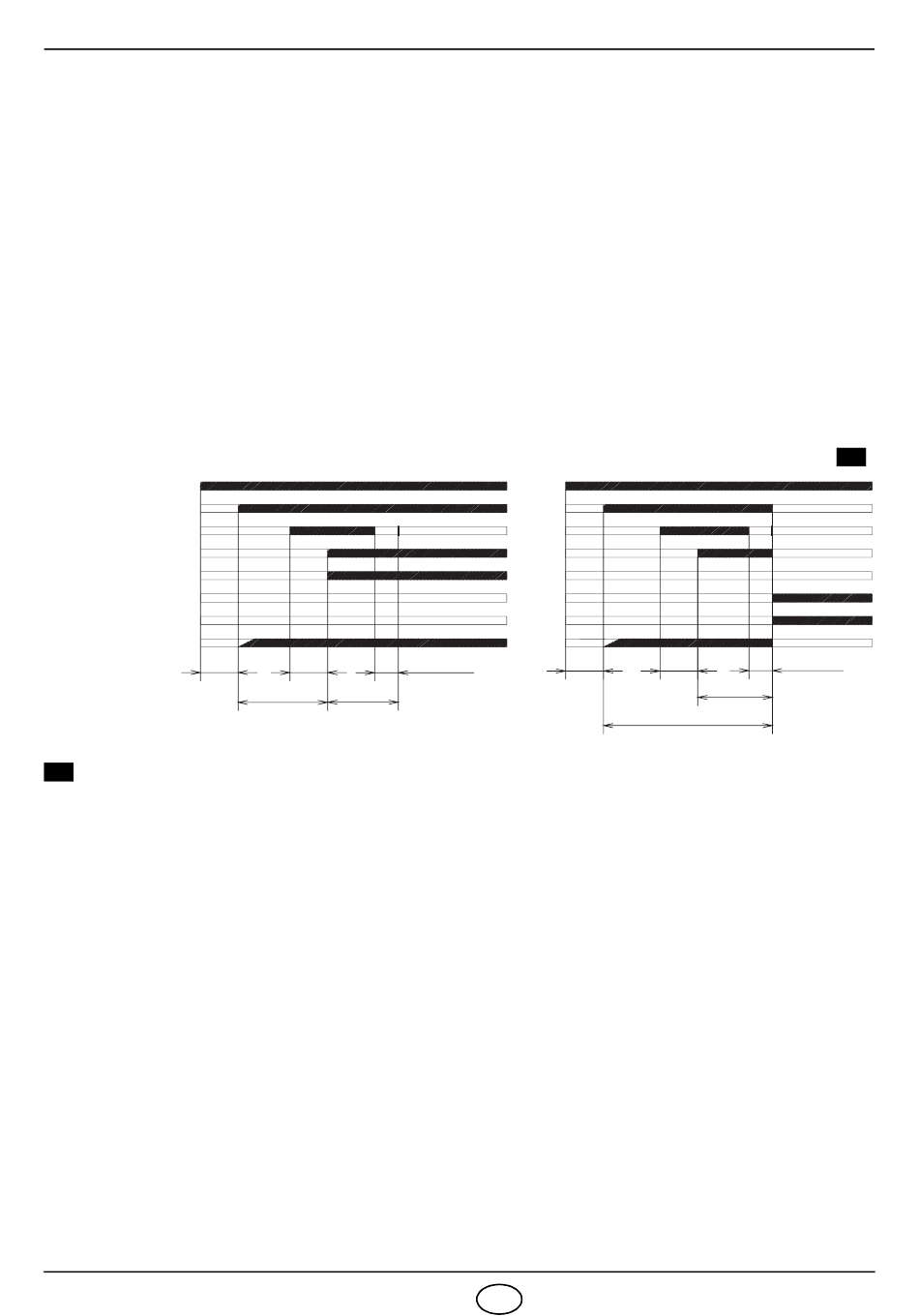

4.8 PROGRAMMA DI AVVIAMENTO

Normale
Termostato
Motore
Trasf. d'accensione
Valvola
Segnale di fiamma
Segnale di blocco
Pressostato aria
Sblocco remoto
2,5s
A
Segnalato dalla spia sull'apparecchiatura di comando e controllo (5, fig. 1, pag. 1).
Se in funzionamento la fiamma si spegne il bruciatore va in blocco entro 1 secondo.
2925
2s 400 ms
37s 3s
Blocco per mancata accensione
2,5s
11 I
A
2s 400 ms
3s
36s
D4245
