3. INSTALACION
EL QUEMADOR SE DEBE INSTALAR DE CONFORMIDAD CON LAS LEYES Y NORMATIVAS LOCALES.
PARA UNA CORRECTA APLICACIÓN BF, EL QUEMADOR DEBE INSTALARSE EN UNA CALDERA BF
ADECUADA.

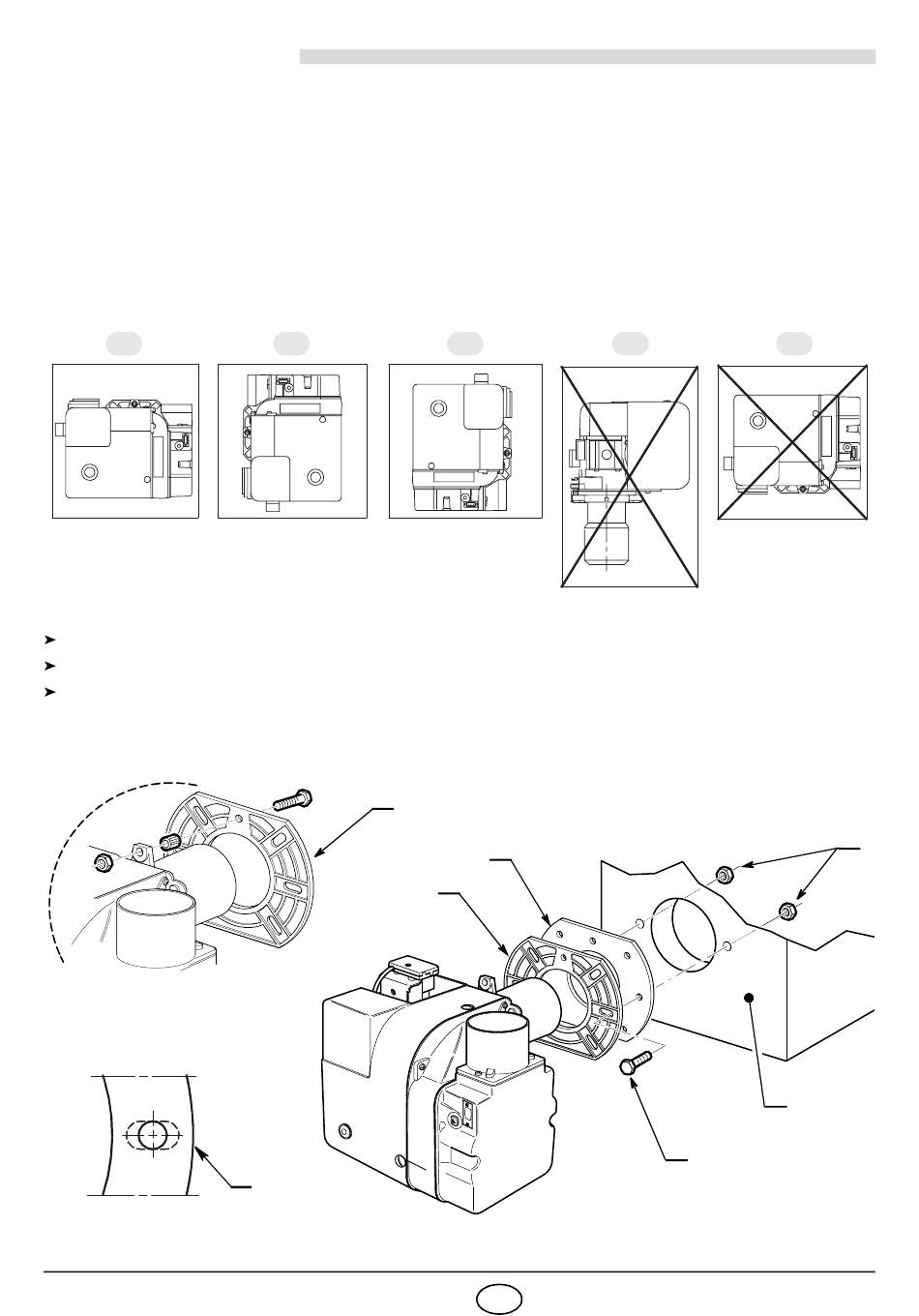

3.1 POSICIÓN DE FUNCIONAMIENTO
El quemador está preparado exclusivamente para el funcionamiento en las posiciones 1, 2 y 3.
Es conveniente escoger la instalación 1 puesto que es la única que permite el mantenimiento tal como
descrito a continuación en este manual. Las instalaciones 2 y 3 permiten el funcionamiento, pero no el
mantenimiento con enganche a la
Otra posición se debe considerar comprometente para el funcionamiento correcto del
Las instalaciones 4 y 5 están prohibidas por motivos de
1
3.2 FIJACIÓN A LA CALDERA
Para fijar la brida al quemador, es necesario colocar en la brida (1) el tornillo y dos tuercas (fig. 2).
De ser necesario, ensanche los agujeros de la junta aislante (5, fig. 3), procurando no averiarla.
Fije la brida (1) en la abertura de la caldera (4) mediante los tornillos (2) y (si fuera necesario) las tuer-
cas (3), interponiendo la junta aislante (5), (ver fig. 4).
Fig. 2
E9095
Fig. 3
D5012
2925
caldera.
2
1
5
seguridad.
3
5
1
4 E
aparato.
4 5
Fig. 4
4
2
D4581
3
E9234
