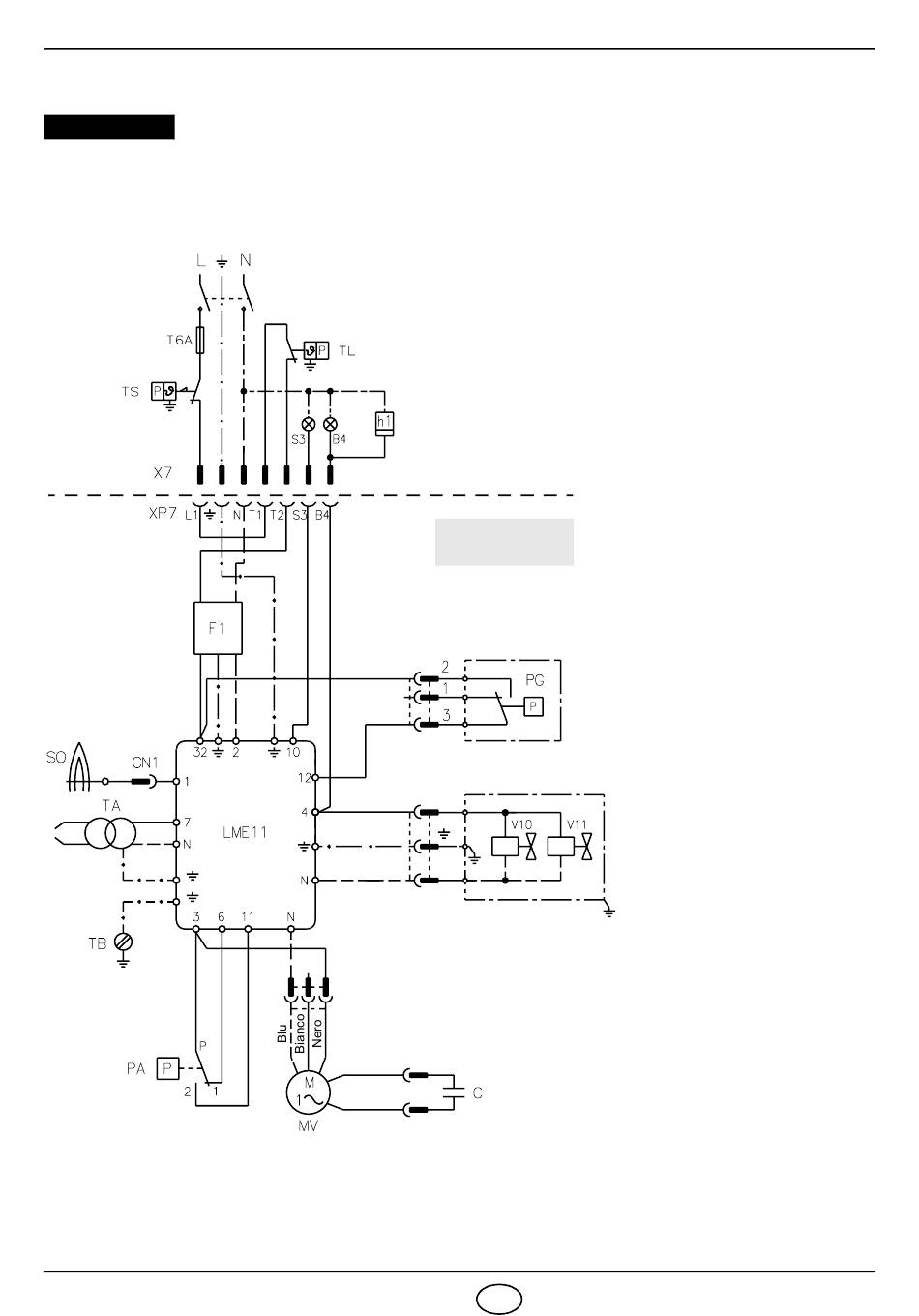

3.6 COLLEGAMENTI ELETTRICI

ATTENZIONE
NON SCAMBIARE IL NEUTRO CON LA FASE
~
50Hz - 230V
APPARECCHIATURA
D8493
2925
NOTE:
– Sezione dei conduttori: min. 1 mm
(Salvo diverse indicazioni di norme e leggi locali).
– I collegamenti elettrici eseguiti dall'installatore
devono rispettare le norme vigenti nel paese.
COLLAUDO:
Verificare l'arresto del bruciatore aprendo i ter-
mostati ed il blocco aprendo il connettore (CN1)
inserito nel filo rosso della sonda, posto all'ester-
no dell'apparecchiatura.
ESEGUITO
IN FABBRICA
Marrone
Blu
Rosso
Marrone
8 I
2
.
LEGENDA
B4 – Segnalazione funziona-
mento
C – Condensatore
CN1 – Connettore sonda
F1 – Filtro antidisturbo
H1 – Contaore
MV – Motore
PA – Pressostato aria
PG – Pressostato gas minima
S3 – Segnalazione di blocco
a distanza
(230V - 0,5A max.)
SO – Sonda di ionizzazione
T6A – Fusibile
TA – Trasformatore di
accensione
TB – Terra bruciatore
TL – Termostato di limite
TS – Termostato di sicurezza
V10 – Valvola di sicurezza
V11 – Valvola di regolazione
X7 – Spina 7 poli
XP7 – Presa 7 poli
