3.3 MONTAGGIO DEL BRUCIATORE

APPLICAZIONI CF
Nel caso di applicazione CF, una protezione aggiuntiva per l'aspirazi-
one dell'aria è necessaria sostituendo (A) con (B).
Questo accessorio può essere fornito separatamente.
APPLICAZIONI BF
Nel caso di applicazione BF, l'alimentazione dell'aria per la com-
bustione avviene attraverso un tubo flessibile collegato alla presa
d'aria (A).
E' necessario, per tanto, rispettare i seguenti requisiti ed indicazi-
oni:
Il tubo di aspirazione dell'aria comburente deve essere:
- ben fissato al bruciatore;
- di materiale idoneo, con caratteristiche di temperatura da - 30
°C a 80 °C;
- in accordo con eventuali requisiti normativi vigenti nel paese
di destinazione.
Il sistema tubo-aspirazione / bruciatore non deve permettere
una perdita superiore a 2 m
ad esempio, l'utilizzo di tubazioni per evacuazioni dei fumi in
pressione (tipo condensazione) garantisce i suddetti requisiti.
Assicurarsi che l'ingresso del tubo di aspirazione aria sia posizionato in modo da evitare ostruzioni provocate
da agenti esterni e se necessario é opportuno utilizzare protezioni adeguate.
La temperatura dell'aria aspirata non deve superare 40 °C.
Il diametro interno minimo del tubo deve essere 80 mm.
La lunghezza massima del tubo di aspirazione può essere di 6 metri.
Attenzione: la lunghezza si riduce nel caso in cui siano presenti curve nel tratto di aspirazione.
Per esempio utilizzando una tubazione con superficie interna liscia si devono considerare le seguenti perdite:
- per ogni curva da 45° la lunghezza del tubo si riduce di 0,5 m;
- per ogni curva da 90° la lunghezza del tubo si riduce di 0,8 m.

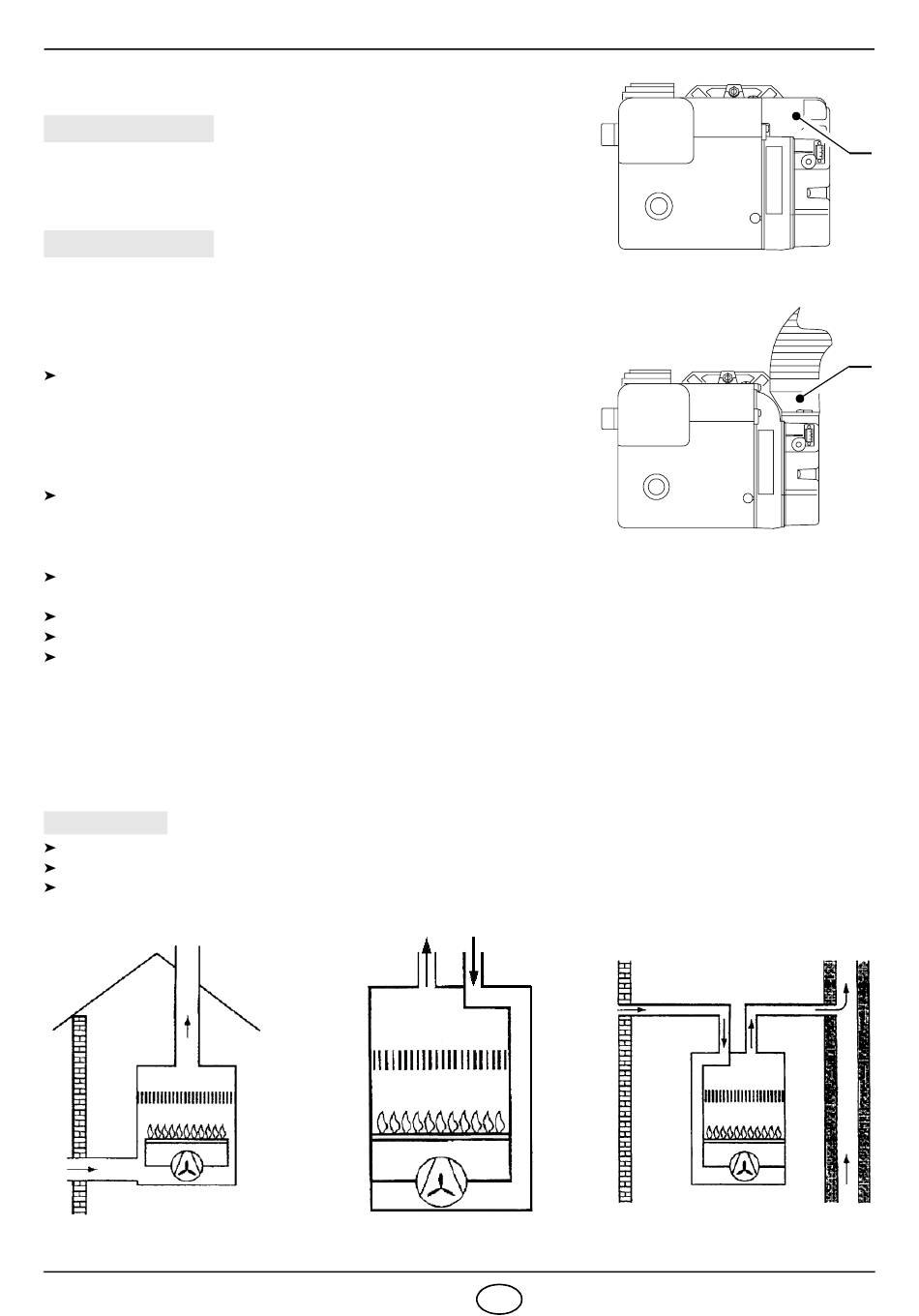

IL BRUCIATORE DEVE ESSERE INSTALLATO RISPETTANDO LE APPLICAZIONI RIPORTATE NELLE
FIGURE SOTTOSTANTI.
ATTENZIONE
Per nessun motivo deve essere ostruita l'entrata dell'aria nella zona di aspirazione tubo.
Il tubo non deve avere alcun tipo di occlusione o possibilità di chiusura (valvole, diaframmi etc...).
Per nessun motivo devono essere installate tubazioni coassiali.
