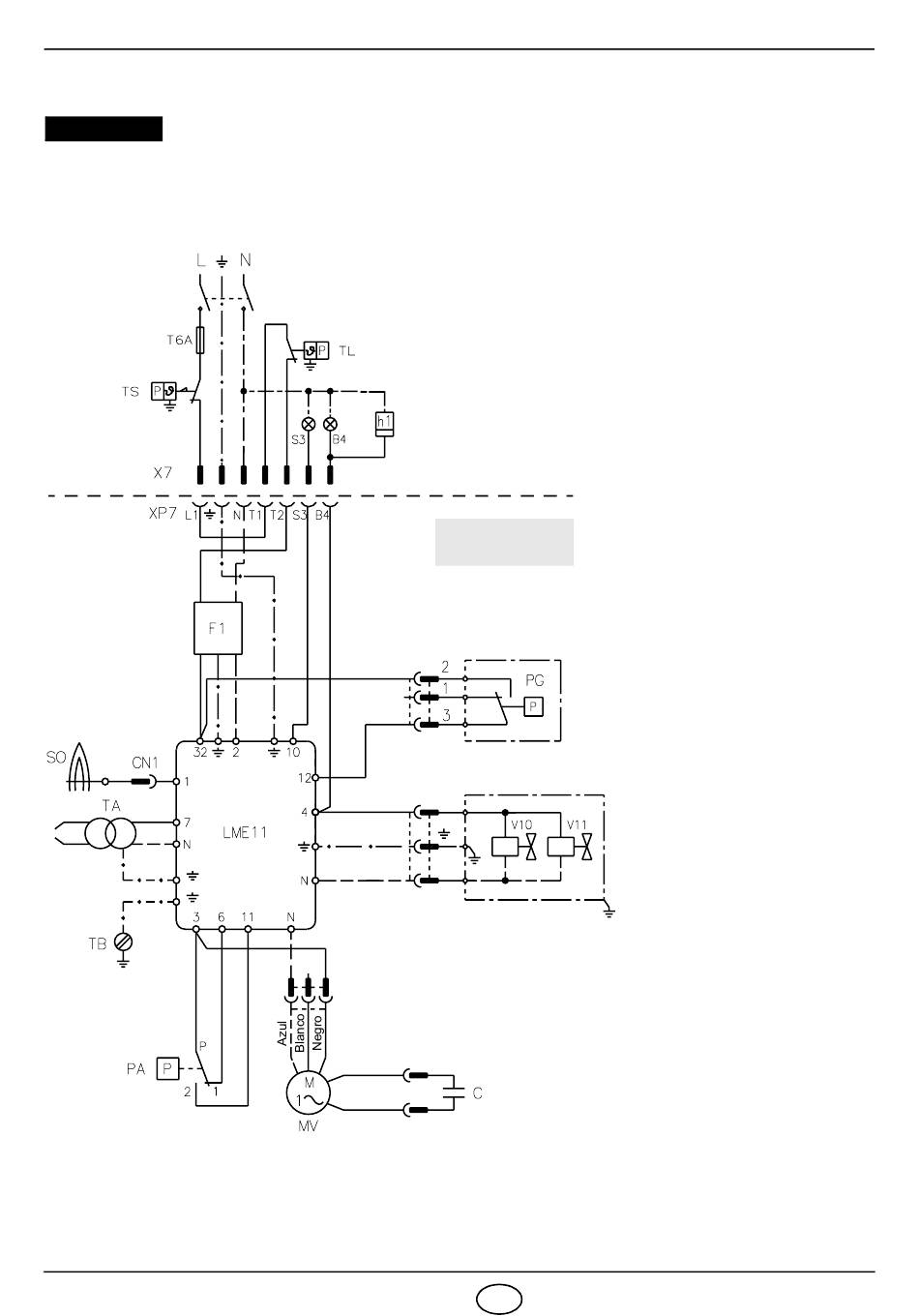

3.6 INSTALACIÓN ELÉCTRICA
ATENCIÓN
NO INTERCAMBIE EL NEUTRO CON LA FASE
~
50Hz - 230V
CAJA DE CONTROL
D8493
2925
NOTAS:
– Sección de los conductores: 1 mm
(Salvo indicaciones diferentes de normas y
leyes locales).
– Las conexiones eléctricas efectuadas por el
instalador deben cumplir la normativa vigente
en el país.
ENSAYO:
Controle que el quemador se apague abriendo
el termóstato de la caldera, y controle el
bloqueo abriendo el conector (CN1) conectado
en el hilo rojo de la sonda, situado afuera de la
caja de control.
EJECUTADA
EN FÁBRICA
Marrón
Azul
Rojo
Marrón
8 E
2
mín.
LEYENDA
B4 – Señalización de
funcionamiento
C – Condensador
CN1 – Conector
F1 – Filtro antiinterferencias
radio
H1 – Cuentahoras
MV – Motor
PA – Presóstato aire
PG – Presóstato gas de
mínima
S3 – Señalización de blo-
queo a distancia
(230V - 0,5A max.)
SO – Sonda
T6A – Fusible
TA – Transformador de
encendido
TB – Tierra quemador
TL – Termostato de
regulación
TS – Termostato de
seguridad
V10 – Electroválvula de
seguridad
V11 – Electroválvula de
regulación
X7 – Conector macho 7
contactos
XP7 – Conector hembra 7
contactos
