3.

INSTALLATION

LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS LOCALES.
POUR QUE L'APPLICATION SOIT CORRECTE, LE BRÛLEUR DOIT ÊTRE INSTALLÉ SUR UNE
CHAUDIÈRE BF APPROPRIÉE.

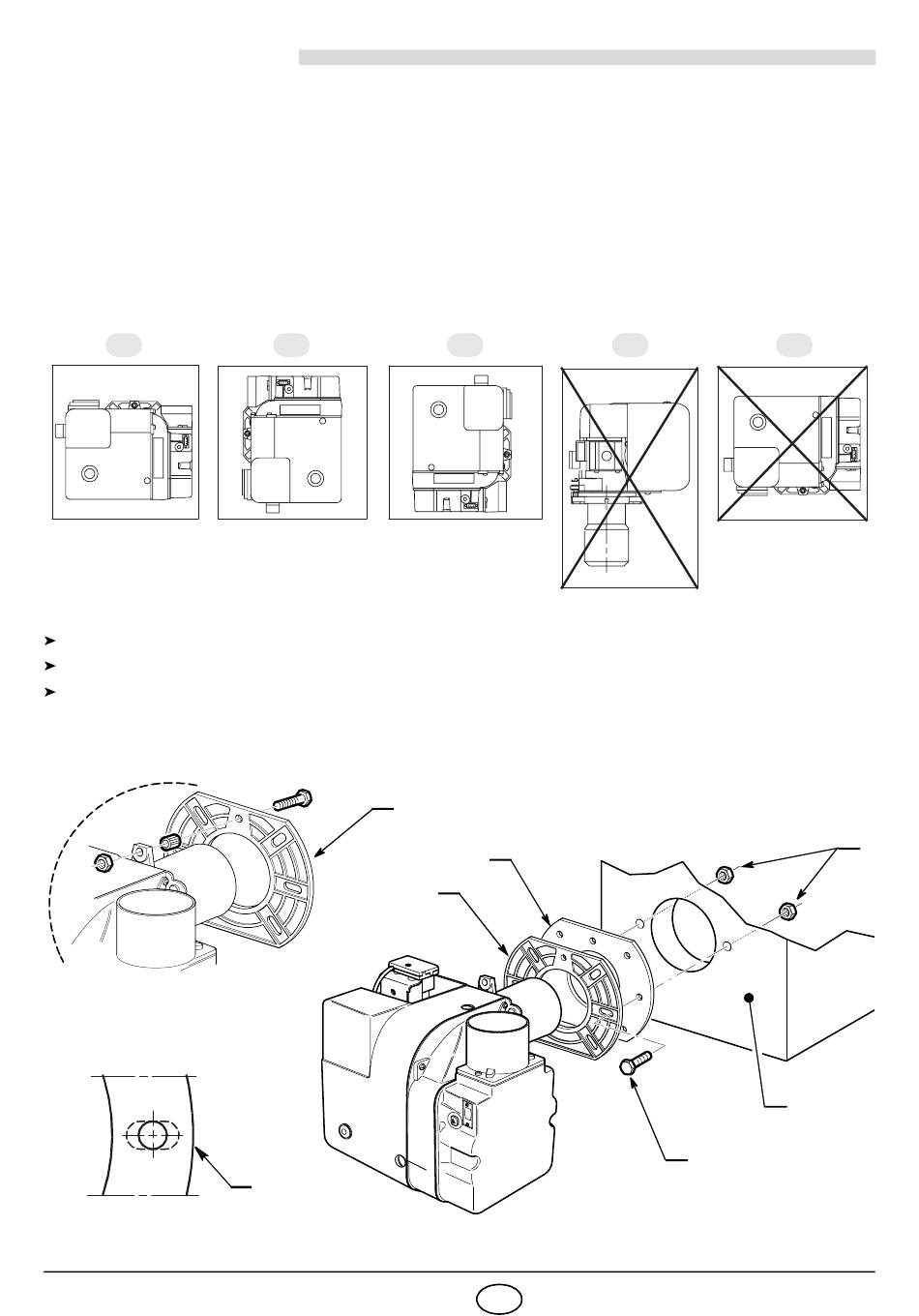

3.1 POSITION DE FONCTIONNEMENT

Le brûleur n'est prévu que pour fonctionner dans les positions 1, 2 et 3.
L'installation 1 est la plus appropriée car c'est la seule qui permet d'effectuer l'entretien comme décrit plus
loin dans ce manuel. Les installations 2 et 3 permettent le fonctionnement mais pas l'entretien avec l'ac-
crochage à la chaudière.
Toute autre position risque de compromettre le bon fonctionnement de l'appareil.
Les installations 4 et 5 sont interdites pour des motifs de sécurité.
1
3.2 FIXATION A LA CHAUDIERE
Pour fixer la bride au brûleur, introduire la vis et les deux boulons dans la bride (1, fig. 2).
Si nécessaire, élargir les trous de l'écran isolant (5, fig. 3) en veillant à ne pas l'abîmer.
Fixer sur la plaque de la chaudière (4) la bride (1) par l'intermédiaire des vis (2) et (si nécessaire) des
écrous (3) en interposant le joint isolant (5), (voir fig. 4).
Fig. 2
E9095
Fig. 3
D5012
2925
2
1
5
3
5
1
4 F
4 5
Fig. 4
4
2
D4581
3
E9234
