3.3 MONTAGE DU BRULEUR
APPLICATIONS CF
S'il s'agit d'une application CF, une protection supplémentaire pour
l'aspiration de l'air est nécessaire en remplaçant la prise (A) par la
prise (B). Cet accessoire peut être fourni à part.
APPLICATIONS BF
S'il s'agit d'une application BF, l'alimentation de l'air pour la combus-
tion a lieu grâce à un tuyau flexible relié à la prise d'air (A).
Il est donc nécessaire de respecter les conditions et indications
suivantes:
Le tuyau d'aspiration de l'air comburant doit être:
- bien fixé au brûleur;
- constitué d'un matériau approprié qui résiste à des tempéra-
tures entre - 30 et 80°C;
- conforme aux normes éventuelles en vigueur dans le pays où
le brûleur est installé.
Le système tuyau-aspiration/ brûleur ne doit pas permettre une
fuite supérieure à 2 m
l'utilisation par exemple de tuyaux pour l'évacuation des fumées
sous pression (condensation) garantit ces conditions.
S'assurer que l'entrée du tuyau d'aspiration de l'air soit placée afin d'éviter toute obstruction due à des
agents externes et utiliser des protections adéquates si nécessaire;
La température de l'air aspiré ne doit pas dépasser 40°C;
Le diamètre intérieur minimum du tuyau doit être de 80 mm;
La longueur max. du tuyau d'aspiration peut être de 6 mètres.
Attention: la longueur se réduit s'il y a des coudes dans le tronçon d'aspiration.
Il faut considérer les fuites suivantes en utilisant par exemple un tuyau dont l'intérieur est lisse:
- pour chaque coude de 45°, la longueur du tuyau se réduit de 0,5 m;
- pour chaque coude de 90°, la longueur du tuyau se réduit de 0,8 m.

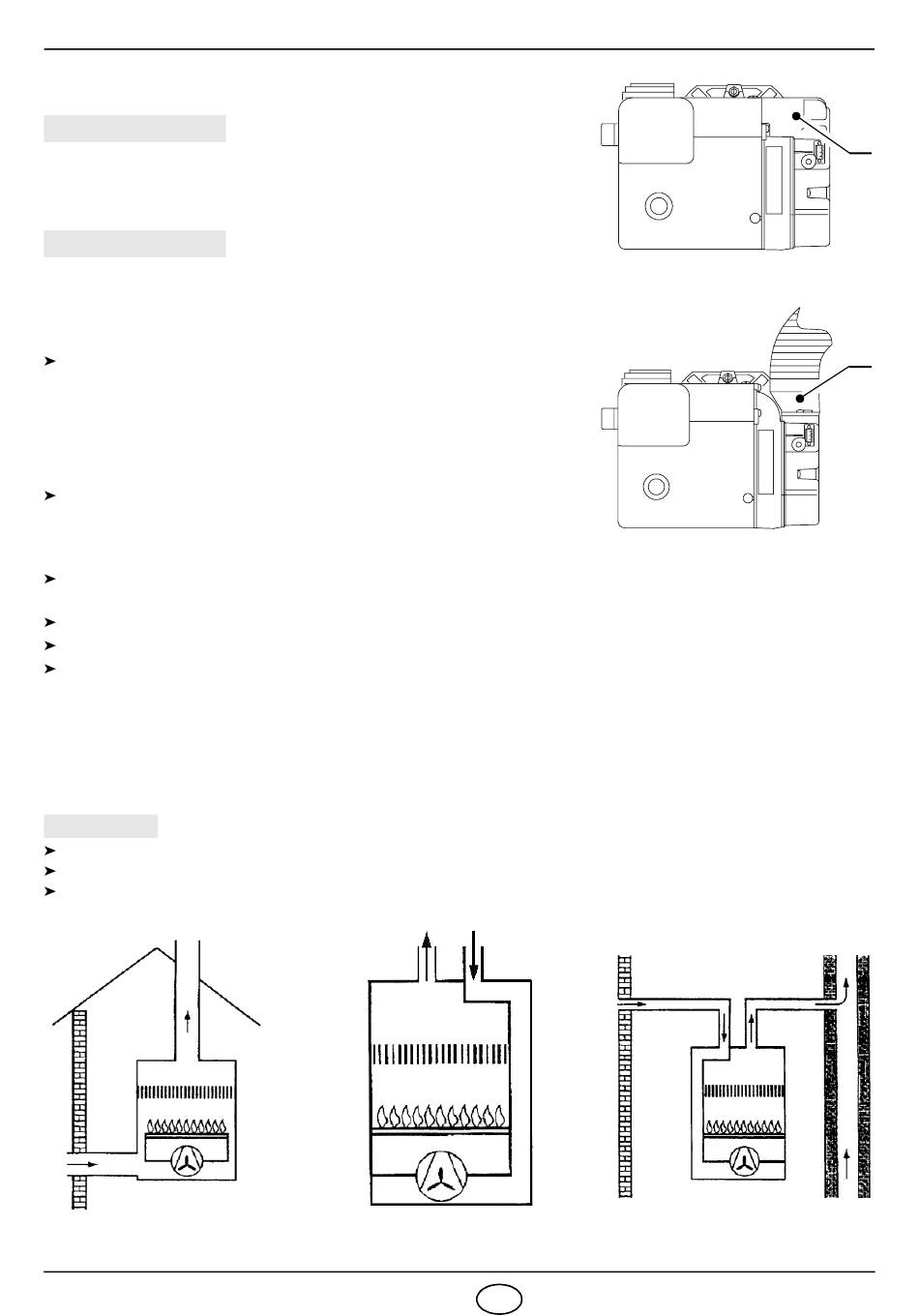

LE BRÛLEUR DOIT ÊTRE INSTALLÉ EN RESPECTANT LES APPLICATIONS REPORTÉES SUR LES FIG-
URES CI-DESSOUS.
ATTENTION
Ne boucher en aucun cas l'entrée de l'air dans la zone d'aspiration du tuyau.
Il ne doit y avoir aucun obstacle ni possibilité de fermeture (vannes, diaphragmes, etc.) dans le tuyau.
N'installer en aucun cas des tuyaux coaxiaux.
S7851
2925
3
/h à 0,5 mbar:
S7876
D4578
D4579
5 F
S7853
B
A
