FONCTIONNEMENT

4.1 REGLAGE DE LA COMBUSTION
Conformément à la Directive rendement 92/42/CEE, le
montage du brûleur sur la chaudière, le réglage et l'essai
doivent être effectués en suivant le manuel de la
chaudière, y compris en ce qui concerne le contrôle de la
concentration de CO et CO
pérature et celle moyenne de l'eau de la chaudière.
Il faut définir le réglage de la tête de combustion et
celui du volet d'air primaire selon la puissance ther-
mique voulue, en se référant au tableau ci-contre.

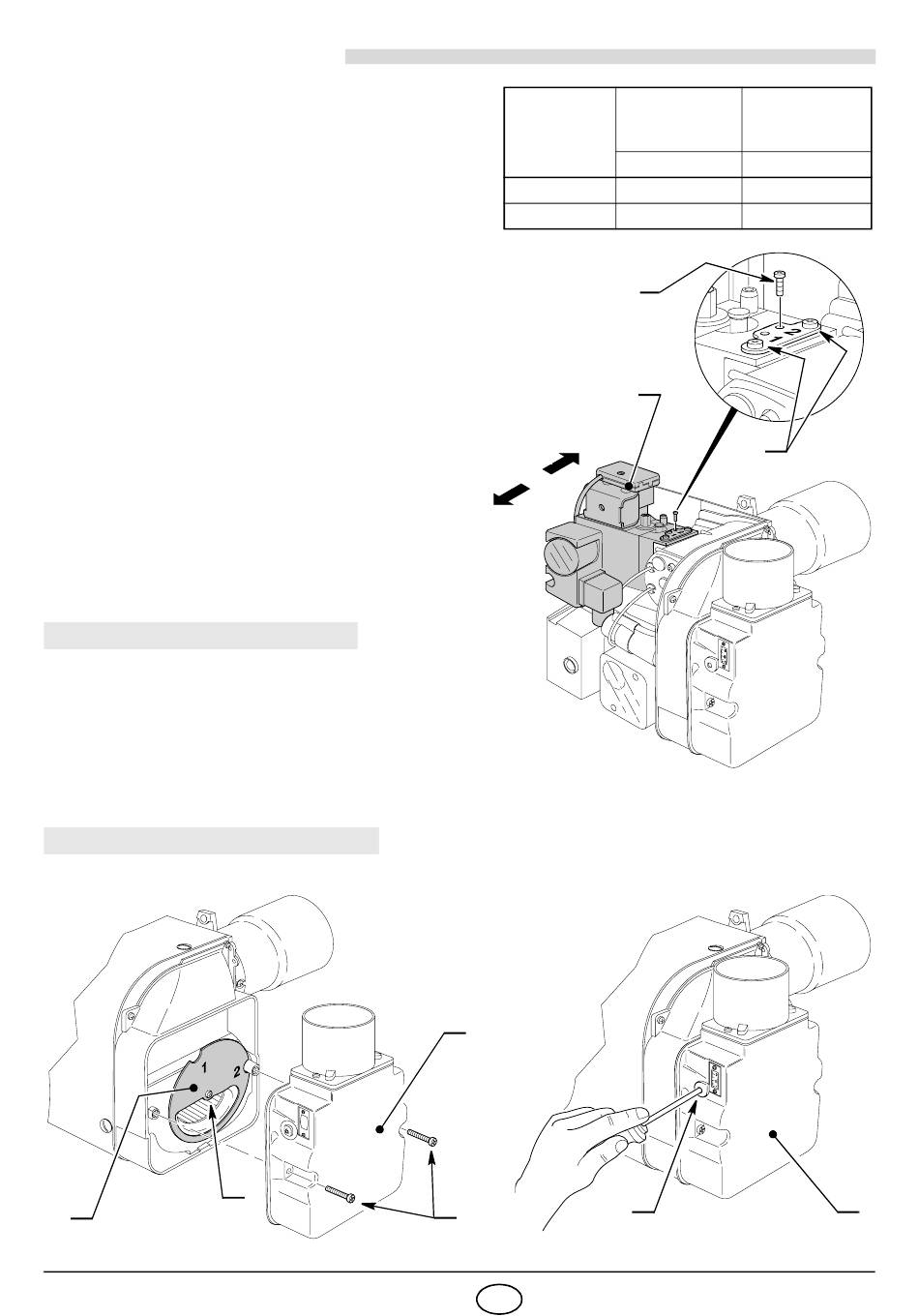

4.2 REGLAGE TETE DE COMBUSTION,
(voir fig. 6)
Le réglage de la tête de combustion peut être modifié par
l'installateur selon le tableau.
Procéder comme suit pour modifier la position de la tête
de combustion: enlever la vis (2), desserrer les vis (1) et
déplacer la tête de combustion/ groupe rampe (C) pour
sélectionner la position voulue. Revisser la vis (2) dans la
nouvelle position et bloquer les vis (1).
La tête de combustion est réglée en usine sur la
position 2.
4.3 REGLAGE VOLETS D'AIR
L'air se règle à l'aide des deux volets.
VOLET D'AIR PRIMAIRE (A, fig. 7)
Le volet d'air primaire peut être réglé sur deux positions.
Procéder comme suit pour modifier la position du volet
d'air: enlever le groupe du volet d'air secondaire (B)
après avoir dévissé les vis (1). Desserrer la vis (2) et
tourner le volet d'air primaire (A) afin de sélectionner la
position voulue 1 ou 2. Bloquer la vis (2) et remonter le
groupe du volet d'air secondaire (B).
Le volet d'air primaire est réglé en usine sur la pos. 2.
VOLET D'AIR SECONDAIRE (B, fig. 8)
Le volet d'air secondaire permet de compléter le réglage et se règle en agissant sur la vis (3).
