5.14 - Branchements électriques:
généralités
f
ATTENTION!!! La sécurité électrique de l'appareil
n'est atteinte que lorsque celui-ci est correctement
branché à une installation de mise à la terre efficace
et effectuée conformément aux normes de sécurité
en vigueur. En cas de doute, demander un contrôle
soigné de l'installation électrique de la part d'un
technicien professionnellement qualifié.
f
ATTENTION!!! Faire vérifier par un technicien
professionnellement qualifié que le système
électrique est approprié à la puissance électrique,
indiquée sur la plaque signalétique,requise par
l'appareil.
d
L'utilisation d'adaptateurs, prises multiples,
rallonges,etc... est interdite.
l
Le branchement de l'appareil au courant électrique
doit être effectué avec un câble électrique tripolaire,
à double isolation, de section minimale 1,5 mm² et
résistant à une température minimale de 70°C.
C
C
020025.01.009

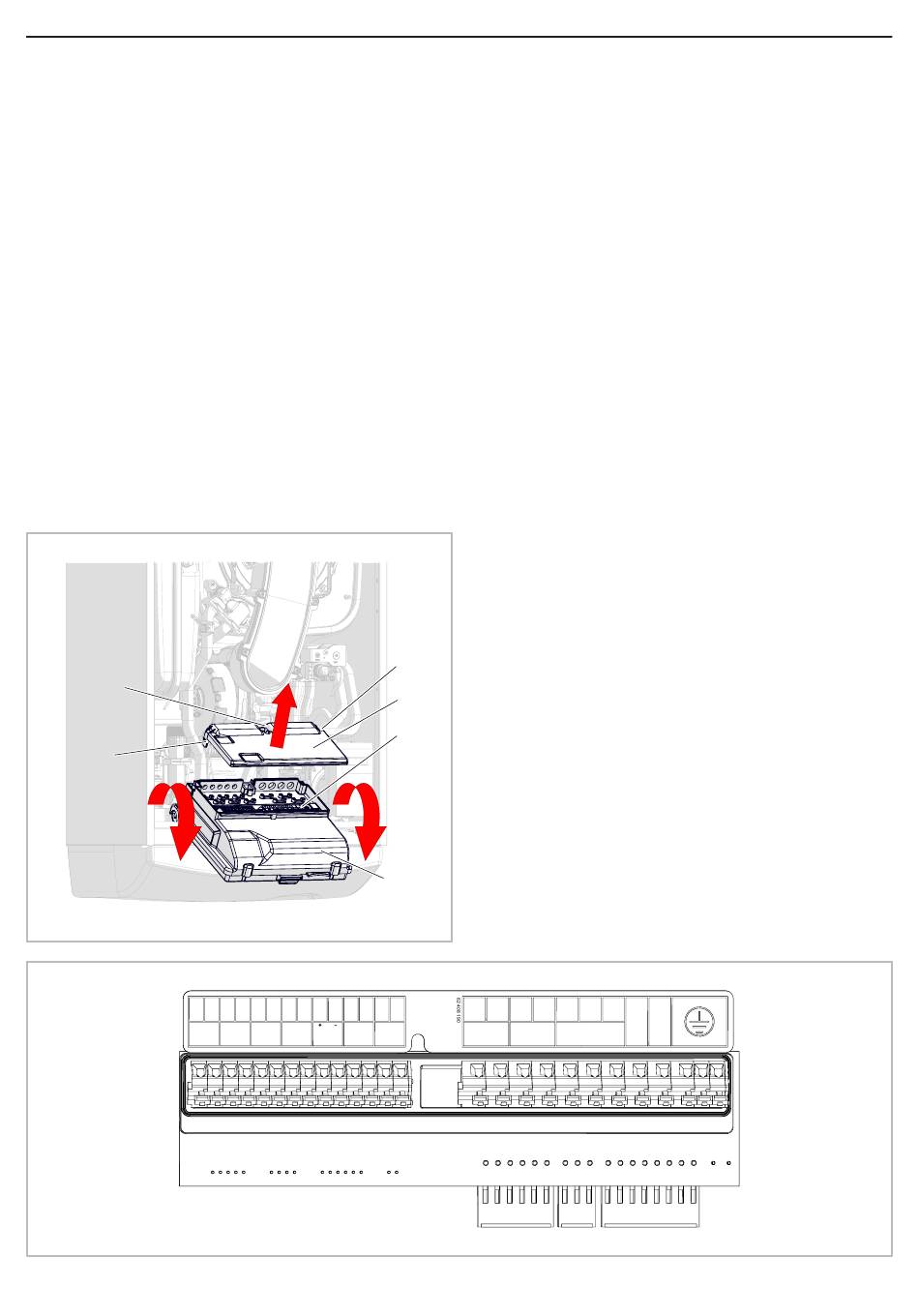

Figure 18
21 20 19 18 17 16 15 14 13 12 11 10 9 8
AL
Slave
020002.01.010
Figure 19
COSMOGAS
5 - INSTALLATION
C
D
A
CH AD TA 0-10 SE SB
l
Pour le branchement au courant électrique, il faut
prévoir à proximité de l'appareil, un interrupteur bipolaire
avec une distance d'ouverture des contacts d'au moins 3
mm, conformément aux normes en vigueur en la matière.
l
Respecter la polarité entre la phase et le neutre
durant le branchement de l'appareil.
a
ATTENTION!!! S'assurer que les tuyaux du
système hydrique et de chauffage ne soient pas
utilisés comme prises de terre de l'installation
électrique ou téléphonique. Ces conduits ne sont
absolument pas appropriés à cette fin, de plus de
graves dommages de corrosion à l'appareil, aux
tuyaux et aux radiateurs pourraient se vérifier.
f
ATTENTION!!! L'appareil est privé de protection
contre les effets causés par la foudre.
A = Boîtier tableau de commandes;
B = Couvercle carte des connexions électriques;
C = Ailettes de fermeture couvercle connexions;
D = carte des branchements électriques;
AL Slave = BUS appareil slave;
CH = Sonde cascade;
AD = BUS appareil master;
TA = Thermostat d'ambiance/Chrono-thermostat/
Chronocommande à distance CR04/COSMOBIT;
0-10 = Communication 0-10Vdc;
B
SE = Sonde externe;
SB = Sonde ballon;
MF = Sortie alarme / Remplissage automatique;
EP = Pompe extérieure;
DNC = Déviateur externe
(D = Ligne sanitaire; N = Neutre ; C = Ligne chauffage)
L1 = Ligne alimentation chaudière;
N = Neutre alimentation chaudière;
SYMBOLE TERRE = contacts Terre;
7 6 5 4 3
MF EP D
21
2 1
L1 N
N C
