5.1 - Ouverture de l'emballage

Extraire le produit de l'emballage en carton et retirer tout
film de protection présent.
5.2 - Dimensions et distances
minimales à respecter
a
ATTENTION!!! Aussi bien pour l'installation que
pour l'entretien, il est nécessaire de laisser des

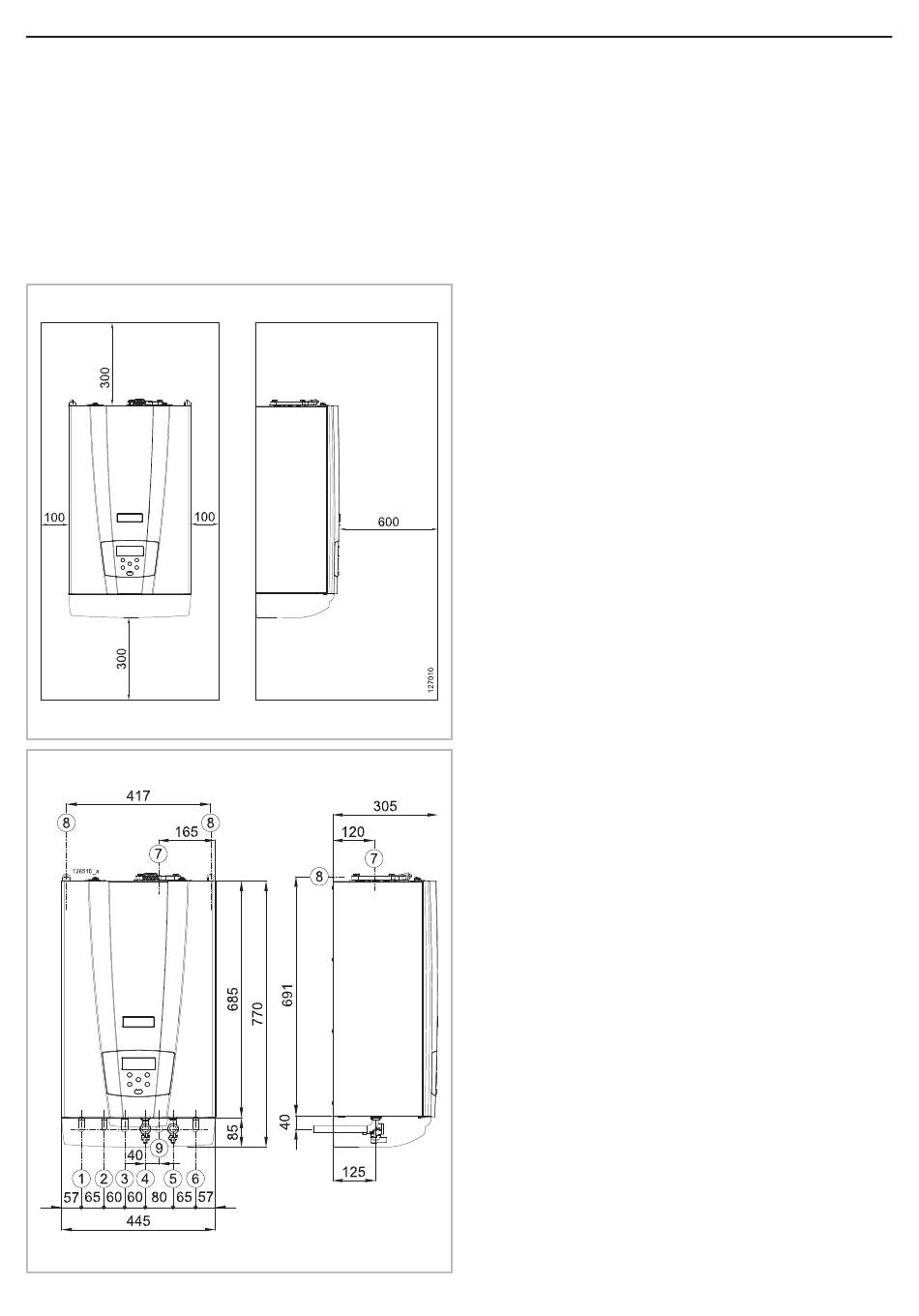

espaces libres autour de l'appareil. Voir Figure 9.
Figure 9
Figure 10
MYDENS

5 - INSTALLATION

Légende de la Figure 10
1 = départ du chauffage
3/4" dans les modèles 15 et 24
1" dans les modèles 34
2 = sortie E.C.S. 1/2" (seulement sur les modèles "P")
2 = départ ballon 3/4" (seulement sur les modèles "B")
2 = (absent sur les modèles "C")
3 = retour du ballon 3/4" (présent seulement sur les
modèles "B")
4 = entrée du gaz 3/4"
5 = entrée eau froide 1/2"
6 = retour du chauffage
3/4" dans les modèles 15 et 24
1" dans les modèles 34
7 = évacuation des fumées
8 = fixations
9 = évacuation de la condensation Ø20

5.3 - Choix du lieu d'installation

a
ATTENTION!!! L'appareil doit être installé
exclusivement sur un mur vertical et solide, capable
d'en supporter le poids.
L'appareil peut être installé à l'intérieur ou à l'extérieur du
logement, de toute façon à l'abri des agents atmosphériques,
tels que la pluie, le vent, le soleil et surtout le gel.
Identifier le local et la position d'installation sur la base des
facteurs suivants:
- raccordement des conduits d'évacuation des fumées/
aspiration air;
- raccordement du conduit d'amenée du gaz;
- raccordement de l'alimentation hydraulique;
- raccordement de l'installation du chauffage centralisé;
- raccordement de l'installation de l'eau chaude sanitaire;
- branchement électrique;
- raccordement de l'évacuation de la condensation produite
par l'appareil;
- branchement électrique du thermostat d'ambiance;
- raccordement éventuel de l'évacuation de la soupape de
sécurité;
- raccordement éventuel de la sonde de température
extérieure;
a
ATTENTION!!! Cet appareil doit être installé dans
un lieu de telle sorte que toute fuite d'eau provenant
de l'appareil, des raccords entre les conduits ou de
l'éventuelle évacuation de la soupape de sécurité, ne
puisse causer de dommages à des matériaux ou à
des choses situés en dessous.
a
ATTENTION!!! La pièce où cet appareil est
installé doit avoir un point de collecte et d'évacuation
d'eau pour toute fuite.
