8.4 - Démontage du groupe ventilateur
brûleur
Sauf indication contraire, reportez-vous à la Figure 55.
1. - Retirer le collecteur d'air "C" (Figure 40) en prenant
soin de le faire pivoter à l'extérieur, puis l'extraire par
l'entrée du ventilateur;
2. - Dévisser l'écrou "C" de la vanne "D";
3. - Déconnecter les câbles "B" et le câble de détection des
électrodes d'allumage (détail "53" de Figure 2) et de
mesure (détail "12" de Figure 1);
4. - dévisser les quatre écrous "E";
5. - extraire le groupe "F";
E
F
D
A
020002.01.024

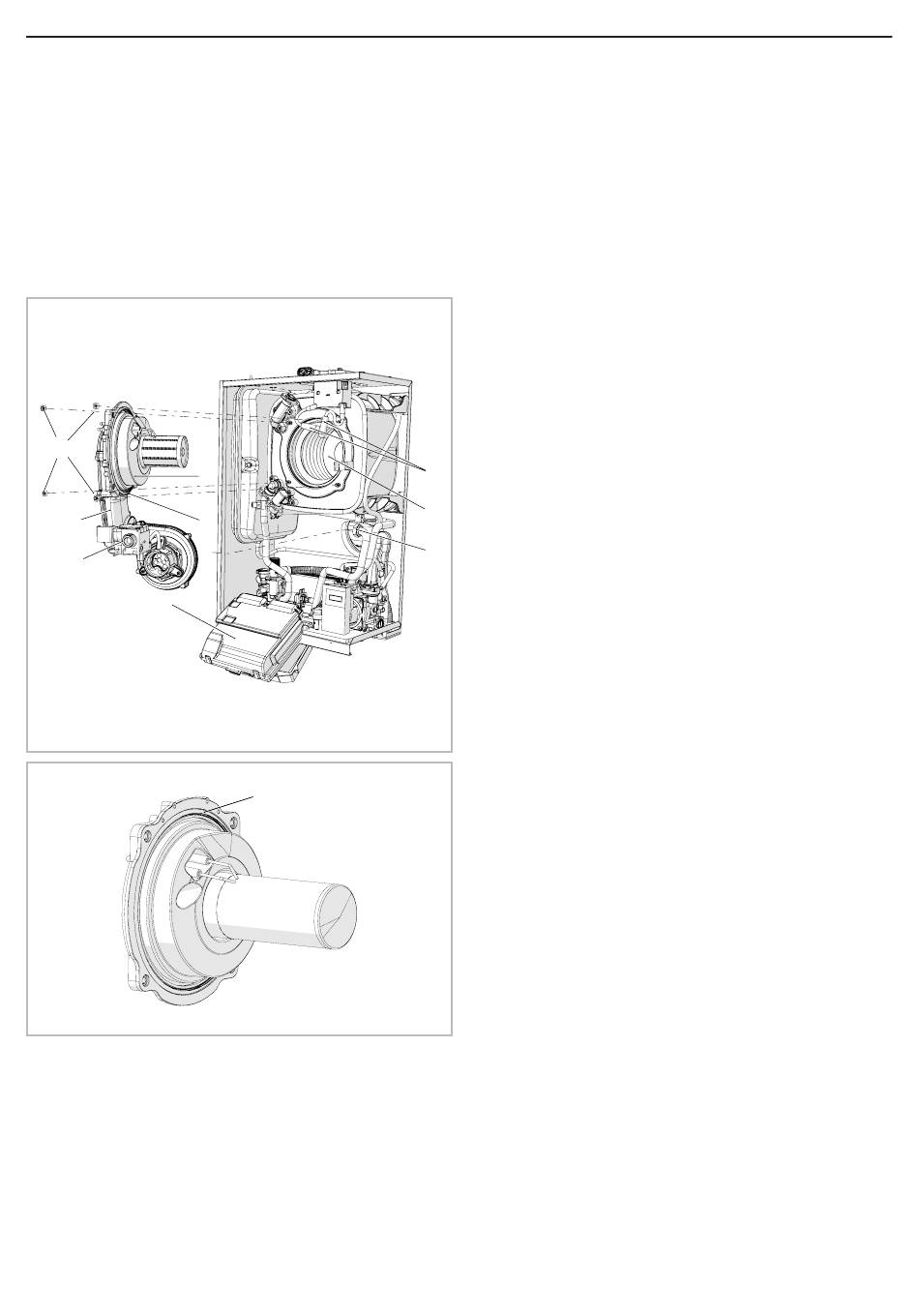

Figure 55
Figure 56
a
ATTENTION!!! Le joint "M" de la Figure 56
garantit l'étanchéité de la chambre de combustion.
Si le joint est endommagé, NE PAS l'utiliser, il
doit être remplacé avec le groupe brûleur. Pour le
remplacement, consulter le constructeur.
MYDENS
H
L
M
020009.01.032
N
8 - ENTRETIEN
8.5 - Nettoyage du brûleur et de
l'échangeur primaire, côté fumées
1. - Retirer le groupe ventilateur brûleur (chapitre 8.4);
2. - Passer une brosse cylindrique, en poils de plastique, à
l'intérieur de la chambre de chambre de combustion;
3. - À l'aide d'un aspirateur, aspirer les résidus non brûlés
présents à l'intérieur de la chambre de combustion;
4. - À l'aide d'un aspirateur, aspirer les résidus non brûlés
présents à l'intérieur de la chambre de combustion;
5. - Rincer le fond de l'échangeur avec de l'eau propre,
retirer les résidus et vérifier que l'espace entre les
éléments de l'échangeur ne soit pas bouché (l'eau doit
couler naturellement dans le siphon des condensats);
6. - Vérifier visuellement le bon état du brûleur et de la
chambre de combustion;
a
ATTENTION!!! Lors de chaque nettoyage du
brûleur et de l'échangeur primaire, il faut vérifier
le bon état des isolants thermiques "G" et "H"
de Figure 55. Si nécessaire, les remplacer (en
demandant kit spécifique) par le joint du brûleur "L"
de Figure 55.
B
7. - Vérifier le bon état des joints présents et lecas échéant
les remplacer;
G
a
ATTENTION!!! Le joint d'étanchéité de la porte du
C
brûleur "M" de la Figure 56,indépendamment de son
état, doit être remplacé au moins tous les deux ans.
8. - Rétablir l'état de l'appareil en remontant tout dans
l'ordre inverse à celui utilisé pour les phases de
démontage;
9. - Mettez l'appareil sous tension et ouvrez l'arrivée de
gaz;
10. - Allumer l'appareil;
11. - Vérifier qu'il n'y ait pas de fuites de gaz entre les joints
retirés;
a
ATTENTION!!! Effectuer l'essai d'étanchéité du
gaz exclusivement avec une solution aqueuse à base
de savon. Il est absolument interdit d'utiliser des
flammes libres.
