8.6 - Positionnement correct des
électrodes d'allumage et de détection

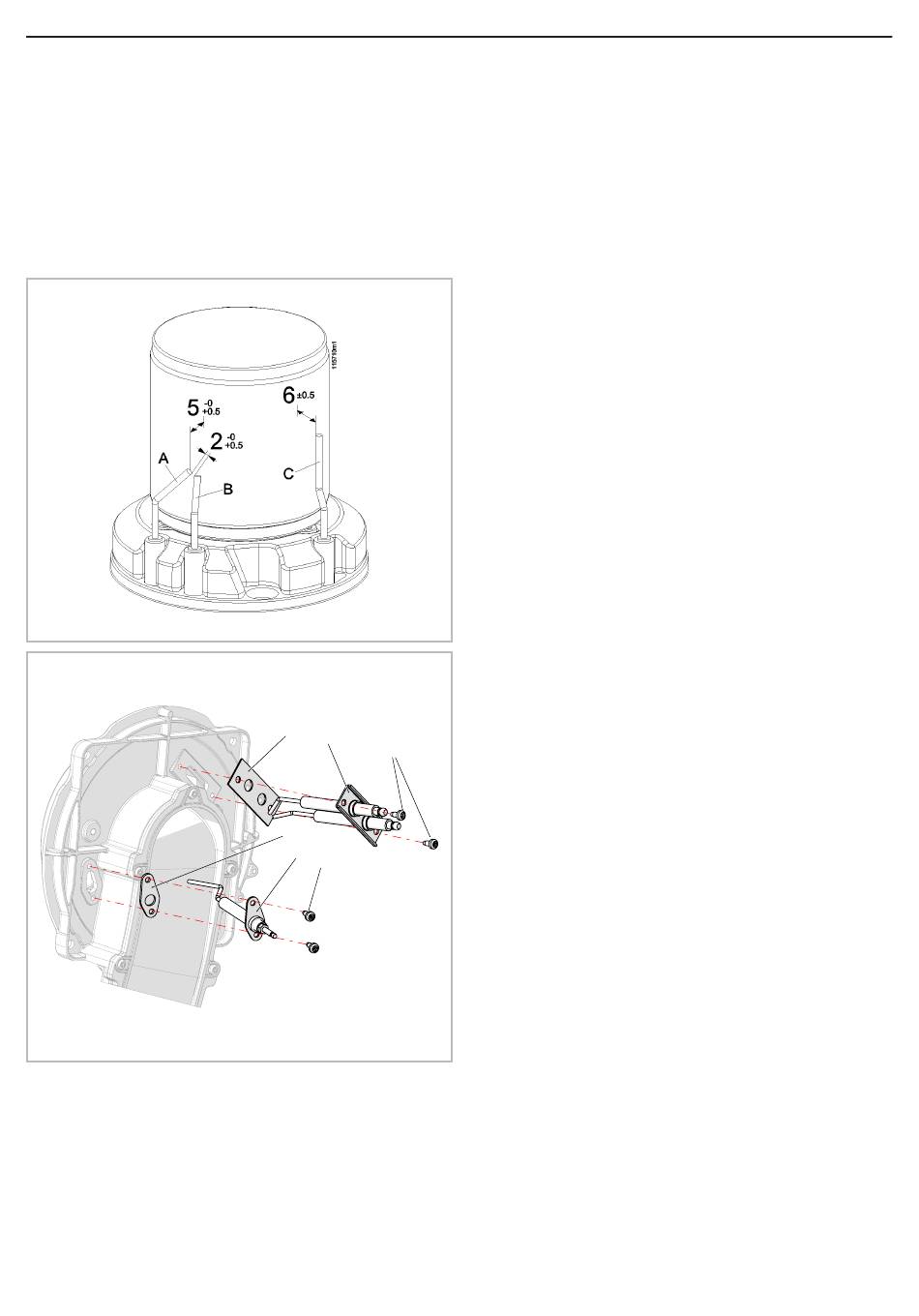

Sauf indication contraire, reportez-vous à la Figure 57.
1. - Vérifier la distance entre les électrode d'allumage "A" et
"B" doit être entre 2,0 et 2,5 mm;
2. - Vérifier la distance entre les électrode d'allumage "A"
et "B" par rapport à la surface du brûleur doit être
comprise entre 5 et 5,5 mm ;
3. - Vérifier la distance entre les électrode d'ionisation "C"
par rapport à la surface du brûleur doit être comprise
entre 5,5 et 6,5 mm;
Figure 57
020025.01.004
Figure 58
COSMOGAS
8 - ENTRETIEN
C
B
A
F
E
D
79
8.7 - Démontage des électrodes
d'allumage et de détection
Sauf indication contraire, reportez-vous à la Figure 58.
1. - Démonter les électrodes à remplacer "B" ou "E" au
moyen des vis "A" ou "D";
2. - Retirer les garnitures "C" et "F";
3. - Monter les nouvelles électrodes avec les nouvelles
garnitures "C" et "F" fournies avec les kits de
rechange;
4. - Vérifier le bon positionnement de ces derniers (chapitre
8.6);
5. - Rétablir l'état de l'appareil en remontant tout dans
l'ordre inverse à celui utilisé pour les phases de
démontage;
6. - Mettez l'appareil sous tension et ouvrez l'arrivée de
gaz;
7. - Allumer l'appareil;
8. - Vérifier les éventuelles fuites de gaz à l'aide des
moyens de contrôle opportuns;
a
ATTENTION!!! Effectuer l'essai d'étanchéité du
gaz exclusivement avec une solution aqueuse à base
de savon. Il est absolument interdit d'utiliser des
flammes libres.
