5.17.2 - Système "Dédoublé 80/80PP"
(polypropylène) (Type C43 ; C53 ; C83 ;
C93)
L'appareil en version standard est fourni sans raccords
pour la connexion avec l'évacuation des fumées/aspiration
air.

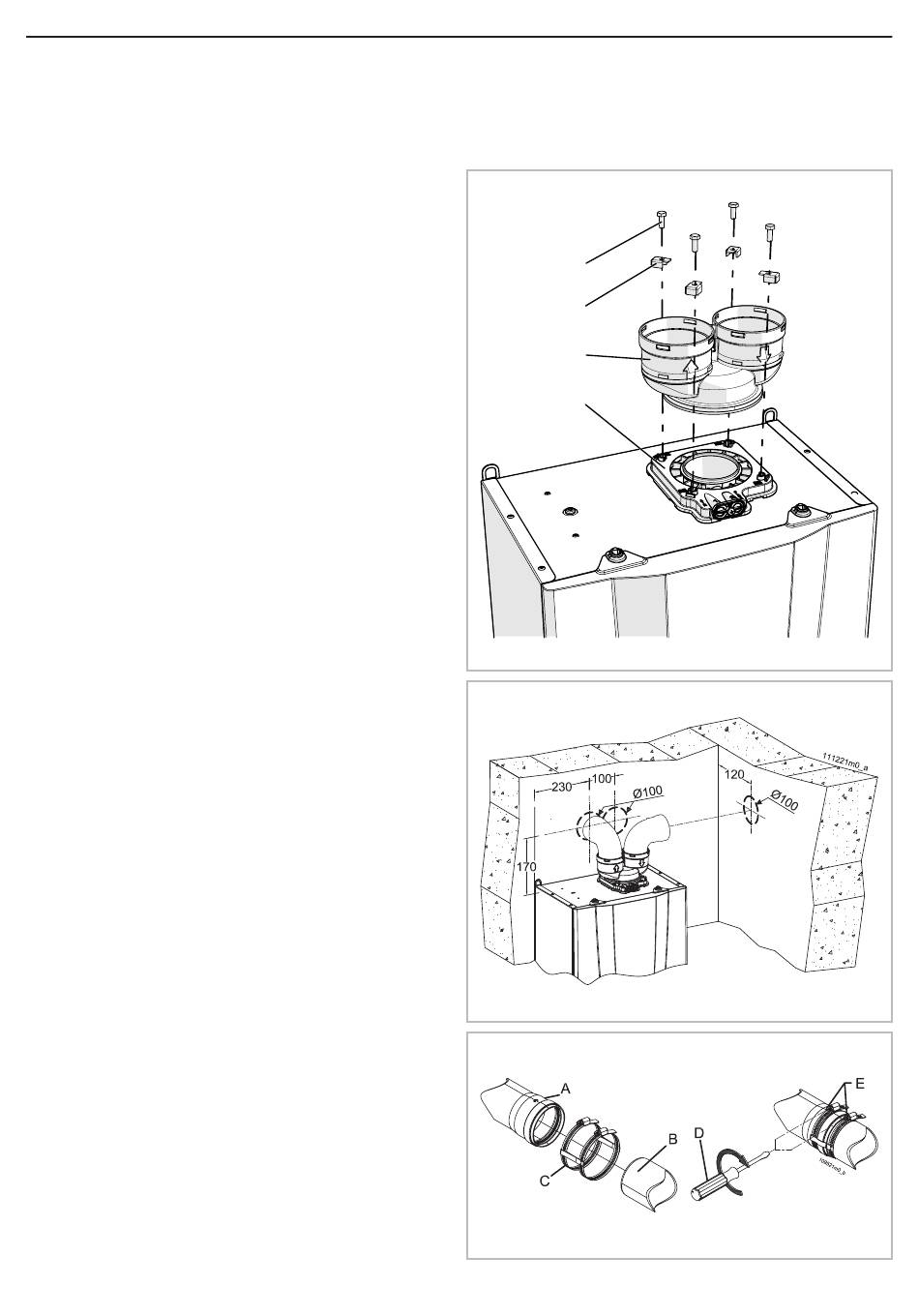

Pour raccorder l'appareil à un système "Dédoublé
80/80PP", il faut utiliser le kit spécifique et l'installer (voir
Figure 26).
Le raccord "A" peut tourner librement sur 360° en
garantissent une parfaite versatilité d'installation.
l
Sur le côté d'évacuation des fumées, il est conseillé
d'installer des conduits en acier inox de type AISI 316L
ou en polypropylène, plus résistants contre la formation
de condensats.
l
Veiller notamment à installer les conduits dans la
partie qui traverse le mur vers l'extérieur; les opérations
d'entretien normales doivent toujours être possibles,
installer donc les tuyaux dans une gaine pour pouvoir les
enlever.
l
Les tronçons horizontaux doivent avoir une
inclinaison d'au moins 2% vers le dispositif d'évacuation
des condensats.
l
L'appareil est déjà pourvu d'un collecteur de
condensation qui doit être raccordé à un conduit
d'évacuation (voir chapitre 5.9).
a
ATTENTION!!! Cette évacuation des condensats
est conçue pour faire couler tout le liquide produit
par un seul appareil. En cas d'installation de
plusieurs appareils, il faut prévoir une évacuation
des condensats pour chacun d'eux.
Le système d'évacuation des fumées/aspiration peut être
rallongé jusqu'à une distance maximale comme indiqué au
chapitre 9. Chaque coude à 90° a une perte équivalente à
la valeur indiquée au chapitre 9. Chaque coude à 45° a une
perte équivalente à la valeur indiquée au chapitre 9.
a
ATTENTION!!! Le terminal d'évacuation des
fumées doit être opportunément protégé contre les
effets du vent (voir aussi le chapitre 7.17.1
22
).
a
ATTENTION!!! Fixer mécaniquement les
encastrements entre les différents éléments qui
composent le conduit d'évacuation et d'aspiration, à
l'aide de systèmes de fixation ou équivalents (Figure
28).
a
ATTENTION!!! La température du conduit
d'évacuation pendant le fonctionnement peut
atteindre 90 ° C. En cas de franchissement de murs
sensibles à ces températures, insérer une gaine
thermique isolante de protection.
a
ATTENTION!!! Si les terminaux d'aspiration de
l'air et d'évacuation des fumées sont positionnés
sur la même paroi, ils doivent rester à une distance
minimum d'1 mètre.
MYDENS
5 - INSTALLATION
a
ATTENTION!!! Les conduits d'évacuation et
d'aspiration doivent être opportunément soutenus
au moyen d'étriers rigides situés à moins d'1 m l'un
de l'autre. Les étriers doivent être fixés à l'une des
parois rigides et en mesure de supporter le poids du
conduit.
020002.01.011
Figure 26
Loc
Figure 27
Figure 28
30
C
D
A
B
