14
13
12
9
8
7
6
5
4
2
1

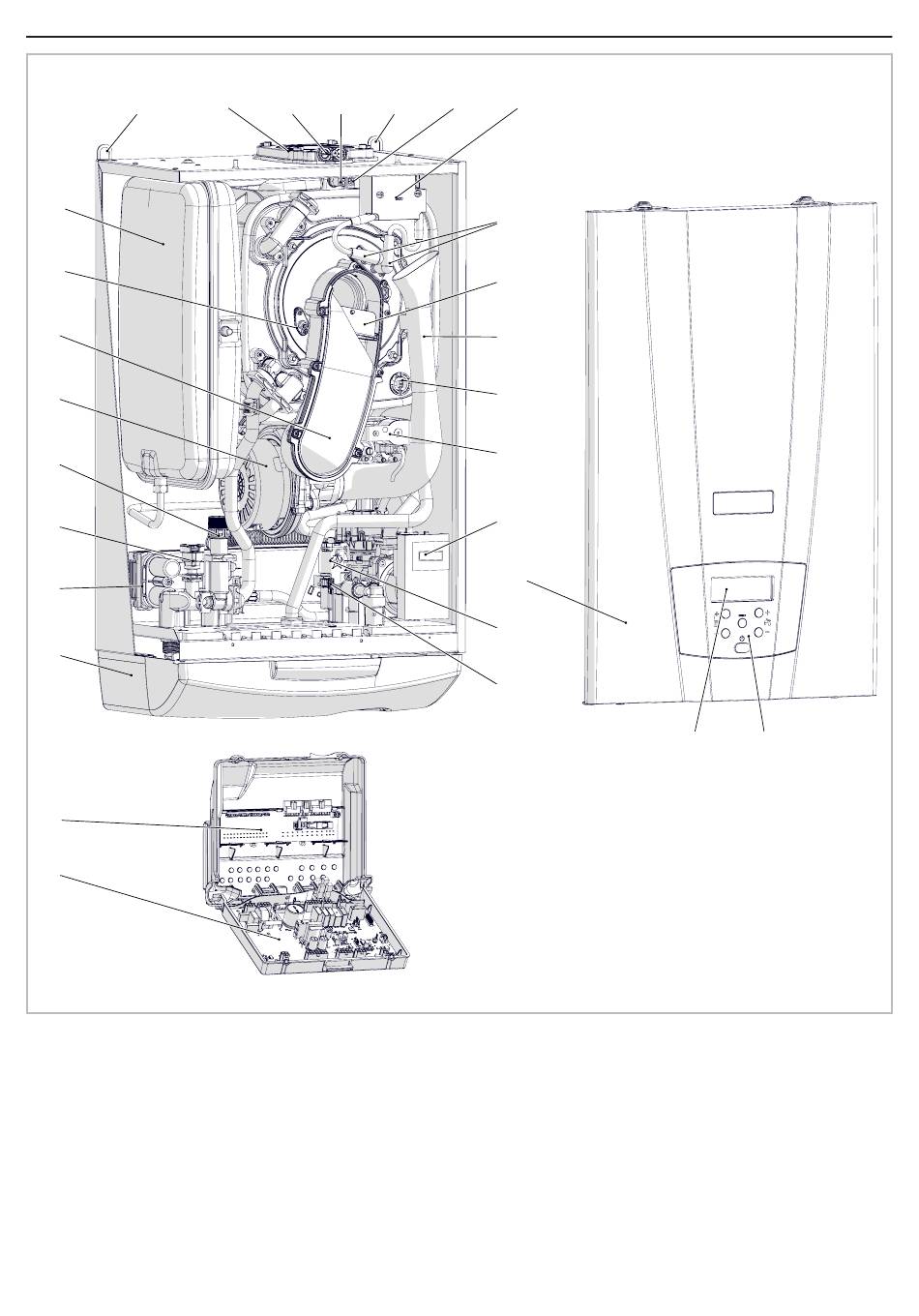

Figure 1
1 - Carte de commande et de contrôle
2 - Carte des connexions électriques
3 - ----------
4 - Capot inférieure
5 - Échangeur secondaire pour l'eau chaude sanitaire
6 - Capteur de pression du circuit de chauffage
7 - Soupape de sécurité
8 - Ventilateur
9 - Collecteur air/gaz
10 - ----------
11 - ----------
12 - Électrode de détection
13 - Vase d'expansion
14 - Fixations murales
15 - ----------
16 - Raccord d'aspiration de l'air et d'évacuation des
fumées
17 - Prises pour l'analyse de la combustion
MYDENS
3 - COMPOSANTS PRINCIPAUX
16
17
18
14
55
19
20
23
22
54
24
25
27
28
29
18 - Fusible de protection de la température des fumées
19 - Générateur d'étincelles
20 - Câbles d'allumage
21 - ----------
22 - Collecteur d'entrée de l'air
23 - Clapet anti-retour des fumées
24 - Bloc gaz
25 - Pompe de circulation
26 - ----------
27 - Façade frontale
28 - Débitmètre de l'eau sanitaire
29 - Capteur du débitmètre de l'eau sanitaire
30 - Cadran
31 - Tableau de commande
32 - ----------
54 - Thermofusible échangeur primaire
55 - Capteur de température des fumées
8
020002.01.002
30
31
COSMOGAS
