COSMOGAS MYDENS Manuel D'installation page 11

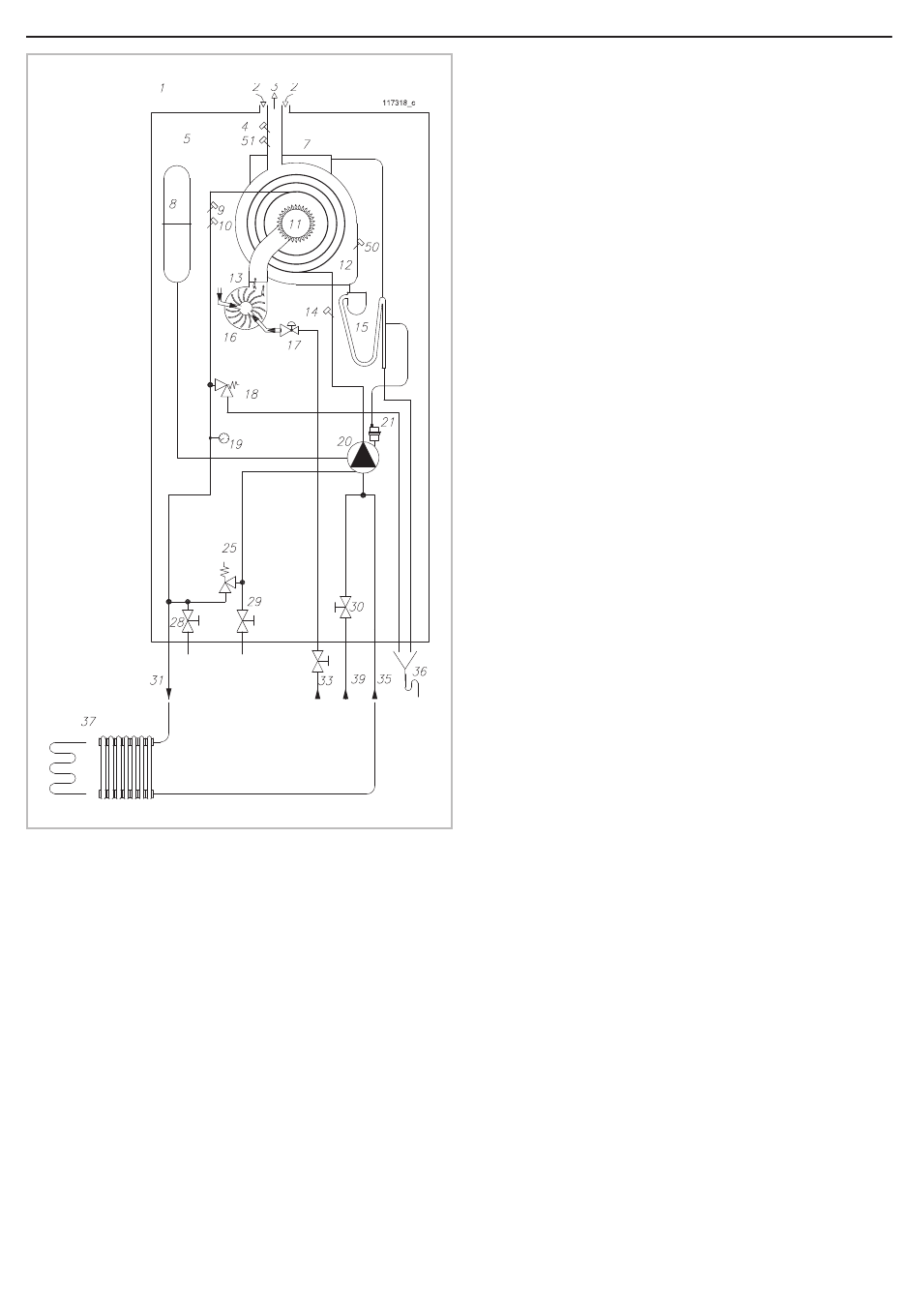

Figure 5
MYDENS 15C
MYDENS 24C
MYDENS 34C
COSMOGAS
4 - FONCTIONNEMENT
Légende des Figures 3, 4, 5
1 - Appareil
2 - Entrée de l'air comburant
3 - Sortie des fumées
4 - Fusible de protection de la température des fumées
5 - Chambre étanche
6 - ----------
7 - Collecte de l'eau provenant du conduit d'entrée de l'air
comburant
8 - Vase d'expansion
9 - Capteur température de départ (Par.
10 - Capteur de sécurité de la température de départ (Par.
1005
11 - Brûleur
12 - Échangeur de chaleur type CRV en acier inox titane
13 - Ventilateur
14 - Capteur température de retour (Par.
15 - Siphon de condensation avec décanteur de sédiments
16 - Mélangeur air/gaz
17 - Bloc gaz pneumatique
18 - Soupape de sécurité
19 - Capteur de pression du circuit de chauffage (Par.
1033
20 - Pompe de circulation
21 - Purgeur d'air
22 - Vanne déviatrice
23 - Échangeur à plaques pour l'eau chaude sanitaire
24 - Capteur eau chaude sanitaire (Par.
25 - Soupape de by-pass du chauffage
26 - Débitmètre de l'eau sanitaire (Par.
27 - Filtre de l'eau sanitaire
28 - Robinet d'évacuation du circuit de chauffage départ
29 - Robinet d'évacuation du circuit de chauffage retour
30 - Disconnecteur pour remplissage
31 - Départ du circuit de chauffage
32 - Sortie de l'eau chaude sanitaire
33 - Entrée du gaz
34 - Entrée de l'eau froide sanitaire
35 - Retour du circuit de chauffage
36 - Collecteur de l'évacuation de la condensation et de la
soupape de sécurité
37 - Circuit du chauffage
38 - Circuit de l'eau chaude sanitaire
39 - Connexion d'alimentation en eau pour remplissage
40 - Départ au ballon
41 - Retour de ballon
42 - Vase d'expansion puor ballon
43 - Groupe de sécurité hydraulique
44 - Départ de eau froide
45 - Soupape de sécurité
46 - Eau froide
47 - Eau chaude sanitaire
48 - Ballon
49 - Capteur température de ballon (Par.
50 - Thermofusible échangeur primaire
51 - Capteur température des fumées (Par.
11
)
)
1001
)
1007
)
1002
)
1062
)
1002
)
1006
)
MYDENS
