5.8 - Montage de l'appareil

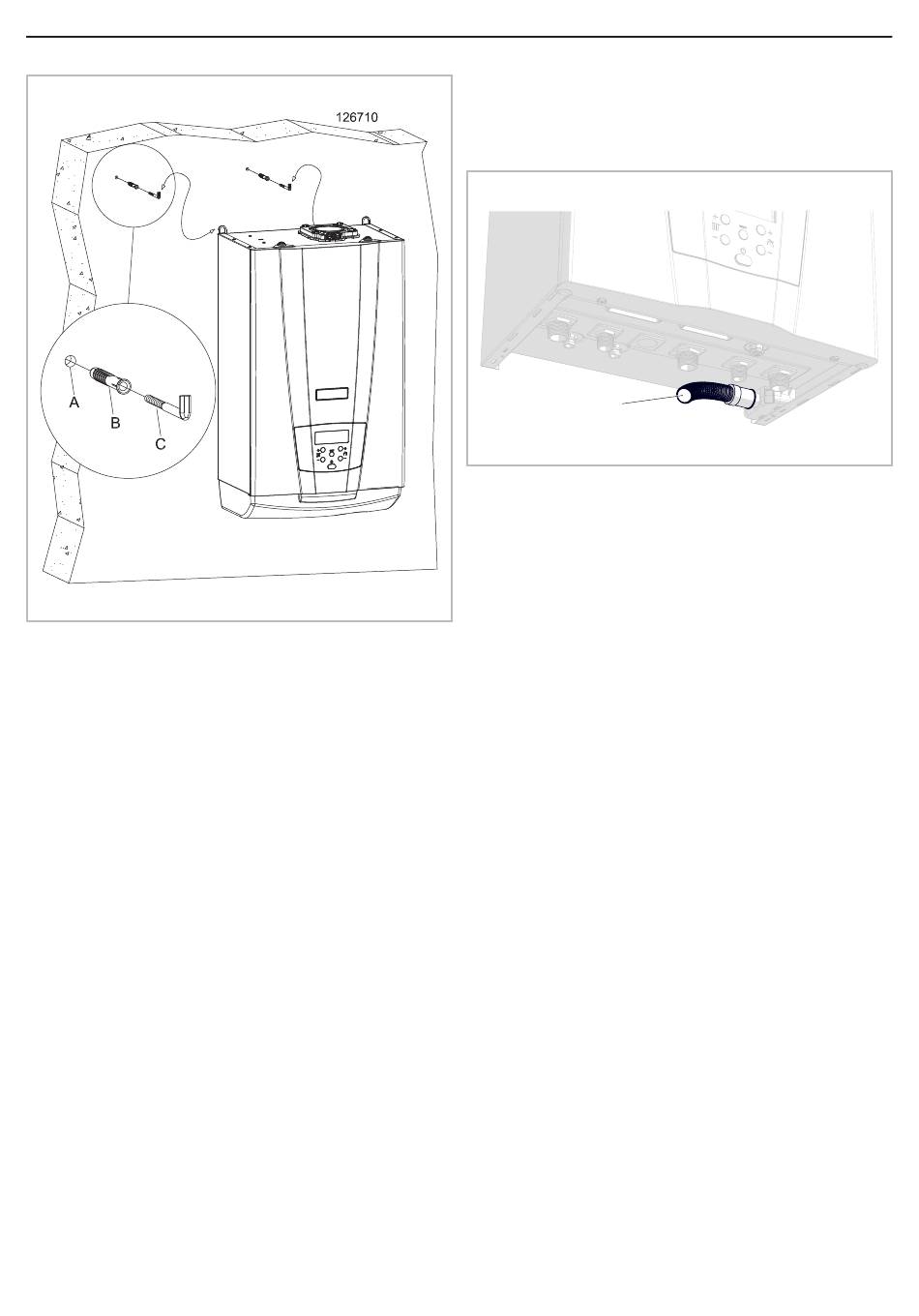

Figure 12
1. - Poser le gabarit en papier au mur, fourni avec l'appareil;
2. - Vérifier que le gabarit soit d'équerre avec ce qui
l'entoure;
3. - Marquer les trous pour les chevilles murales et pour les
raccords hydrauliques;
4. - Retirer le gabarit en carton;
5. - Réaliser les trous "A" et insérer les chevilles au mur
"B";
6. - Réaliser les raccords hydrauliques et du gaz de
l'appareil;
7. - Fixer l'appareil aux chevilles "C";
8. - Effectuer les raccordements hydrauliques (chapitre
5.11);
MYDENS
5 - INSTALLATION
5.9 - Évacuation de la condensation
L'intérieur de la chaudière est muni d'un siphon pour
l'évacuation des condensats et pour prévenir la sortie des
produits de la combustion, qui sont acheminés vers le
conduit "F".
020002.01.017
Figure 13
a
ATTENTION!!! Cette terminaison doit être dirigée
dans un siphon ultérieur anti-odeurs (Figure 14
élément "G") de manière à prévenir le retour des
mauvaises odeurs dans l'atmosphère (le siphon anti-
odeurs "G" est fourni sur demande).
a
ATTENTION!!! Pour les pièces résidentielles
et les bureaux avec plus de 10 utilisateurs, il n'est
pas nécessaire de neutraliser la condensation. Si
le bureau est utilisé par moins de 10 personnes,
avant le raccordement à l'évacuation des eaux
usées domestiques, il est opportun d'utiliser un
neutraliseur de condensats (voir le chapitre 9 pour la
valeur d'acidité des condensats et pour la quantité).
a
ATTENTION!!! Le système d'élimination des
condensats doit être effectué avec un tuyau de
diamètre interne égale ou majeure de 13 mm.
a
ATTENTION!!! Le système d'élimination des
condensats doit être installée de manière à éviter
la congélation du liquide, faire donc attention aux
éventuels passages extérieurs.
d
Il est interdit d'évacuer à l'intérieur des
gouttières ou des tuyaux de descente.
a
ATTENTION!!! Le système d'élimination des
condensats doit en particulier être en pente continue
vers le point d'évacuation; éviter les points en
hauteur qui pourraient mettre le conduit sous
pression.
18
