6.7 - Contrôle de la teneur en CO2 et
éventuel réglage
L'appareil en fonctionnement normal et pour des altitudes
comprises dans un rayon de 1 000 m présente une teneur en
CO2 (dioxyde de carbone) dans les fumées, comme indiqué
dans le tableau du chapitre 9.
1. - Mettez l'appareil sous tension et ouvrez l'arrivée de
gaz;
2. - Allumer l'appareil;
3. - Raccorder un analyseur de combustion dans la prise
spécifique sur le raccord d'évacuation des fumées "B"
(Figure 47);
4. - S'assurer que d'éventuels robinets et vannes
thermostatiques en aval du circuit de chauffage soient
ouverts;
5. - Accéder au profil "installateur" (chapitre 7.16);
0200
6. - Régler le paramètre
7. - Désormais, le brûleur fonctionnera à la puissance
maximale pendant 10 minutes;
a
ATTENTION!!! Durant le forçage, la température
de consigne se met automatiquement à 93°C pour
donner la possibilité d'éliminer le plus possible la
chaleur générée par l'appareil. Vérifier si l'installation
de chauffage peut supporter cette température.
Si durant le forçage, la puissance distribuée par
l'appareil est très supérieure à la puissance absorbée
par l'installation, l'appareil s'éteint continuellement
pour atteindre la température maximum autorisée
(93°C). Pour surmonter ce problème, il est nécessaire
de régler la puissance de chauffage, au besoin réel
du système, comme dicté dans le chapitre 6.8.
8. - Attendre que la mesure de CO2 se stabilise;
9. - Comparer la valeur mesurée avec "CO2 Puissance
maximale" indiquée dans le tableau sur la Figure 45;
10. - Si la valeur mesurée diverge de la valeur lue, elle doit
être ramenée à la valeur indiquée dans le tableau de
la Figure 45 , en procédant comme suit:
- Tourner dans le sens horaire la vis "A" (Figure 48),
pour diminuer la teneur en CO2;
- Tourner dans le sens antihoraire la vis "A" (Figure
48), pour augmenter la teneur en CO2;
11. - Après avoir terminé le contrôle, sceller, avec la
peinture rouge ou système équivalent, la vis "A"
(Figure 48);
12. - Accéder au profil "installateur" (chapitre 7.16);
13. - Configurer le paramètre
14. - Désormais le brûleur fonctionnera à la puissance
minimale pendant 10 minutes;
15. - Attendre que la mesure de CO2 se stabilise;
16. - Comparer la valeur mesurée avec "CO2 Puissance
minimale" indiquée dans le tableau sur la Figure 45;
COSMOGAS
6 - MISE EN SERVICE
HI
sur ;
0200 Lo
sur ;
17. - Si la valeur mesurée diverge de la valeur lue, elle doit
être ramenée à la valeur indiquée dans le tableau de
la Figure 45 , en procédant comme suit:
- Tourner dans le sens anti-horaire la vis "B" (Figure
48), pour diminuer la teneur en CO2;
- Tourner dans le sens horaire la vis "B" (Figure 48),
pour augmenter la teneur en CO2;
18. - Après avoir terminé le contrôle, sceller, avec la
peinture rouge ou système équivalent, la vis "B"
(Figure 48);
19. - Accéder au profil "installateur" (chapitre 7.16);
20. - Régler le paramètre
020002.01.015

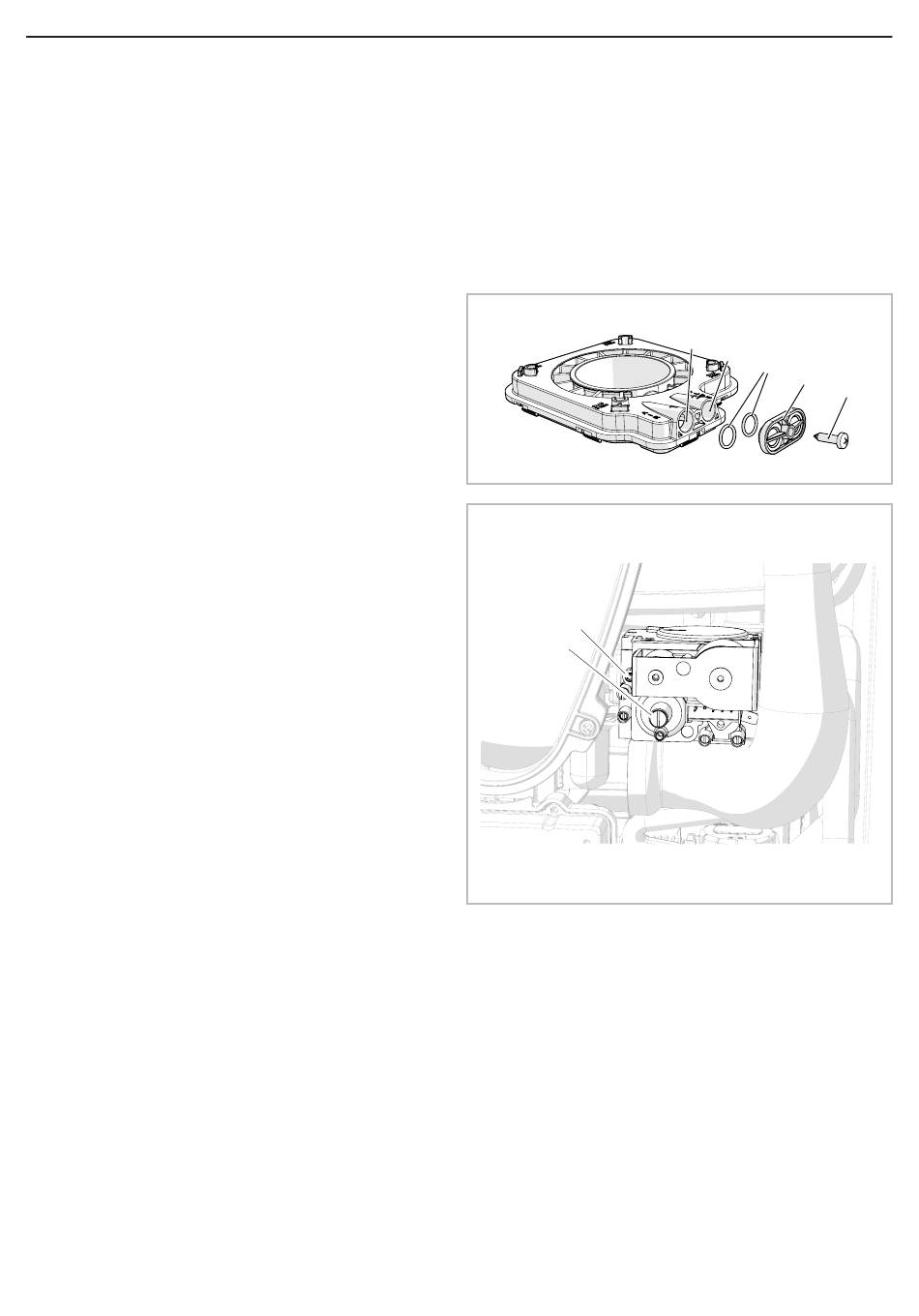

Figure 47
A
B
Figure 48
43
0200 OFF
sur ;
A
B
C
D
020002.01.045
MYDENS
E
