8.3 - Démontage de l'enveloppe
extérieure et accès aux composants
internes

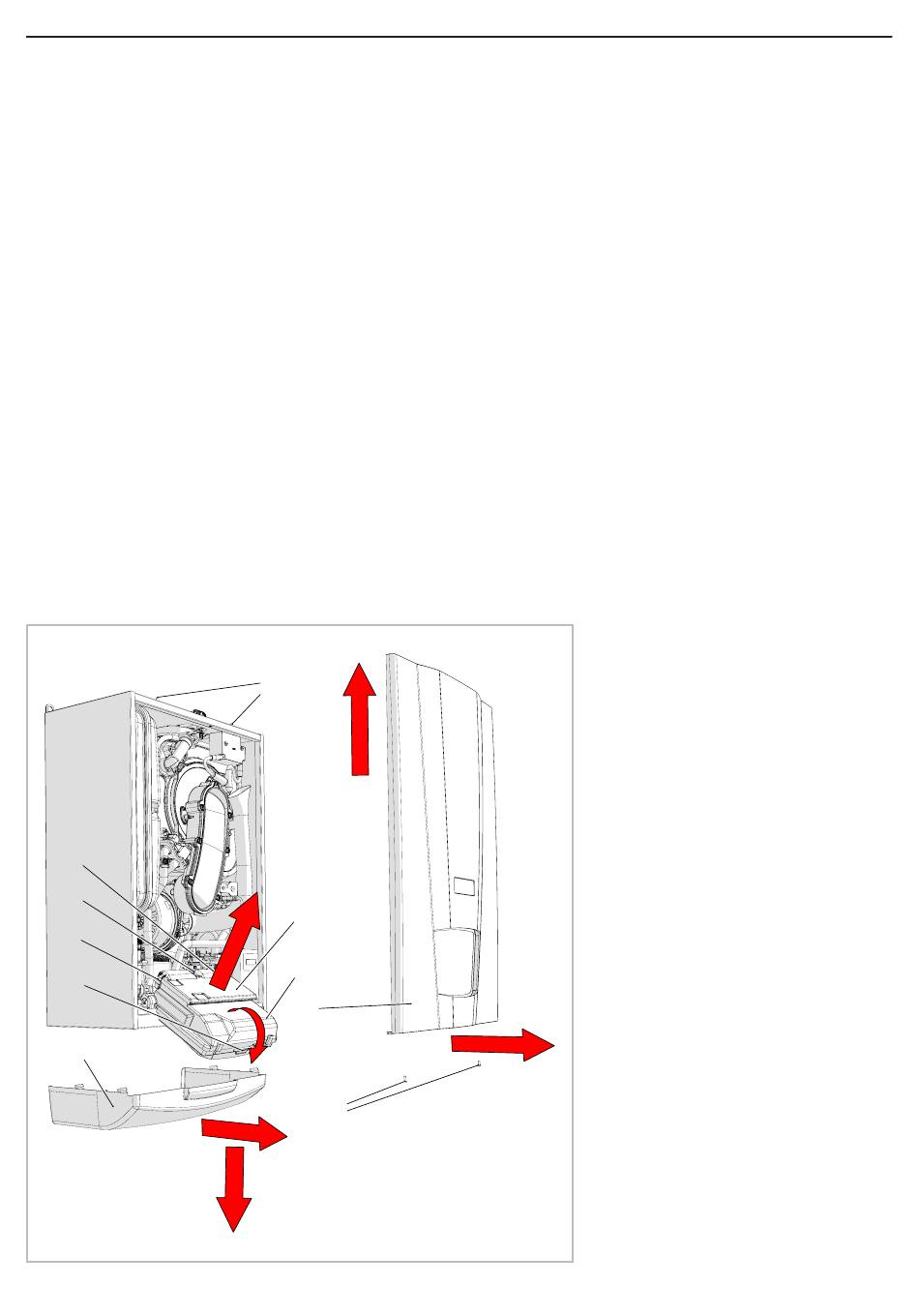

Pour le démontage de l'enveloppe, procéder comme
cidessous, se référant à la Figure 54:
1. - Tirer frontalement sur environ 10 mm la couverture
inférieure "A";
2. - Pousser vers le bas la couverture inférieure "A";
3. - Dévisser les vis "H";
4. - Tirer frontalement la partie basse du devant "B", puis
l'extraire vers le haut jusqu'à la libérer des guides "C";
Pour accéder à la carte de commande et de contrôle:
1. - Tourner le tableau de commande "D" vers le devant;
2. - Ouvrir le tableau de commande "D" en agissant sur la
fermeture "G";
Pour accéder à la carte des raccordements électriques :
1. - tourner le tableau de commande "D" vers le devant;
2. - Extraire le couvercle "E" en agissant sur les ailettes de
fermeture "F";
