5.16 - Raccordement de l'appareil au
ballon avec serpentin
L'appareil version "B" (pour ballon) doit être raccordée à un
ballon à serpentin pour la production d'eau chaude sanitaire
(voir chapitre 5.16).
Pour installation, procédez comme suit:
1. - Utiliser un câble bipolaire avec une section minimum de
1,5 mm²;
2. - La longueur maximum admise est de 20 m, pour
des longueurs plus importantes, jusqu'à 100 m, il
faut utiliser un câble blindé avec mise à la terre du
blindage;
3. - Raccorder les cosse du câble aux bornes "SB" (Figure
19);
4. - Raccorder l'autre cosse du câble à la sonde de
température du ballon;
5. - Insérer la sonde du capteur de température à l'intérieur
du regard du ballon ("14" Figure 24);
6. - Régler le paramètre
7. - Régler le paramètre
Les appareils modèle "C" peuvent être raccordés à un
ballon avec serpentin même après leur installation. Dans
ce cas, il faut prévoir une vanne de déviation externe à
l'appareil.
La température de l'eau stockée à l'intérieur du ballon peut
être choisie par l'utilisateur dans une plage de 40 à 60°C.
a
ATTENTION!!! Une température de l'eau
supérieure à 51°C peut causer des dommages,
également permanents, aux personnes, aux animaux
et aux choses. Les enfants, personnes âgées et
les handicapés en particulier doivent être protégés
contre des risques potentiels de brûlures, en
insérant des dispositifs qui limitent la température
d'utilisation de l'eau sanitaire aux utilisateurs.
5.16.1 - Anti-légionellose
Si l'appareil est raccordé à un ballon pour la préparation
de l'eau chaude sanitaire, un cycle de désinfection contre
la bactérie de la légionellose est prévu. Ce cycle prévoit
d'amener le ballon à une température de 60°C (température
à laquelle la bactérie de la légionelle meurt) après 2 heures
d'alimentation électrique et au moins une fois pas semaine.
Pour cela, l'eau (à certains moments) peut arriver à
l'utilisateur à une température plus élevée que celle réglée
moyennant la commande prévue à cet effet.
a
ATTENTION!!! Une température de l'eau
supérieure à 51°C peut causer des dommages,
également permanents, aux personnes, aux animaux
et aux choses. Les enfants, personnes âgées et
les handicapés en particulier doivent être protégés
contre des risques potentiels de brûlures, en
insérant des dispositifs qui limitent la température
d'utilisation de l'eau sanitaire aux utilisateurs.
COSMOGAS
5 - INSTALLATION
2035
1
=
;
2038
10
=
;

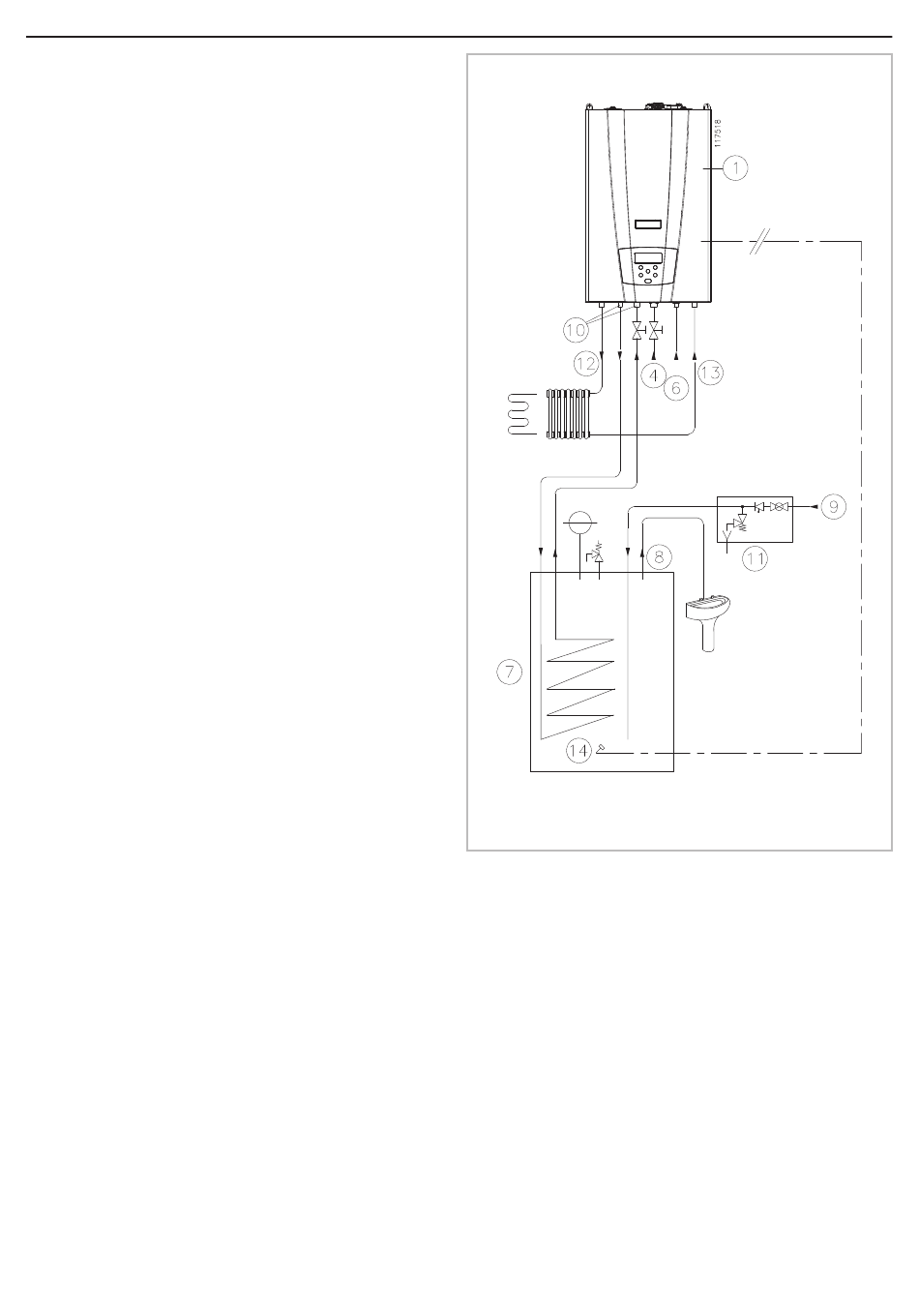

Figure 24
1 - Appareil modèle B
4 - Alimentation du gaz
6 - Remplissage de l'installation de chauffage
7 - Ballon générique avec serpentin
8 - Sortie de l'eau chaude sanitaire
9 - Entrée eau froide
10 - Refoulement et retour pour charge du ballon
11 - Groupe de sécurité hydraulique
12 - Refoulement à l'installation de chauffage
13 - Retour de l'installation de chauffage
14 - Sonde de température du ballon (de série seulement
sur le mod. "B")
27
